FE-2100AM配置抗干扰三维亥姆霍兹线圈

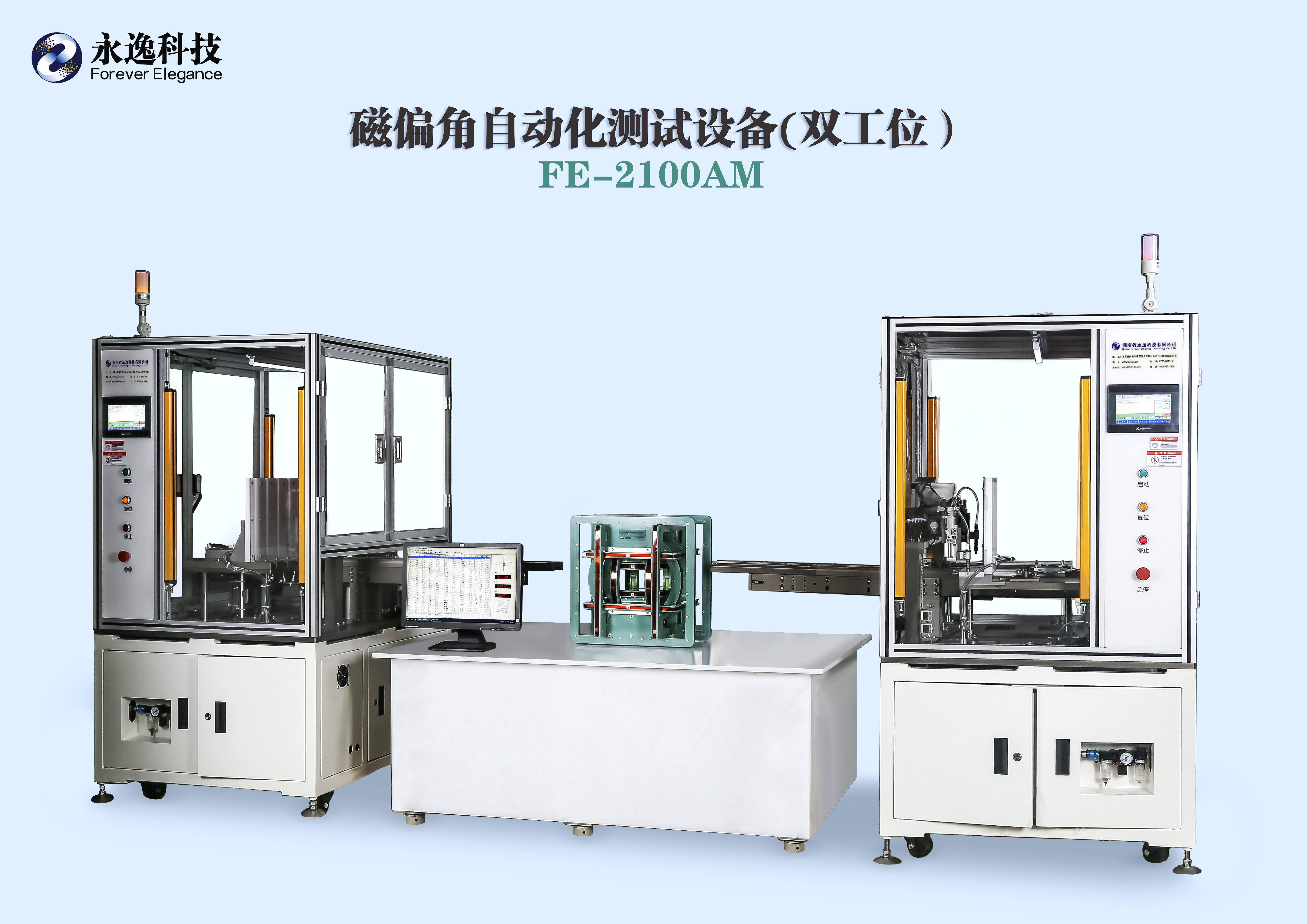

FE-2100AM永磁体磁偏角测量仪由三维亥姆霍兹线圈连接独立的三分量磁通计,构成硬件测试部分,通过对三个分量的测试数据进行微机换算,构成一套完整的永磁材料品质测试系统。
所属分类:

咨询热线:
- 产品描述
- 技术指标
- 测量原理
- 软件界面
-
- 商品名称: FE-2100AM配置抗干扰三维亥姆霍兹线圈
FE-2100AM永磁体磁偏角测量仪由三维亥姆霍兹线圈连接独立的三分量磁通计,构成硬件测试部分,通过对三个分量的测试数据进行微机换算,构成一套完整的永磁材料品质测试系统。
产品简介 目前,在大多数的磁性材料生产过程中,并不苛求材料充磁方向的准确性与一致性,然而,随着磁性材料应用领域越来越广,对永磁体的精度也越来越高。与传统磁性材料的要求相比,新型应用技术对永磁体磁性能有更特殊的要求,由于永磁体的最终磁化矢量方向(磁偏角)对精密磁元件的性能有着极其重要的影响,因此永磁体磁偏角是衡量永磁性能的重要指标,FE-2100AM永磁体磁偏角测量仪为企业解决高端磁材生产提供了一套有效的测量方案。FE-2100AM永磁体磁偏角测量仪由三维亥姆霍兹线圈连接独立的三分量磁通计,构成硬件测试部分,通过对三个分量的测试数据进行微机换算,构成一套完整的永磁材料品质测试系统。将磁体放入样品台上,通过提拉法测试出磁通分量,并通过计算得到磁矩以及主轴方向的磁场偏差角度值。可显示总磁矩M、主轴磁偏角α、Øx、Øy、Øz以及对应测试线圈的线圈常数。仪器特点 ● 直接显示三磁通计磁通量; ● 直接显示被测试样品的磁偏角θZ; ● 可进行磁偏角θZ与设定值的比较,判断产品合格与否,或对高精度产品进行分类; ● 可单机在线检测,也可与计算机连接,对测试数据进行测试保存; ● 磁矩M测试不确定度:0.5%,重复性:±0.1%; ● 磁偏角θZ不确定度:0.2°(固定样品和线圈的相对位置); ● 测试重复性:±0.1°; ● 软件智能修正:解决磁通计漂移、初始零点以及线圈电阻对积分的影响问题 关键词:- 磁偏角测量仪
- 磁偏角测量
- 三维亥姆霍兹线圈
- 磁矩
- 磁通计
- 永磁材料测量
-
仪器参数
名 称 数 值 供电电源 交流220V/0.5A,50Hz 测试量程 1mWb,10 mWb,100 mWb,1000 mWb四档 输入阻抗 1k欧姆、10k欧姆、100k欧姆、1000k欧姆 测试准确度 0.5% 漂 移 度 1uWb /分钟 最小分辨率 0.1uWb 使用环境 温度:0℃至+50℃,湿度:35~80%。 体 积 285mm×300mm×100mm 线圈参数型 号 FE-MH100 FE-MH150 FE-MH300 FE-MH480 X线圈常数 小于0.005WB*cm/v*s±0.0001 小于0.02WB*cm/v*s±0.0001 小于0.04WB*cm/v*s±0.0001 小于0.07WB*cm/v*s左右 Y线圈常数 小于0.005WB*cm/v*s±0.0001 小于0.02WB*cm/v*s±0.0001 小于0.04WB*cm/v*s±0.0001 小于0.07WB*cm/v*s±左右 Z线圈常数 小于0.03WB*cm/v*s±0.0001 小于0.04WB*cm/v*s±0.0001 小于0.1WB*cm/v*s±0.0001 小于0.25WB*cm/v*s±0.0001 准确度 0.5% 0.5% 0.5% 0.5% 样品体积(0.3%) 20mm3~4.0cm3 80mm3~14cm3 160mm3~90cm3 250mm3~370cm3 均匀范围(0.3%) 16mm*16mm*16mm 24mm*24mm*24mm 45mm*45mm*45mm 72mm*72mm*72mm 均匀区(1%) 4.0cm3~8.0cm3 14cm3~27cm3 90cm3~275cm3 370cm3~1000cm3 均匀范围(1%) 20mm*20mm*20mm 30mm*30mm*30mm 65mm*65mm*65mm 100mm*100mm*100mm 基本配置序 号 品 名 型 号 数 量 1 测量主机 FE-2100AM 1 2 三维亥姆霍兹线圈 FE-MH150 1 3 上位机测量软件 FE-2100磁性材料自动测量系统V1.0 1 4 测试电脑 联想品牌电脑 1 5 打印机 惠普激光黑白打印机 1 6 测试连接线 二芯连接线 3 7 说明书光盘 FE-2100AM 1 8 标准样块 钐钴标准样片(温度影响小) 1 9 数据线 USB转RS232线或串口线 1 10 有线远程控制盒 --- 1 说明:以上标准配置仅作参考,实际产品清单以签订合同为准。可选配置序 号 品 名 型 号 1 三维亥姆霍兹线圈 FE-2100AM -100 2 三维亥姆霍兹线圈 FE-2100AM -150 3 三维亥姆霍兹线圈 FE-2100 AM -300 4 三维亥姆霍兹线圈 FE-2100 AM -480 5 三维亥姆霍兹线圈 非标件,可订做 说明:用户可根据自己的需要订购,也可根据特殊要求订购非标件。 -

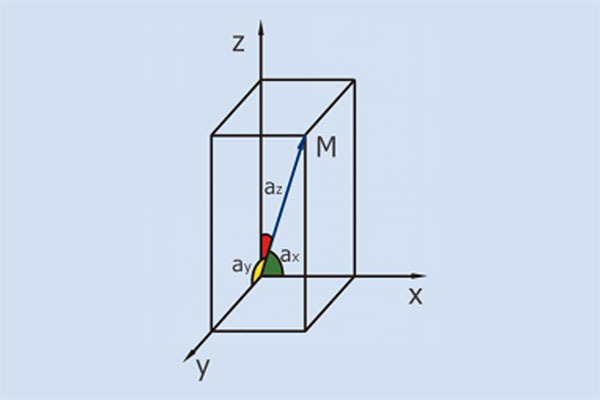

我们知道,一个单一的亥姆霍兹线圈是可以用来衡量永久磁铁的磁矩在磁化方向轴上所产生的磁矩M的。磁矩M是可以通过关系式:M=k×Φ所得到的,其中:k为亥姆霍兹线圈常数,Φ为磁体对线圈感应的磁通量。对于经过充磁后的永磁材料样品的品质检验,采用亥姆霍兹线圈进行买卖双方之间的量质传递,已经变得非常流行和通用,设计好单维和三维的亥姆霍兹线圈参与同行之间的相互传递参数尤其重要。各向异性磁体磁矩的方向总是沿着各向异性的方向的,但是可能出现各向异性的方向与磁体轴的方向不一致的情况。当需要显示磁块各向异性方向在磁块本身轴方向的投影,就需要能同时显示正交磁通Øx、Øy、Øz的三轴亥姆霍斯线圈,并可换算出正交的分量磁矩Mx、My、Mz。磁矩M是矢量,可以被分成三个方向的三个部分,分别为:X、Y、Z三个方向一致。投影关系有: cosαx= Mx/M 、cosαy = My/M和cosαz= Mz/M。通过测量三轴线圈上的磁通量:Φx, Φy, Φz,根据各线圈对应的常数,计算出三个方向的磁矩:Mx、My、 Mz。 永磁材料的总磁矩M ,也可以通过求各分量磁矩的平方和开平方得到。FE-2100AM 永磁体磁偏角测量仪测量原理
-
软件功能 ● 系统支持Winxp/NT/7/8/10等主流操作系统; ● 软件按不同的编号进行排序,测量结果统计清晰; ● 能导出测量结果,并兼容Excel等数据表格,便于数据分析; ● 数据管理方便,可任意删除某一点数据或清除全部数据; ● 可自动计算出同编号的角度平均值 (计量部门可通过样品多方向旋转测试进行更准 确的评估); ● 可自动计算出同编号的磁矩平均值; 测试界面
FE-2100AM 永磁体磁偏角测量仪软件操作界面FE-2100AM 永磁体磁偏角测量仪液晶屏上显示的测量结果
