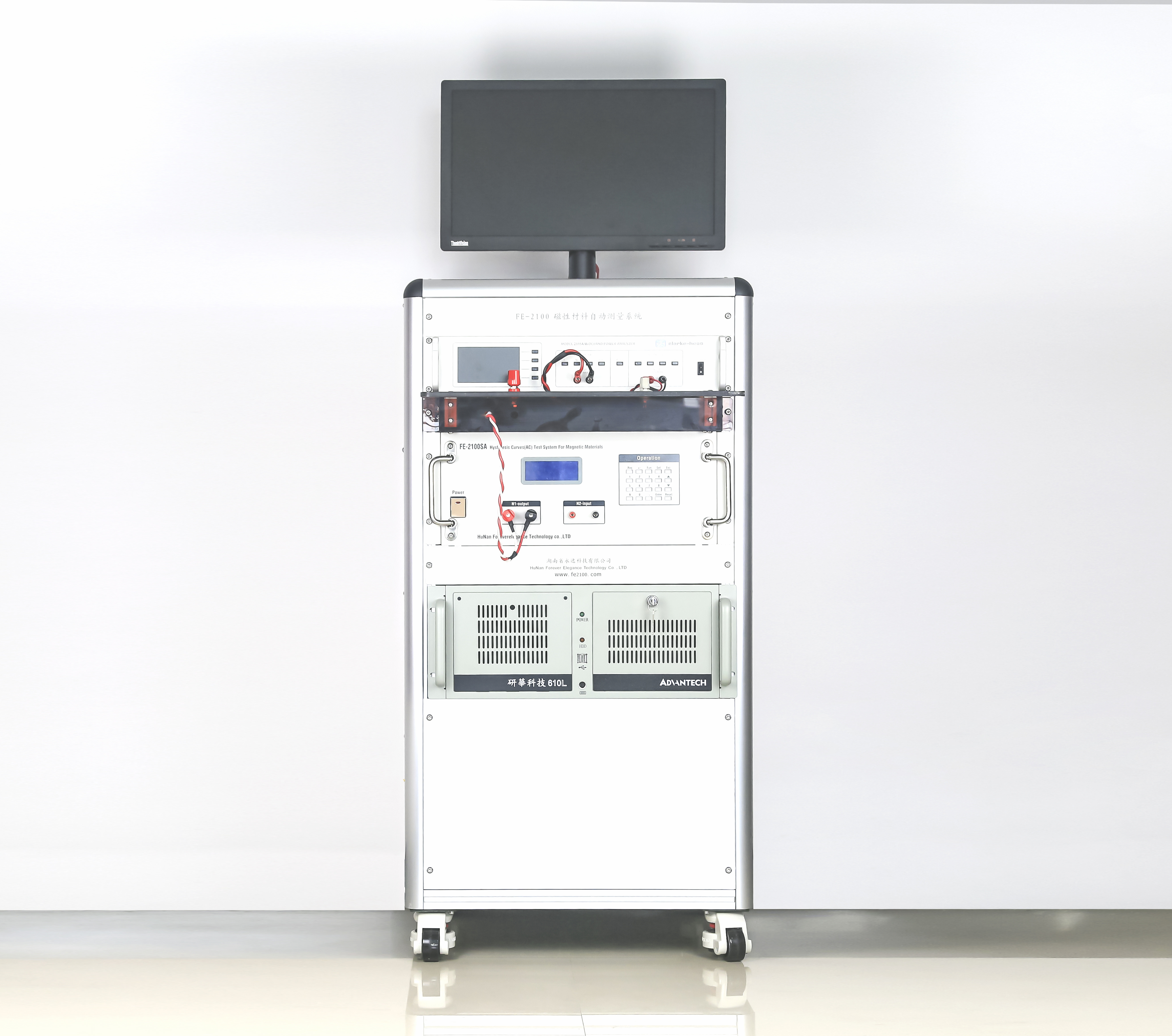

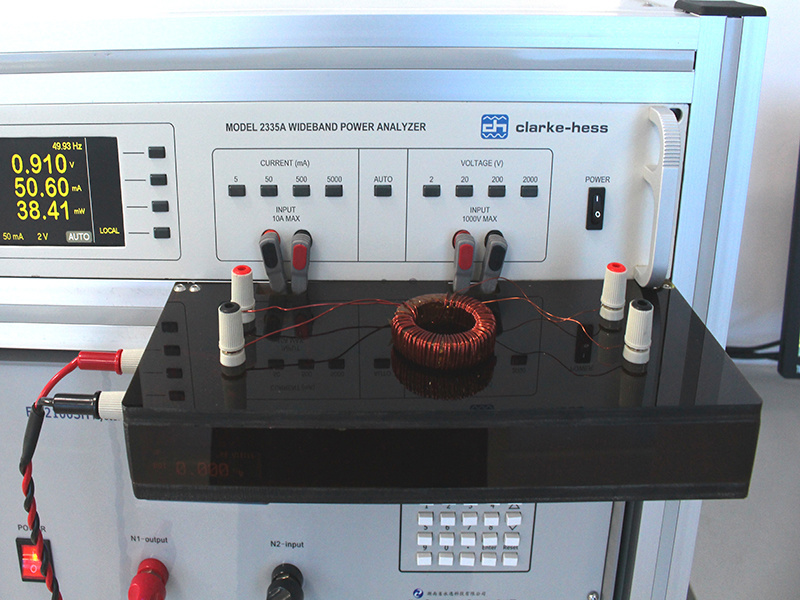

FE-2100SA 型软磁交流测量装置可用于对软磁铁氧体、坡莫合金、非晶和纳米晶等软磁材料闭路样品的准确测量。

所属分类：

FE-2100SA磁材料交流测量

电话

咨询热线：

0738-8311168

返回列表
产品留言
  • 产品描述
  • 技术指标
  • 测量原理
  • 软件界面
  • 部分购买的客户
    • 商品名称: FE-2100SA(1kHz-100kHz)
    • 适用范围: 1kHz-100kHz

    FE-2100SA 型软磁交流测量装置可用于对软磁铁氧体、坡莫合金、非晶和纳米晶等软磁材料闭路样品的准确测量。

    产品简介
    　　FE-2100SA 型软磁交流测量装置可用于对软磁铁氧体、坡莫合金、非晶和纳米晶等软磁材料闭路样品的准确测量。
    　　产品符合GB/T3658-2008、GB/T19346-2003和SJ20966-2006、IEC 60404-6的规定。自动测量软磁材料在动态（交流）条件下的交流磁滞回线、磁化曲线和损耗曲线等。准确测量剩磁Br、矫顽力Hc、比总损耗Ps、振幅磁导率µa、损耗角δ、电阻磁导率µR、电感磁导率µL、弹性磁导率µ′、粘性磁导率µ〞、电感系数AL以及Q值等动态磁特性参数。为充分掌握材料交流特性提供强大的基本数据，测量过程自动完成；电源保护，过流过压自动中断，可靠性高。
    　　采用先进的AMR单片机处理技术，自动连续测量达255个测试点，每个测试点的测试时间约12秒，多点测试可选择固定频率、固定Bm或固定Hm等不同模式，测得交流磁化曲线和损耗曲线。



    FE-2100SA 型软磁交流测量装置适用标准
    ● GB/T 3658-2008 软磁材料交流磁性能环形试样的测量方法
    ● GB/T 9632.1-2002 通信用电感器和变压器磁心测量方法
    ● GB/T 19346-2003 非晶纳米晶软磁合金交流磁性能测试方法
    ● SJ 20966-2006 软磁铁氧体材料测量方法
    ● IEC 60367-1 通信用电感器和变压器磁心测量方法
    ● IEC 60404-6 软磁材料交流磁性能环形试样的测量方法



    FE-2100SA 型软磁交流测量装置硬件特点
    ● 数字信号合成技术，产生宽频的励磁信号；
    ● 采用闭环反馈技术，任意频率和磁感锁定测量；
    ● 成熟的功放电路确保励磁电源的长期可靠运行；
    ● 高速的采集卡保证电压、电流采集的精准；
    ● 常规样品自动计算有效磁路长度和面积；
    ● 特殊要求可扩展电源功率；
    ● 特殊要求可扩展测试频率；



    FE-2100SA 型软磁交流测量装置硬件特点
    ● 运行于Windows 2000/XP，Winxp/NT/7/8操作系统下。
    ● 公司软件产品获得具有自主知识产权的软件证书。
    ● 固定频率F锁定不同的Bm/Hm进行测试。
    ● 固定磁感Bm/Hm锁定不同的频率测量。
    ● 软件为适合面广兼容工频条件下的交流磁特性测量。
    ● 可直接打印或输出测试结果到Excel表格中。
    ● 可直接打印测试报告或将测试报告生成图片格式打印。
    ● 自动测量软磁材料在动态（交流）条件下的B-H、B-P和ua-H、ua-F,P-F等。
    ● 可采用中、英文格式，可方便添加用户标志和企业名称。
    ● 有多种单位制式可供选择，以保证不同用户各自的使用习惯。
    ● 多进行多点组簇，可显示B(H)磁化曲线簇和Ps(B)损耗曲线簇；可将不同条件下测得的B(H)磁化曲线和Ps(B)损耗曲线组合到一张图纸上，以便进行对比分析。
    ● 软件带分选功能，可按μa、Ps、Bm、Br、Hc和Hm等参数设定上下限。



    关键词:
    • 软磁交流测量装置
    • 交流磁滞回线
    • 软磁材料交流磁性能
    • 软磁材料测量
    • 软磁材料
  • 1、 励磁电源技术参数（三种供客户选择）



    励磁电源（输出频率细度<设定值的万分之一）

    输出功率(选型)

    500VA

    200VA

    100VA

    输出频率范围

    1k~100kHz

    1k~300kHz

    30~1MHz

    输出电压

    10/50/150/300v

    0～36V

    0～36V

    输出电流

    0～10A

    0～7A

    0～5A

    电压失真度：优于0.5%

    电压稳定度 ：优于0.2%

    电压/电流准确度：0.5%

    分辨率和线性度：12Bit±1/2LSB

    调节精度1Hz，

    测量误差：电压<±0.1%

    电流<±0.1%

    有效功率：<±0.2%

    采样模块

    技术参数

    A/D转换器：40MHz双通道 12Bit同步模数转换器

    电压采样  ：0/3/30/300 V(峰值)三档自动量程

    电流采样  ：0/15.8/158/1580/15800 mA(峰值)

    四档自动量程

    可配置美国CLARKE-HESS2335型功率分析仪：电流采样：1uA～15A (峰值电流)四档；电压采样：1mV～1000Vrms（有效值）四档；采样精度：测试信号为满量程的5%～100%； 采样精度：10Hz～250kHz     ±0.1%  250kHz～500kHz   ±0.2%   500kHz～1.0MHz   ±0.4%

    测量精度（预热10分钟在23℃±5℃、30～75％RH环境下且无外磁场干扰）

    磁感B锁定精度：±0.3%

    磁感B测量精度：±(0.2％+0.1％×(Vf/Vr-1))

    (Vf:感应电压采样档位满量程徝，Vr: 感应电压测量峰徝)

    (Vf/Vr-1) ≤2 (0/3/30/300 V电压采样档位)

    磁场H锁定精度：±0.5%

    磁场H测量精度：±(0.2％+0.1％×(If/Ir-1))

    (If:励磁电流采样档位满量程徝，Ir: 励磁电流测量峰徝)

    (If/Ir-1) ≤2 (0/15.8/158/1580/15800 mA电流采样档位)

    比总损耗(Ps)   ：±(1.0+ (Φ/90°)×0.05×tan(Φ)) ％

    (Φ:感应电压与励磁电流的相位角)

    可配置美国CLARKE-HESS2335型功率分析仪
    2、采样模块技术参数
    ● A/D转换器：40MHz双通道 12Bit同步模数转换器
    ● 电压采样  ：0～3～30～300 V(峰值)三档自动量程
    ● 电流采样  ：0～20～200～2000～20000 mA(峰值)四档自动量程



    3、使用环境
    ● AC电源    ：200～240V 50/60Hz 10A
    ● 环境温度   ：23℃±5℃
    ● 环境湿度   ：30～75％RH
    ● 外磁场干扰 ：应绝对避免
    ● 热平衡时间 ：10分钟



    4、测量精度（预热10分钟在23℃±5℃、30～75％RH环境下且无外磁场干扰）
    ● 磁感B锁定精度：±0.3%
    ● 磁感B测量精度：±(0.2％+0.1％×(Vf/Vr-1))
    ● (Vf:感应电压采样档位满量程徝，Vr: 感应电压测量峰徝)
    ● (Vf/Vr-1) ≤2 (30V、300V电压采样档位)
    ● 磁场H锁定精度：±0.5%
    ● 磁场H测量精度：±(0.2％+0.1％×(If/Ir-1))
    ● (If:励磁电流采样档位满量程徝，Ir: 励磁电流测量峰徝)
    ● (If/Ir-1) ≤2 (300mA、3000mA、30000mA电流采样档位)
    ● 比总损耗(Ps)   ：±(1.0+ (Φ/90°)×0.05×tan(Φ)) ％
    ● (Φ:感应电压与励磁电流的相位角)



    5、主要参数不确定度/重复性
    　　主要参数不确定度/重复性（按SJ20966-2006标准对环形铁氧体样品试样测量，可配置仪表CH-2335A）
    50kHz条件下 Bm（%） Hm（%） μa（%） Ps（%） δ（%）
    不确定度 1.0 2.0 5.0 3.0 4.0
    重复性（恒温） ±0.5 ±1.0 ±2.0 ±1.5 ±2.0



    6、FE-2100SA 软磁材料交流测量装置参考配置
    ● FE-2100磁性材料自动测量系统V1.0（软件）      一件
    ● FE-2100SA软磁材料交流测试主机                       一台
    ● 联想电脑OR研华工控机                                       一台（选配）
    ● 惠普激光打印机                                                  一台（选配）
    ● 标准样品                                                             一个（选配）
    ● 标准机柜及工作台                                               一套（选配）
    ● 光盘及说明书等                                                   一份



  • 　　FE-2100SA软磁材料测量装置，几乎满足软磁材料交流磁特性测量（对于铁硅铝材料铁芯，没有相关机构能保证测试的准确度，所以产品只保证重复性），在以下两方面达到了优于同行的水平：
    一、信号发生器优于国内同行水平；
    二、测试产品重复性优于国内同行水平；
    三、测试软件功能完善，有锁定B和锁定H测试功能和主要指标分选功能；
    四、测试软件采用新的C#编写，软件操作界面更直观，软件更稳定。
    1、采样波形（U-I-B）

    2、单一BH交流磁滞回线

    3、BH磁滞回线组簇

    4、20KHz条件下，材料的Ps-B损耗曲线

    5、20KHz条件下，材料B-H磁化曲线和u-H磁导率曲线

    6、30kHz、40kHz和50kHz不同频率下，材料的Ps-B损耗曲线的对比分析

    7、其他衍生参数的切换与显示

    8、分选功能的开启
