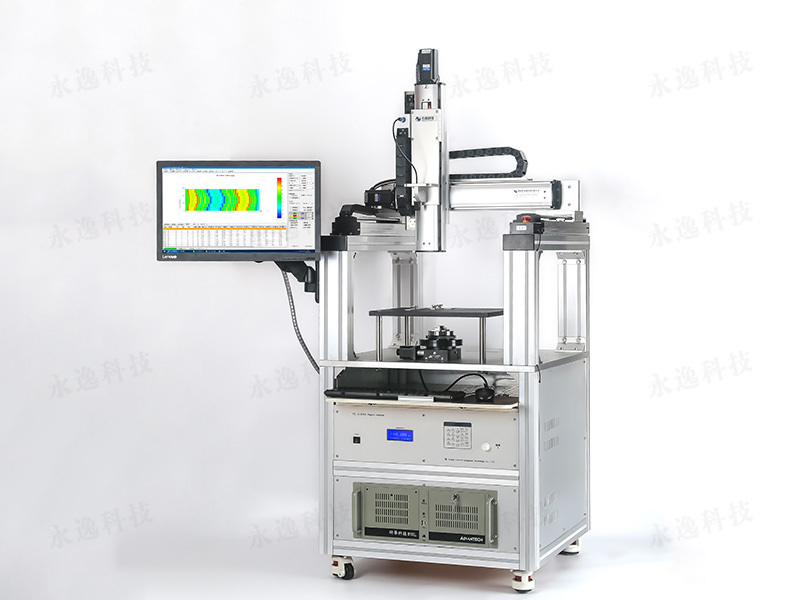

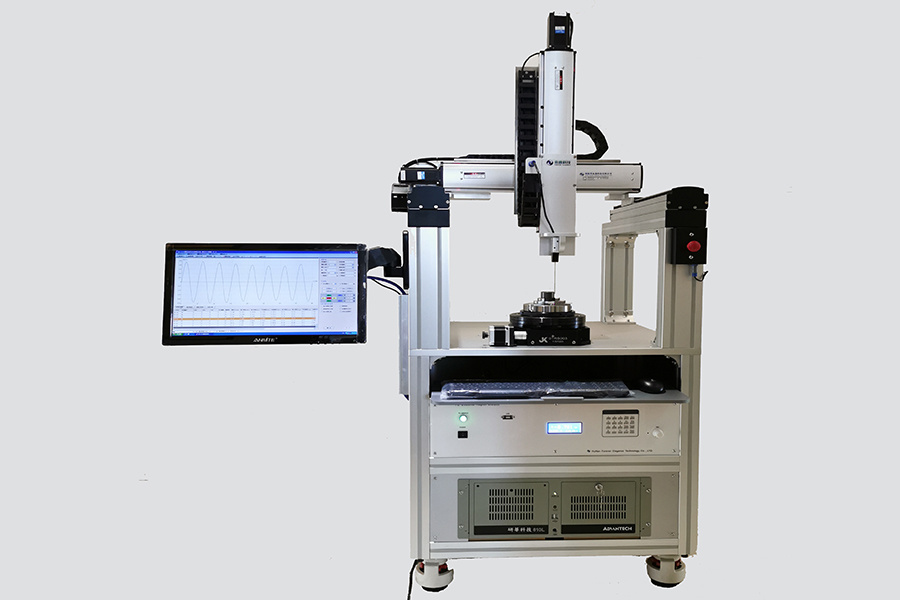

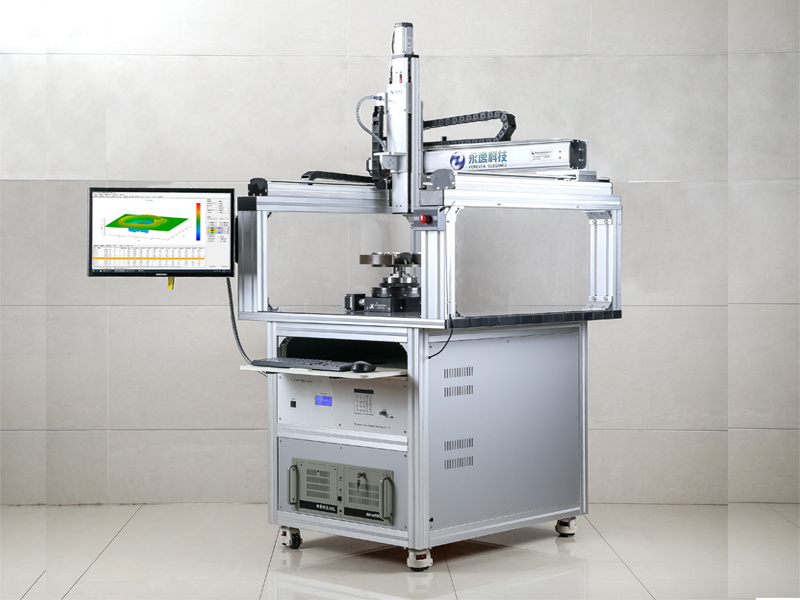

FE-2100RD空间磁场测量仪


FE-2100R系列表面磁场分布测量仪是结合多极磁环生产厂家和电机企业用户的实际需求,精心设计测试台体并控制电机运转而自主研制的表磁分布测量仪器。


电话

咨询热线:


  • 产品描述
  • 技术指标
  • 测量原理
  • 软件界面
  • 部分购买的客户
    • 商品名称: FE-2100RD空间磁场测量仪
    • 适用范围: 圆环、方块、工件等

    FE-2100R系列表面磁场分布测量仪是结合多极磁环生产厂家和电机企业用户的实际需求,精心设计测试台体并控制电机运转而自主研制的表磁分布测量仪器。

    产品简介
      FE-2100R系列表面磁场分布测量仪是结合多极磁环生产厂家和电机企业用户的实际需求,精心设计测试台体并控制电机运转而自主研制的表磁分布测量仪器。
      随着人民生活水平的不断提高和科学技术的不断进步,人们不仅对环形磁材料磁场检测分析有需求,对于多种形状的材料甚至是空间磁场的检验也提出更多的要求和指标。在现有的经济和技术的推动下,我公司应市场要求研发了第四代表磁测量产品——FE-2100RD空间磁场分布测量仪。本设备能够测试空间磁场分布,并且提供XY坐标、P极坐标、3D磁场分布和相对基波进行谐波分析等测试手段,针对现国内外市场对磁产品的多项指标,满足永磁磁体、永磁电机定子或转子、直流磁场线圈、电磁铁等品质的检验。
      本设备可配多种测试工装(如三维测试探头、旋转平台或载物平台),高同心度设计和探头回位的高精度水平,是该设备品质的保证。目前公司商业化产品的扫描空间800mm*800mm*800mm。



    FE-2100RD表磁分布自动测量装置硬件特点
    ● 三轴电动控制移动平台,铝合金材料加工,外形尺寸可定制;
    ● 步进电机驱动回位精度可达±0.01mm,步进分辨率可达0.01mm;
    ● 台湾三爪卡盘,同心度优于0.05mm ,
    ● 旋转角度分辨率:0.01°,回位不确定度:±0.005°;
    ● 测试速度30-60秒/周(锁定);
    ● 数据采集分0.2k/0.4k/1k/2k/4k/10k/20kGs七档自动量程;
    ● 准确度1.0%,重复性0.3%;
    ● 分辨率对应各档满量程1.0%(400Gs以下,0.1Gs有效);
    ● 配一标准磁场,磁场1000Gs±5Gs,定标精度0.5%,用于磁场校对。



    FE-2100RD表磁分布自动测量装置软件特点
    ● 基于WindowsXP/WIN7的软件包,扫描检测磁化体的场强;
    ● 软件能控制3个线性运动和一个旋转运动;
    ● 操作人员选择要扫描的区域和步进;
    ● 开机系统具有自我机械调零功能;
    ● 可自动移动到设定测试点功能并按设定测试步进方式进行连续测试;
    ● 测试完成,可自动回位到停机点,方便样品的更换。
    ● 其他:配套软件FE-2100MDT磁场分布测量软件。



    满足功能
    ● 各极磁场峰值最大值、最小值和平均值自动测量功能;
    ● 各极磁极宽度最大值、最小值和平均值自动测量功能;
    ● 各磁极面积和半高宽测量自动测量功能;
    ● 旋转磁场零点自动寻找功能;
    ● 自动输出极坐标图功能;
    ● 自动输出对应基波谐波分析功能;
    ● 对同一样品,组合测试点三维磁场分布显示功能;
    ● 各极角度,峰值,面积列表储存功能;
    ● 对应磁场B与X/Y/Z长度的磁场分布图;
    ● 对应磁场B与平面的磁场分布图。
    ● 可直接通过E-mail发送彩色的测试报告,非常快捷;
    ● 可将测试数据输出到EXCEL中,便于对测试结果进行分析。



    关键词:
    • 表面磁场分布测量仪
    • 多极磁环分布测量
    • 表面磁场测量
    • 表磁测量
    • 空间磁场测量
  • 标准配置与可选配置
    FE-2100RD标准配置

    FE-2100RD组件

    说明
    测试平台
    包含探头电控调节机构、XYZ电动调节系统、光学电动旋转平台和精密三爪卡盘。
    磁场扫描测试主机
    包含自动量程高斯计和步进电机驱动控制中心。
    配置软件
    FE-2100RMT多极分布测试软件和FE-2100MDT平面空间磁场扫描软件。
    标准磁场
    提供第三方检验报告(100mT)。
    其他配置
    联想品牌计算机、HP激光打印机一套;
    说明:以上标准配置仅作参考,实际产品清单以签订合同为准。

    FE-2100RD可选配置

    可选配件

    说明

    纵向霍尔探头

    量程范围: 0.2k/0.4k/1k/2k/4k/10k/20kGs七档自动量程

    精      度: 对应各档满量程0.5%

    准  确 度: 对应各档满量程1.0%

    横向霍尔探头

    量程范围: 0.2k/0.4k/1k/2k/4k/10k/20kGs七档自动量程

    精      度: 对应各档满量程0.5%

    准  确 度: 对应各档满量程1.0%

    三维霍尔探头
    根据客户要求定制,可联系电磁工程师袁先生:点击这里给我发消息
    零高斯腔
    磁场屏蔽0.001mT;

    FE-2100RD行程及测量范围(标准配置)
    步进电机驱动轴技术参数
    参数 X轴 Y轴 Z轴
    位移距离 300mm 300mm 300mm
    步进分辨率 0.01mm 0.01mm 0.01mm
    回位不确定度 ±0.01mm ±0.01mm ±0.01mm
    最大速度

    20mm/sec

    20mm/sec 20mm/sec

    探头技术参数
    移动轴 X Y Z

    行程(mm)

    300 300 300

    分辨率(mm)

      0.01mm 0.01mm 0.01mm

    回位精度(mm)

     ±0.01mm ±0.01mm ±0.01mm

    FE-2100RD仪器参数(标准配置)
    步进电机驱动器性能参数
    供电电源
     12V ~40VDC

    容    量

     0.1KVA

    输出电流

     峰值2.6A/相(Max)

    驱动方式

     空间矢量双极恒流驱动

    励磁方式

    十六种细分模式可选

    绝缘电阻

    常温常压下>100MΩ

    绝缘强度

    常温常压下0.5KV,1Min



    精密电动旋转平台性能参数
    台面直径
    100mm

    传动比

    180:1

    分辨率(8细分)

    0.00125°

    重复定位精度

    <0.005°

    最大速度

    25°/s

    步进电机

    2相

    最大静转矩

    40Ncm
    最大中心负载
    50kg



  •   FE-2100R系列表面磁场分布测量仪的测量原理结构框图以FE-2100RD为例,如图所示:

    图2.1 FE-2100R系列测量原理结构框图

      FE-2100RD空间磁场分布测量仪主要由工控电脑(测量软件)、运动控制系统和数据采集系统组成,首先通过工控电脑发送测试命令,控制运动控制系统完成设定的运动轨迹,同时同步控制数据采集系统工作,数据采集系统通过霍尔传感器采集X、Y、Z方向的数据,然后将数据传送给工控电脑进行数据处理,最后得到三维磁场分布图。
      FE-2100RA多极磁环表磁分布测量仪的测量原理结构框图与FE-2100RD相比,没有X、Y、Z三轴控制系统,也不配置三维高斯计,使用的是一维的测试探头。
      FE-2100RB龙门式表磁分布测量仪的测量原理结构框图与FE-2100RD相比,基本相同,只是不配置三维高斯计,使用的是一维的测试探头。
      FE-2100RC机柜式表磁分布测量仪的测量原理结构框图与FE-2100RD相比,也基本相同,只是不配置三维高斯计,使用的是一维的测试探头。
  • 产品名称 FE-2100RA FE-2100RB FE-2100RC FE-2100RD
    二次元分析

    直角坐标显示
    极坐标显示
    轴向3D分布
    斜充测试
    带一维平面描述
    三维磁场描述

    1、多极磁环表磁分布直角坐标图

    2、多极磁环表磁分布极坐标图

    3、多极磁环表磁分布谐波分析图

    4、多极磁环表磁分布3D展开网面图

    5、多极磁环斜充3D网格图(俯视)

    6、多极磁环表磁分布3D网格图

    7、多极磁环斜充分析图

    8、方型磁体表磁分布3D网格图

    9、方型磁体表磁扫描3D网格图

    10、电磁铁空间磁场3D网格图

    11、电磁铁空间磁场3D网格图(俯视)
