FE-2100SD软磁材料直流测量系统，自动测量软磁材料在静态（直流）条件下的基本磁化曲线和磁滞回线，准确测量起始磁导率μi、最大磁导率μm、饱和磁感应强度Bs、剩磁Br、矫顽力Hc和磁滞损耗Pu等静态磁特性参数。

所属分类：

FE-2100SD磁直流测量

电话

咨询热线：

0738-8311168

返回列表
产品留言
  • 产品描述
  • 技术指标
  • 测量原理
  • 软件界面
  • 部分购买的客户
    • 商品名称: FE-2100SD直接绕线测量
    • 适用范围: 闭路直接绕线测量

    FE-2100SD软磁材料直流测量系统，自动测量软磁材料在静态（直流）条件下的基本磁化曲线和磁滞回线，准确测量起始磁导率μi、最大磁导率μm、饱和磁感应强度Bs、剩磁Br、矫顽力Hc和磁滞损耗Pu等静态磁特性参数。

    产品简介
    　　FE-2100SD软磁材料直流测量系统，自动测量软磁材料在静态（直流）条件下的基本磁化曲线和磁滞回线，准确测量起始磁导率μi、最大磁导率μm、饱和磁感应强度Bs、剩磁Br、矫顽力Hc和磁滞损耗Pu等静态磁特性参数。
    　　测试系统依照冲击法的测量原理，采用计算机控制技术和A/D、D/A相结合，以电子积分器取代传统冲击检流计，实现在微机控制下的模拟冲击法测量，消除经典冲击法中因使用冲击检流计所带来的非瞬时性误差，提高了测量精度，为研究材料磁化过程机理提供可靠依据。



    FE-2100SD软磁材料直流测量装置适用标准
    ● GB/T 13012-2008 软磁材料直流磁性能的测量方法
    ● GJB 937-90 弱磁材料磁导率的测量方法
    ● GJB 937-90 弱磁材料磁导率的测量方法
    ● SJ/T 10281-91 磁性零件有效参数的计算
    ● IEC 60404-4 软磁材料直流磁性能的测量方法
    ● IEC 404-7 开路磁性材料矫顽力的测量方法



    FE-2100SD软磁材料直流测量装置硬件特点
    ● 自动完成闭路样品的退磁处理，退磁方式为交流低频退磁，频率不高于10Hz，保证金属软磁材料初始磁导率的重复性；
    ● 采用冲击法测试闭路样品软磁材料的基本磁化曲线和磁导率曲线；
    ● 采用冲击法测试软磁材料的静态磁滞回线及相关参数；
    ● 允许采用扫描法在开路螺线管和爱泼斯坦方圈中使用；



    FE-2100SD软磁材料直流测量装置软件特点
    ● 自动完成数据计算，自动校正量程系数。系统支持Winxp/NT/7/8等主流操作系统。
    ● 显示I(t)、B(t)采样波形和B(H)磁滞回线。
    ● 可显示B(H)磁滞回线簇、B(H)磁化曲线、μ(H)磁导率曲线。
    ● 仪器操作简单，可人为干预测试中断。
    ● 具有自动保存数据，删除数据，清除全部数据等功能。
    ● 数据文件中包含完整的采样数据、样品参数和仪器参数，文件采用文本格式，可方便地输入到其它软件中。
    ● 测试报告包含完整的曲线图、测试结果、测试条件和样品参数。
    ● 文件系统采用数据库格式，可直接打印或输出测试结果到 Excel表格中。
    ● 可采用中、英文格式，可方便添加用户标志和企业名称。
    ● 具有打印预览的功能，可方便地调整测试报告的大小和边距。
    ● 可直接打印测试报告，或将测试报告生成JPG图片文件。
    ● 可直接通过E-mail发送JPG图片文件，或将JPG图片文件保存到磁盘。
    ● 支持各种型号的打印机，测试报告与打印机纸张匹配。



    关键词:
    • 软磁材料直流测量
    • 静态磁特性参数
    • 软磁材料测量
    • 磁性能测量
    • BH曲线测量

  • FE-2100SD软磁材料直流测量装置主要技术参数



    1、励磁电流源
    励磁电流源共有四种可供用户选择:350VA、500VA、1000VA、2000VA。
    350VA
    ● 供电要求：220V±10%，5A，50Hz。
    ● 输出范围：±35V/10A。
    ● 电流量程：0.01A,0.1A,1A,10A。
    ● 稳定度：0.05%。
    ● 分辨率：0.1mA。
    ● 准确度：0.1%。

    500VA
    ● 供电要求：220V±10%，5A，50Hz。
    ● 输出范围：±50V/10A。
    ● 电流量程：0.01A,0.1A,1A,10A。
    ● 稳定度：0.05%。
    ● 分辨率：0.1mA。
    ● 准确度：0.1%。

    1000VA
    ● 供电要求：220V±10%，10A，50Hz。
    ● 输出范围：±50V/20A。
    ● 电流量程：0.02A,0.2A,2A,20A。
    ● 稳定度：0.05%。
    ● 分辨率：0.2mA。
    ● 准确度：0.1%。

    2000VA
    ● 供电要求：380V±10%，20A，50Hz。
    ● 输出范围：±50V/40A。
    ● 电流量程：40mA,400mA,4000mA,40A。
    ● 稳定度：0.05%。
    ● 分辨率：0.4mA。
    ● 准确度：0.1%。



    2、数据采集模块
    AD部分
    ● 输入电压：±5伏。
    ● AD转换器：16位AD，速度2000-20000通道/秒。
    ● 通道输入阻抗：1兆欧姆。
    ● 系统精度：±0.1% FSR。
    ● 分辨率：16位。
    ● 噪音（峰值）：小于±1LSB(典型，500个采样点)
    ● 典型AD转换速度：
    ● USB1.1接口：200次调用/秒。每次调用可以采集1-16通道。
    ● USB2.0接口（扫描模式）：单通道2000-4000道/秒，16通道采集时间1ms(等效AD转换速度16KHz)。
    ● USB2.0接口（单通道平均模式）：100次平均，采样周期2.5ms，等效AD转换速度：40KHz。

    DA部分
    ● 二路16位DA转换器。
    ● 输出电压：±5伏。
    ● 输出电压精度：±0.1%，分辨率16位。
    ● 输出电压建立时间：小于100微秒。
    ● DA输出速度：2000-4000次/秒（USB2.0接口）



    3、电子积分器
    ● 供电要求：±12V。
    ● 磁通量程：0.25~0.5~1~2~2.5~5~10~20mwb。
    ● 分辨率：0.0001mWb。
    ● 准确度：0.5%。
    ● 漂移：0.001mWb/分钟。



    4、FE-2100SD软磁材料直流测量装置参考配置
    ● FE-2100磁性材料自动测量系统V1.0          一套
    ● FE-2100SD软磁材料磁性材料测量主机      一套
    ● 联想电脑OR研华工控机                             一套（选配）
    ● 惠普激光打印机                                         一台（选配）
    ● 标准样品                                                   一个（选配）
    ● 标准机柜及工作台                                      一套（选配）
    ● 光盘及说明书                                             一套



    5、FE-2100SD软磁材料直流测量装置不确定度
    被测参数 Bs（%） Hs（%）

    μi(%)

    		 Br（%） Hc（%）
    不确定度 1.0 1.0 5.0 1.0 2.0
    重复性（恒温） ±0.3

    ±0.3

    ±2.0

    ±0.3

    ±0.3



  • 　　FE-2100SD软磁材料直流测量系统，是一款能够自动测量软磁材料在直流条件下的基本磁化曲线和基本磁滞回线的综合性软磁测量设备，符合GB/T13012-2008等软磁直流测量标准，能准确测量起始磁导率μi、最大磁导率μm、饱和磁感应强度Bs、剩磁Br、矫顽力Hc和磁滞损耗Pu等静态磁特性参数。
    　　在软磁材料直流特性在磁化曲线的测量中，最不易测试准确的量还是起始磁导率，用冲击检流计或扫描法测试误差可以达到百分之几十，国内产品大都是使用模拟冲击法，有效的规避了磁通计漂移的影响。FE-2100SD软磁材料直流测量系统在继承模拟冲击法的技术上，对冲击波形、信号进行改良，同时将积分器漂移控制技术不断提高，并优化控制测试点，并通过极好的进行dB/dt的控制技术，以及高分辨率的电流控制技术、磁通采样技术使得整个测试得到比较好的控制，在测试微型元件、低Br材料以及铁粉芯材料中，较国内外同行明显优势。
    　　2016年，根据中国现在软磁材料直流磁性能测量装置创始人之一，中国计量科学研究院瞿清昌老师的设想，对软磁材料的磁滞回线测量方法进行了更深入的研究，经过长达半年的实验比对和测试设备方法上的更新，发现目前磁测量设备存在的缺陷，并完成了以下几个方面的改进。
    　　1、软磁材料直流条件下采用扫描法测量存在较大不确定性；
    　　2、提出基本磁滞回线定义，即采用点对点模拟冲击法实现材料磁滞回线的测量，保证磁滞回线和相关磁特性参数Br/Hc/Bs/Hs的对应性；
    　　3、不同材料采用不同的冲击时间和冲击波形存在差异，只有当冲击频率达到一定的要求（足够慢），才能保证磁滞回线和相关参数的对应性。
    　　2014年参加德国柏林线圈展，得到国外企业和国外同行的肯定，并已经开始为国外知名企业提供该款装置，被代理出口美国、德国、以色列、俄罗斯等国科研院所和企业。

    软件采集波形界面:

    软件磁化曲线界面:

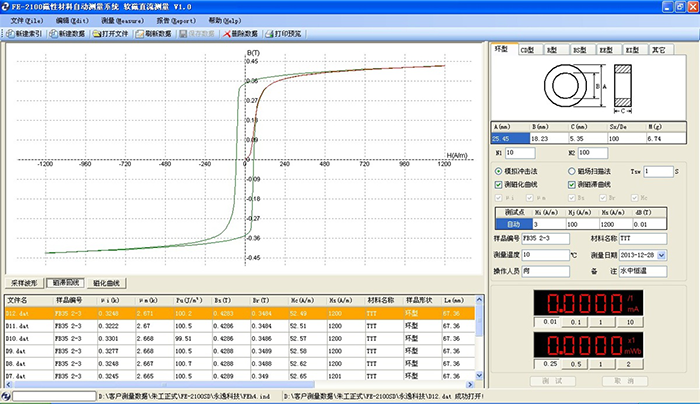

    软件磁滞回线测试界面

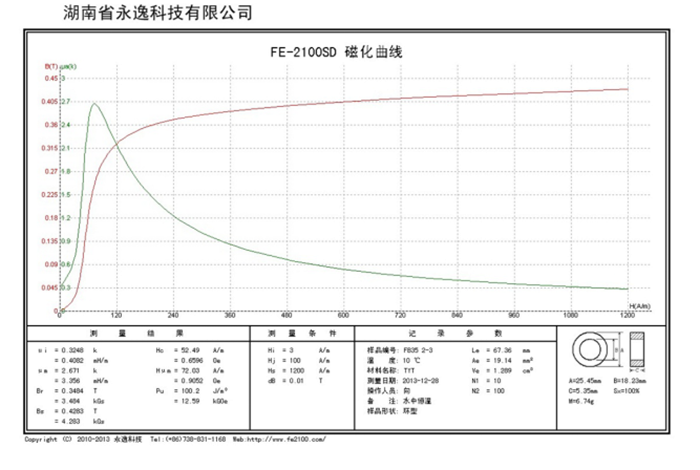

    软件磁化曲线打印效果
  • 西南交通大学
    上海大学电机学院
    娄底市通德贸易有限公司
    优耐电子（深圳）有限公司
    兆晶股份有限公司
    厦门盈德兴进出口有限公司
    海军工程大学电力电子技术研究所
    北京恩布拉科雪花压缩机有限公司
    马鞍山磁源科技有限公司
    北京首冶磁性材料科技有限公司
    宁波精益飞达轴业有限公司
    慈溪市博恒汽车零部件有限公司
    海军工程大学电力电子技术研究所
    无锡巨龙硅钢股份有限公司
    重庆特璞滤油机有限公司
    上海大学材料学院
    成都锦尚科技有限责任公司
    上海交通大学
    兆晶股份有限公司
    西南交通大学
    兆晶股份有限公司
    山西太钢不锈钢股份有限公司
    浙江金龙电机股份有限公司
    绍兴康健精密不锈钢有限公司
    北京北冶功能材料有限公司
    厦门市华联电子科技有限公司
    宁波众合天工磁性材料有限公司
    山东远大模具材料有限公司
    三河市安科磁性制造有限公司
    武钢集团科学研究院（武汉东盛代理）
    广东电网有限责任公司电力科学研究院
    中山市凯琦精密机械有限公司（广东新会ABB低压电器有限公司）
    重庆特璞滤油机有限公司（孟加拉国家ADEX工程有限公司）
    刑台学院（石家庄仁杰电子设备有限公司）
    上海锐浪实业有限公司（施耐德电气有限公司）
    太原科技大学（山西美亚基业科技有限公司）
    厦门盈德兴进出口有限公司（Russian State Scientific Center）
