FE-2100FM地磁补偿(仿真)实验装置

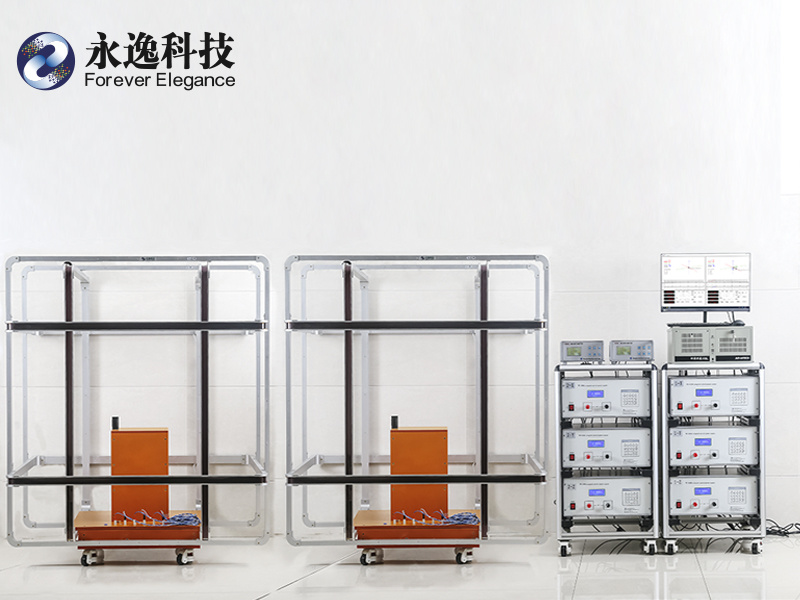

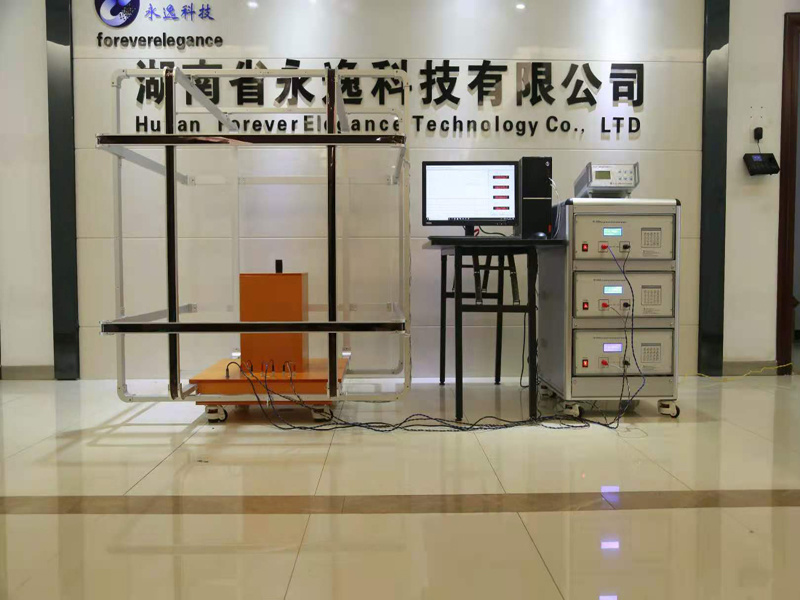

地磁补偿和磁场模拟系统采用三维方形亥母霍兹线圈、三台高精度程控恒流直流电源、三轴磁通门(或高斯计)和测试控制软件组成。可进行背景地磁磁场测试,地磁磁场动态补偿以满足低至1nT的磁场要求;也可用于磁场仿真,获得任意方向的磁场要求(1mT以下采用磁通门,10mT以下采用高斯计)。具体设计可根据用户磁场均匀区、均匀度的要求来定制。

所属分类:


电话

咨询热线:


  • 产品描述
  • 技术指标
    • 商品名称: FE-2100FM地磁补偿(仿真)实验装置

    地磁补偿和磁场模拟系统采用三维方形亥母霍兹线圈、三台高精度程控恒流直流电源、三轴磁通门(或高斯计)和测试控制软件组成。可进行背景地磁磁场测试,地磁磁场动态补偿以满足低至1nT的磁场要求;也可用于磁场仿真,获得任意方向的磁场要求(1mT以下采用磁通门,10mT以下采用高斯计)。具体设计可根据用户磁场均匀区、均匀度的要求来定制。

          地磁补偿和磁场模拟系统采用三维方形亥母霍兹线圈、三台高精度程控恒流直流电源、三轴磁通门(或高斯计)和测试控制软件组成。可进行背景地磁磁场测试,地磁磁场动态补偿以满足低至1nT的磁场要求;也可用于磁场仿真,获得任意方向的磁场要求(1mT以下采用磁通门,10mT以下采用高斯计)。具体设计可根据用户磁场均匀区、均匀度的要求来定制。

           湖南省永逸科技有限公司具有发明专利一项(专利号201510715986.5),将传统方形亥母霍兹线圈的空间体积降低约10倍,获得同样的均匀区和均匀度,并为包括:国防科技大学、中科院上海物理所和感知集团提供相关设备,为用户节约大量的科研经费。

    关键词:
    •  地磁补偿
    • 磁场模拟系统
    • 磁场发生装置
    • 三维方形亥母霍兹线圈
    • 亥姆霍兹线圈
  • 系统分项技术指标:
           1、三维线圈物理正交度:优于0.3°,可通过软件补偿优于0.1°。
           2、程控恒流直流电源:电源功率根据磁场强度考虑余量20%要求设计,电源分辨率0.01%(满量程),精度优于0.02%。
           3、选择配置三通道磁通门磁强计量程范围:1mT,分辨率1nT(或0.1mT,分辨率0.1nT)。
           4、选择配置三通道高斯计量程范围:10mT,分辨率:0.01mT。
           5、控制软件:
           5-1、实时采集X、Y、Z三个方向的磁场强度。
           5-2、动态进行环境磁场的补偿(响应时间1s)。
           5-3、地磁模拟,实时显示三方向磁场变化曲线和三维磁场合成向量及对应角度。
           5-4、可根据用户要求,编制磁场控制软件,完成磁场传感器或陀螺仪的连续自动化检验。

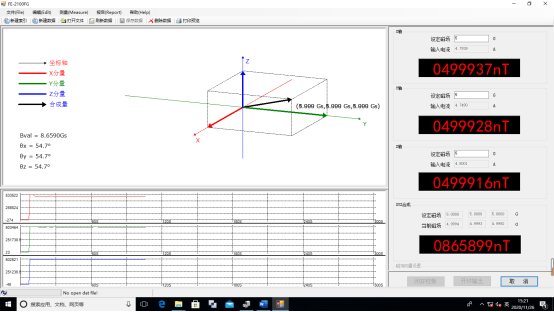

    软件界面

    地磁测量界面

    地磁补偿

    模拟磁场
