FE-30SST片硅钢测量
FE-30SST LOSSMETER采用小型磁导计设计(30SST)和参考通用的磁导计测试标准,通过对方圈样品溯源的量值传递,确定有效磁路长度,并进行完全的空气磁通补偿,满足直接对单片样品的测量,测试非常方便,并较准确。FE-30SST LOSSMETER与目前市场上同类产品有较大区别,单机配置了经过校准的磁导计满足取向和无取向单片硅钢的测量
所属分类:

咨询热线:
- 产品描述
- 技术指标
- 软件界面
-

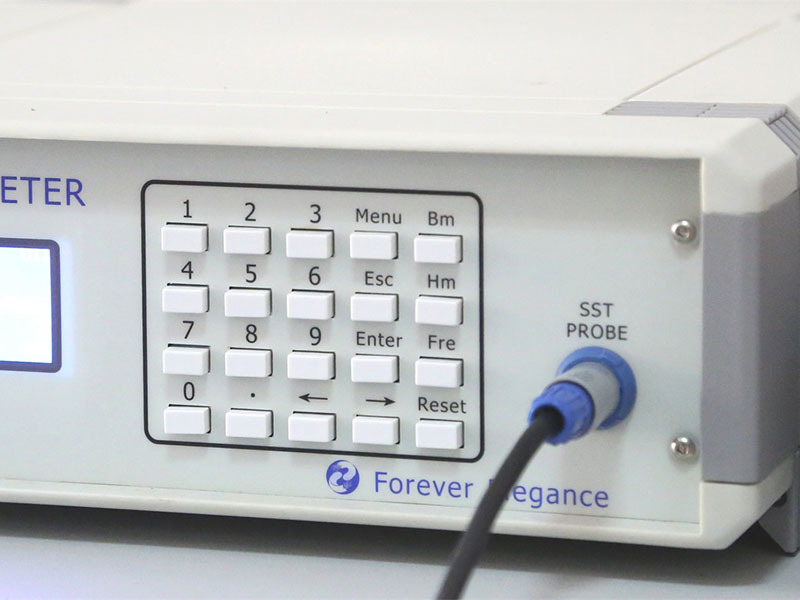

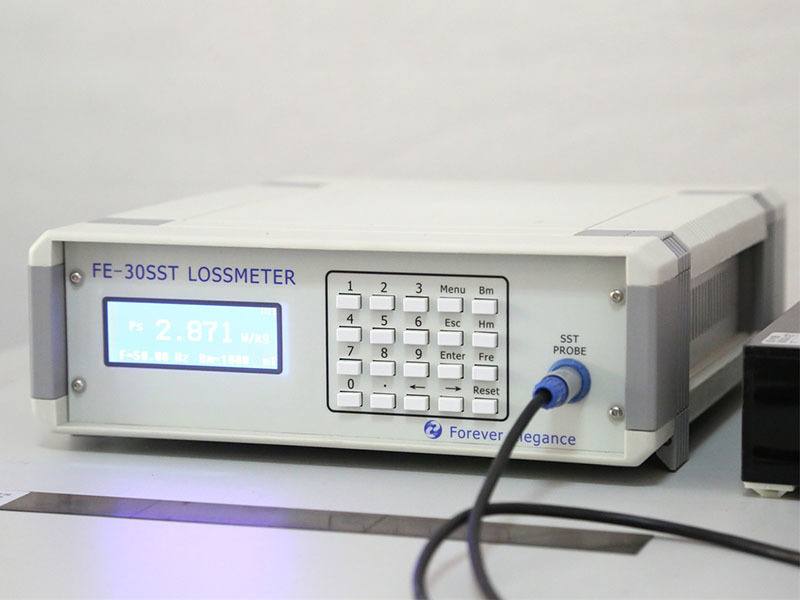

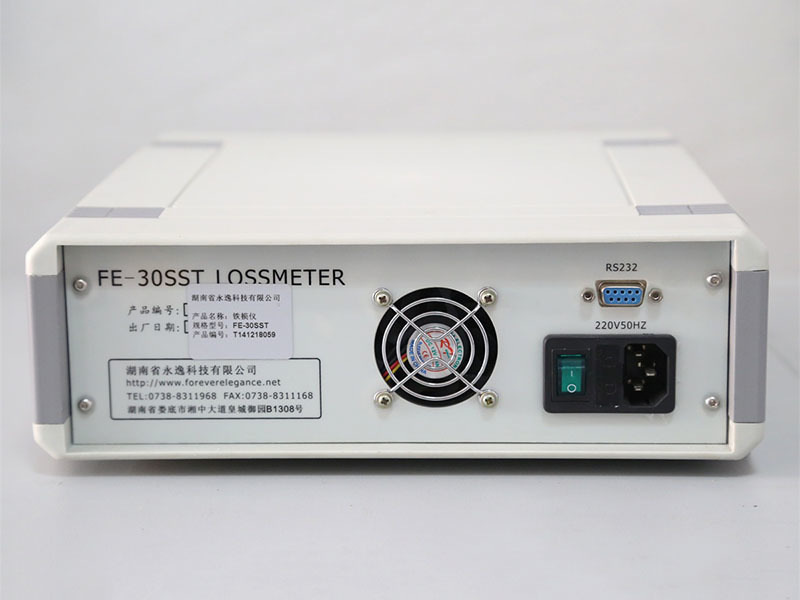

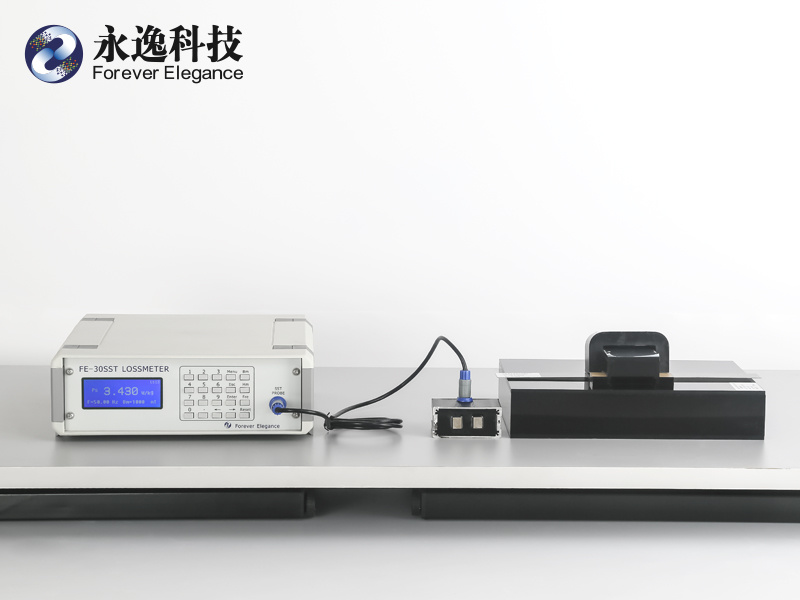

- 商品名称: FE-30SST片硅钢测量
- 适用范围: 30*300mm单片硅钢片
FE-30SST LOSSMETER采用小型磁导计设计(30SST)和参考通用的磁导计测试标准,通过对方圈样品溯源的量值传递,确定有效磁路长度,并进行完全的空气磁通补偿,满足直接对单片样品的测量,测试非常方便,并较准确。FE-30SST LOSSMETER与目前市场上同类产品有较大区别,单机配置了经过校准的磁导计满足取向和无取向单片硅钢的测量
硅钢片铁损仪产品简介 长期以来,硅钢片的铁损是我们材料厂家、电机厂家、变压器厂家所关心的问题,依据行业标准(GB/3655-2008),采用爱泼斯坦方圈或标准磁导计(500SST/1000SST)作为检验评价硅钢片铁损的依据,该方法为IEC标准和标准推荐使用方法。FE-30SST LOSSMETER硅钢片铁损仪采用小型磁导计设计(30SST)和参考通用磁导计测试标准,通过对方圈样品溯源的量值传递,确定有效磁路长度,并进行完全的空气磁通补偿,满足直接对单片样品的测量,测试非常方便,并较准确。FE-30SST LOSSMETER硅钢片铁损仪与目前市场上同类产品有较大区别,单机配置了经过校准的磁导计满足取向和无取向单片硅钢的测量,满足较准确测量矽钢片的质量比总损耗Ps和磁感Bm。可配上位机软件,可以进行B-H磁滞回线、u-H磁导率曲线和Ps-B损耗曲线的测量,在一定情况下,满足了替代方圈标准测试硅钢条样的全性能参数,是中小型硅钢片使用企业或高校样品来源少,但需要对样片检验情况下方便和经济的小型测试设备。硅钢片铁损仪仪器特点 ● 面板直接操作,单机可以完成设定点的测试 ● 开路磁导计对单片定子片P1.5/50的损耗比对测量 ● 闭路测量可以锁定磁感Bm测试比总损耗 ● 闭路测量可以锁定励磁磁强Hm测试磁感 ● 闭路磁导计真正做到了零磁通的补偿 ● 闭路磁导计对取向、无取向硅钢的准确测量 ● 联接计算机可以完成各种曲线的测试 关键词:- 铁损仪
- 硅钢片铁损仪
- 无取向硅钢
- 磁导计
- 爱波斯坦方圈
-
硅钢片铁损仪仪器参数

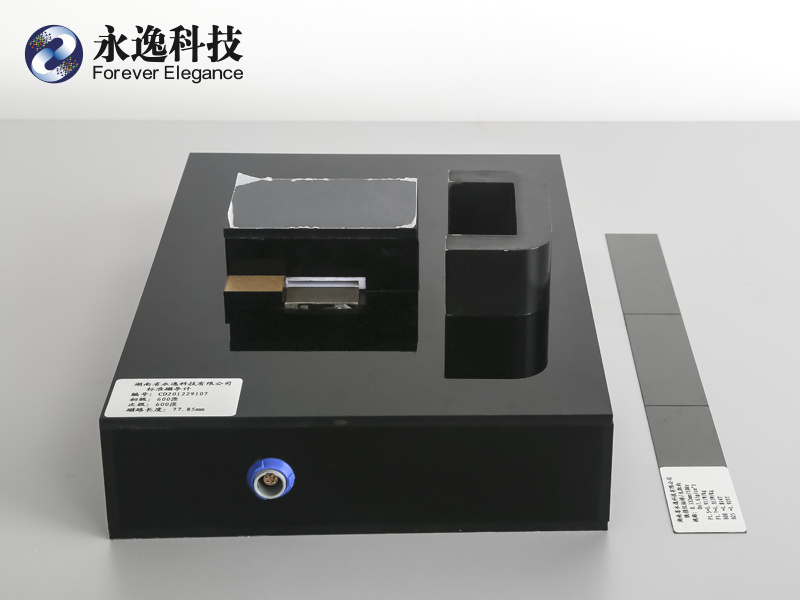

名 称 参 数 电源输入 220V ±20V/0.5A,50HZ 输出功率 15V/1.5A 测试频率 50Hz、60Hz自由选择 测试模式 锁定B测量H值和锁定H测量B值二种模式 Bm设定范围 500mT~1900mT Hm设定范围 100A/m~10000A/m 准确度 PS准确度2.0%,Bm准确度1.0% 体 积 280mm*90mm*300mm 样片要求 长度:大于100mm,宽度:20mm~30mm 样片要求 厚度:0.1mm到0.65mm 样片要求 要求样品平整,严格来讲需要将样片退火处理才可溯源国标。 硅钢片铁损仪基本配置序 号 品 名 型 号 数 量 1 测试主机 FE-30SST 1 2 单片硅钢磁导计 FE-30SST 1 3 连接线 五芯航空接头 1 4 说明书光盘 FE-30SST 1 5 二片硅钢样片(厂家检测) 牌号:470 1 说明:以上标准配置仅作参考,实际产品清单以签订合同为准。硅钢片铁损仪可选配置序 号 品 名 型 号 1 测量软件 FE-2100 2 测试电脑 联想品牌电脑(按合同为准) 3 打印机 HP激光黑白打印机(按合同为准) 4 开路测量探头 样品宽度和长度有一定要求(20mmX40mm) 5 第三方认可的硅钢样片(16片) 浙江省计量院发布 说明:用户可根据自己的需要订购,也可根据特殊要求订购非标件。 -
硅钢片铁损仪软件功能 ● 软件系统支持WinXP/NT/7等主流操作系统 ● 测试过程全自动,无需要人工操作(只需要放上样片) ● 可锁定磁感(B)测定磁场(H)值,也可以锁定磁场(H)测量磁感(B)值 ● 测试过程中实时采集波形,并可随时中止操作 ● 软件采用数据库文件格式,支持直接打印并将结果导出至Excel表格中 ● 可直接对数据进行保存、删除、清除等操作 ● 可多点测量,并可对数据进行组簇设置 ● 通过多点组簇,可显示磁滞回线、磁化曲线、磁导率曲线和损耗曲线 ● 支持各种型号的打印机,可将测试报告直接打出 ● 可将测试报告生成JPG、Bmp文件格式,并可通过Email发送报告文件 测试界面

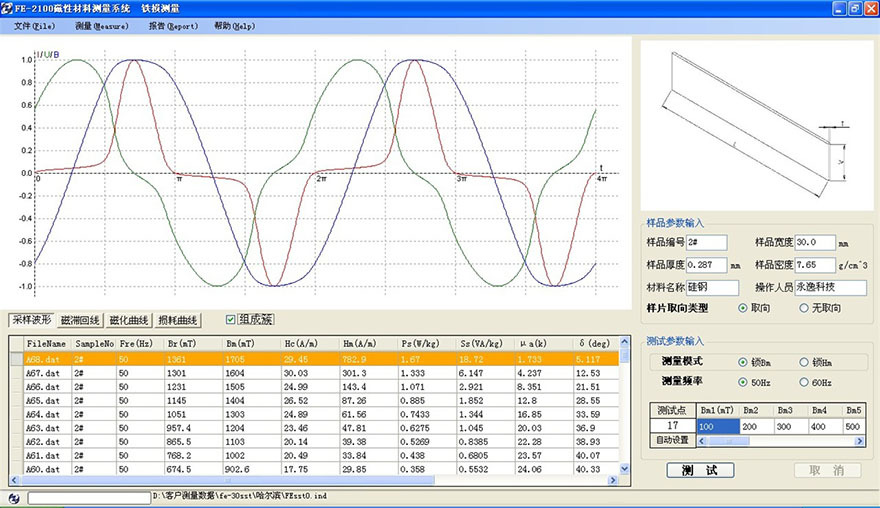

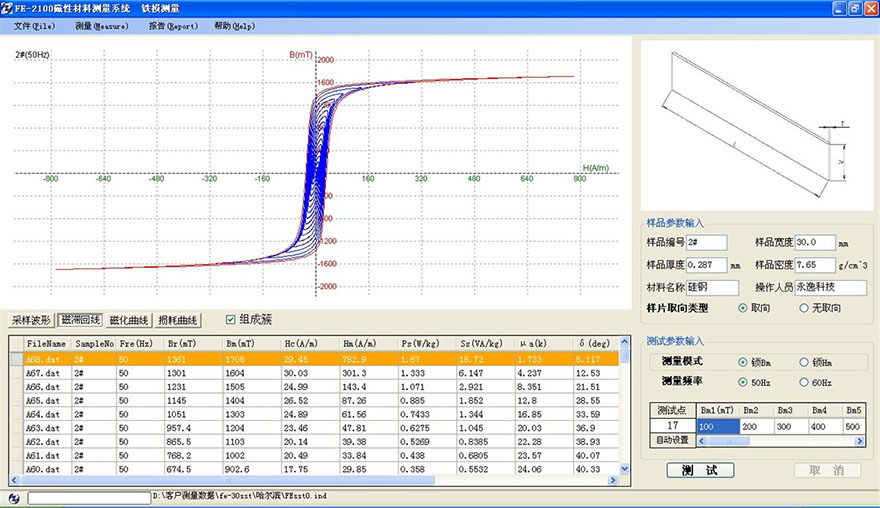

带测试软件的采样波形图硅钢片磁化曲线测试图磁滞回线(组簇)分析界面硅钢片损耗曲线界面
