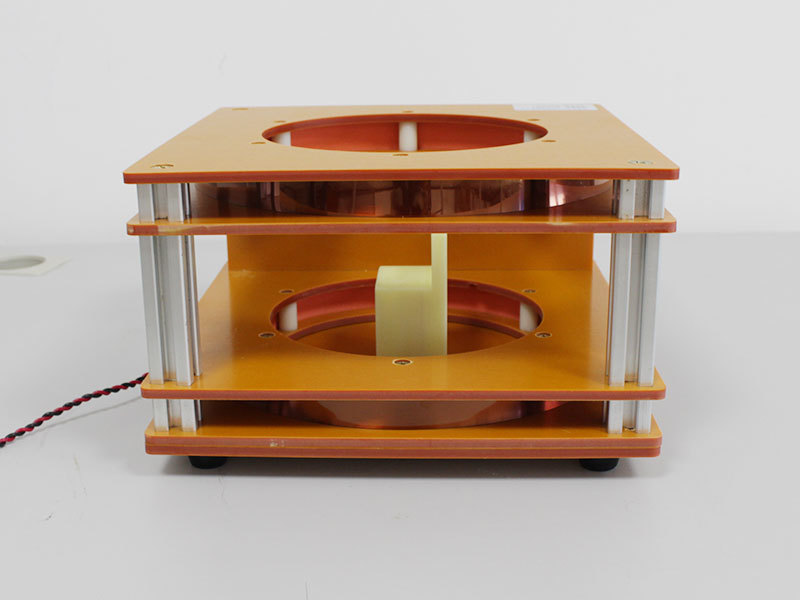

配置亥姆霍兹线圈


FE-2100MQ稀土永磁材料品质测试装置采用磁通计和亥姆霍兹线圈测试稀土材料品质已经成为目前企业之间流行的检验方式,测试材料磁性能上虽然没有永磁材料BH测量装置准确,还不能提供材料內禀矫顽力Hcj参数,但由于其测试磁矩数据更加可靠,设备成本更低,适合所有的材料制造和用户之间进行传递和交流,将在以后的磁测量领域中起到更大的作用。


电话

咨询热线:


  • 产品描述
  • 技术指标
  • 测试实例
    • 商品名称: 配置亥姆霍兹线圈

    FE-2100MQ稀土永磁材料品质测试装置采用磁通计和亥姆霍兹线圈测试稀土材料品质已经成为目前企业之间流行的检验方式,测试材料磁性能上虽然没有永磁材料BH测量装置准确,还不能提供材料內禀矫顽力Hcj参数,但由于其测试磁矩数据更加可靠,设备成本更低,适合所有的材料制造和用户之间进行传递和交流,将在以后的磁测量领域中起到更大的作用。

    测量原理
      FE-2100MQ稀土永磁材料品质测试装置采用磁通计亥姆霍兹线圈测试稀土材料品质已经成为目前企业之间流行的检验方式,测试材料磁性能上虽然没有永磁材料BH测量装置准确,还不能提供材料內禀矫顽力Hcj参数,但由于其测试磁矩数据更加可靠,设备成本更低,适合所有的材料制造和用户之间进行传递和交流,将在以后的磁测量领域中起到更大的作用。

    产品简介
      FE-2100MQ稀土永磁材料品质测试装置采用磁通计配配置一维亥姆霍兹线圈,主要应用在对永磁器件在该线圈条件下的磁通测量,乘以线圈常数获得器件的磁矩,对于规矩尺寸的样品可推算出材料Br、Hcb和BHmax等。经实验验证采用一维线圈测试轴向充磁的圆柱、圆环和方块型稀土永磁样品,可以非常准确的测试材料的总磁矩M(准确的说是Mz),利用材料BH退磁曲线接近直线,可以比较准确的对材料的磁特性三个重要参数Br、Hcb、BHmax进行推算,从而判断材料的品质,很好的用于材料企业和材料使用企业之间进行稀土永磁材料品质的传递中,磁矩测试准确度和重复性远远优于采用BH测试仪器测试标准样品传递数据,测试效率高可以实现对所有充磁样品的全检,并及时发现器件的缺陷,同时能保证对材料磁能积等级的判断。
    关键词:
    • FE-2100MQ稀土永磁材料品质测试装置
    • 磁矩测量仪
    • 磁通量
    • 平板工装
    • 磁矩
  • 技术指标
    ◉ 供电电源:交流220V/0.5A
    ◉ 测试量程:1mWb,10 mWb,100 mWb,1000 mWb四档
    ◉ 对应输入阻抗:1k欧姆、10k欧姆、100k欧姆、1000k欧姆
    ◉ 测试准确度:0.5%
    ◉ 漂移度:1uWb /分钟
    ◉ 最小分辨率:0.1uWb(对应2mwb量程)
    ◉ 体积:285mm×300mm×100mm,重量:3kg;(宽*深*高)
    ◉ 使用环境:0℃至+50℃,湿度:35~80%。



  • 1、SmCo28H样品尺寸:L20mm×W10mm×5mm,采用FE-2100H永磁材料测量装置测试数据如下:Br=10.83kGs,Hcb=10.26kOe,Hcj≥30kOe,BHmax=27.78MGOe。
     采用FE-2100MQ 稀土永磁材料品质测试装置配置一维亥姆霍兹线圈(urec按1.05计算):

    编号

    M(uWbm)

    Ø(mWb)

    Br(T)

    Hcb(kOe)

    BHmax(MGOe)

    1

    1.059

    2.659

    1.088

    10.08

    27.42

    2

    1.059

    2.659

    1.088

    10.08

    27.41

    3

    1.059

    2.66

    1.088

    10.09

    27.43

    4

    1.06

    2.663

    1.089

    10.1

    27.49

    5

    1.059

    2.661

    1.088

    10.09

    27.45

    6

    1.059

    2.661

    1.088

    10.09

    27.45

    7

    1.06

    2.663

    1.089

    10.1

    27.49

    8

    1.059

    2.661

    1.088

    10.09

    27.44

    9

    1.059

    2.66

    1.088

    10.09

    27.43

    10

    1.06

    2.662

    1.089

    10.09

    27.47

    平均值

    1.0593

    2.6609

    1.0883

    10.09

    27.448

    最大值

    1.06

    2.663

    1.089

    10.1

    27.49

    最小值

    1.059

    2.659

    1.088

    10.08

    27.41

    正偏差%

    0.066

    0.0789

    0.0643

    0.0991

    0.1530

    负偏差%

    -0.028

    -0.0714

    -0.0276

    -0.0991

    -0.1384

    测试重复性好,Br测试准确度与BH测试装置比较差异控制在0.6%范围内,采用磁导率系数按1.05计算(可以进行优化),Hcb偏差在1.56%以内,BH偏差1.04%。

    2、N30M样品尺寸:D13.08mm×H6.35mm,采用FE-2100H永磁材料测量装置测试数据如下:Br=11.06kGs,Hcb=10.68kOe,BHmax=29.53MGOe。
     采用FE-2100MQ 稀土永磁材料品质测试装置配置一维亥姆霍兹线圈(urec按1.05计算):

    编号

    M(uWbm)

    Ø(mWb)

    Br(T)

    Hcb(kOe)

    BHmax(MGOe)

    1

    0.9232

    2.319

    1.105

    10.52

    29.06

    2

    0.923

    2.318

    1.105

    10.52

    29.05

    3

    0.9227

    2.318

    1.104

    10.52

    29.03

    4

    0.9226

    2.317

    1.104

    10.52

    29.02

    5

    0.9227

    2.318

    1.104

    10.52

    29.03

    6

    0.9226

    2.317

    1.104

    10.52

    29.02

    7

    0.9223

    2.317

    1.104

    10.51

    29.01

    8

    0.9221

    2.316

    1.104

    10.51

    28.99

    9

    0.9216

    2.315

    1.103

    10.5

    28.96

    10

    0.9216

    2.315

    1.103

    10.5

    28.96

    平均值

    0.92244

    2.317

    1.104

    10.514

    29.013

    最大值

    0.9232

    2.319

    1.105

    10.52

    29.06

    最小值

    0.9216

    2.315

    1.103

    10.5

    28.96

    正偏差%

    0.0824

    0.08632

    0.09058

    0.0572

    0.1620

    负偏差%

    -0.0914

    -0.0863

    -0.09058

    -0.1332

    -0.1827

    测试重复性好,Br测试准确度与BH测试装置比较偏差0.2%,采用磁导率系数按1.05计算(可以进行优化),Hcb偏差在1.55%以内,BH偏差1.75%。
