FE-2100RB表磁分布测量装置(自动版)

浏览量:
产品名称

FE-2100RB表磁分布测量装置(自动版)

FE-2100RB表磁分布测量装置结合多极磁环生产厂家和电机企业用户的实际需求,经过精心设计测试台体和对电机的精确控制,实现对表面磁场分布进行准确测量优良产品。是对磁体充磁精度进行正确的评估,磁环品质检验不可缺少的工具。
没有此类产品
产品详情
技术指标
软件界面
产品简介
  随着人们对电机数量和品质的需求也得到大大地提高,这些都对多极磁环的生产提出更高的要求。如何开发生产出高品质的多极磁环,如何鉴定多极的品质、如何利用磁环设计出高品质的电机都对磁环的检验提出更高的要求。以前,用手工结合简单的卡具的方法因为误差大、精度低、耗时长、检验指标少,所以远远不能满足使用要求。永逸科技有限公司正是着眼于这些方面,利用计算机控制及数据采集,结合用户的实际需要开发了本系统。
  FE-2100RB型表磁分布测量装置结合多极磁环生产厂家和电机企业用户的实际需求,经过精心设计测试台体和对电机的精确控制,实现对表面磁场分布进行准确测量优良产品。是对磁体充磁精度进行正确的评估,磁环品质检验不可缺少的工具。
  可提供XY坐标、P极坐标、3D磁场分布和相对基波进行谐波分析等测试报告,为电机设计提供准确的磁场分布数据。高同心度设计和探头回位的高精度水平,是该设备品质的保证,产品综合性能强。



产品特点
● 三维磁场分布波形直观数据分析强大
● 全自动XYZ手持探头位移控制
● XYZ方向可通过微调旋钮进行微调
● 能较准确的从磁极零点附近开始检测
● 单片机内部控制,量程可任意设计
● 旋转同心度优于0.05mm
● 步进电机台面转动平稳,抖动小于0.03mm
● 具有磁极自动回零和与基波比较功能



未找到相应参数组,请于后台属性模板中添加
技术指标
被测参数 测试速度 旋转同心度 探头移动精度 最高测试点数 高斯计量程
数  值 30S~60S 0.05mm 0.01mm 36000点

七档自动量程

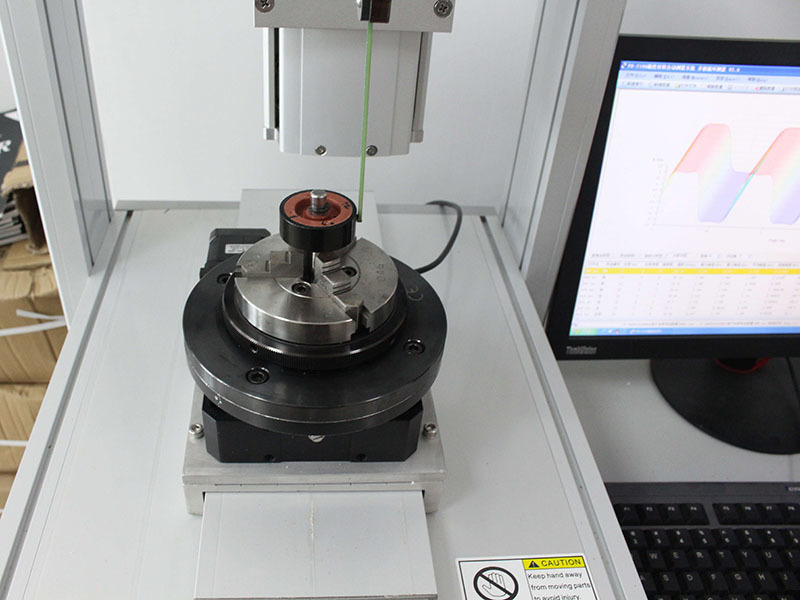

旋转平台
● 三爪卡盘旋转同心度:0.01mm ,整体同心度优于:0.05mm
● 光学电动平移台,型号:01RS004光学电动动旋转平台台,变比1:180
● 台湾千岛三爪卡盘,型号:SE-03型
● 精密测量最高测试点数36000步/转,测试时间30~60秒可调整

测量探头
● 自动量程四档:0.2k/0.4k/1k/2k/4k/10k/20kGs七档自动量程
● 分辨率:对应各档满量程0.2%,400Gs 以下,0.1Gs有效
● 准确度:对应各档满量程1.0%
● 配送一标准磁场,磁场1000Gs±5Gs,定标精度:0.5%,用于磁场校对

测量说明
● 普通横向探头:厚度0.65mm,宽度:3.5mm,前端伸出长度:60mm
● 内环测量范围:Φ10mm ~ Φ76mm,大型样品需要加测量工装
● 外环测量范围:Φ6mm ~ Φ82mm,大型样品需要加测量工装

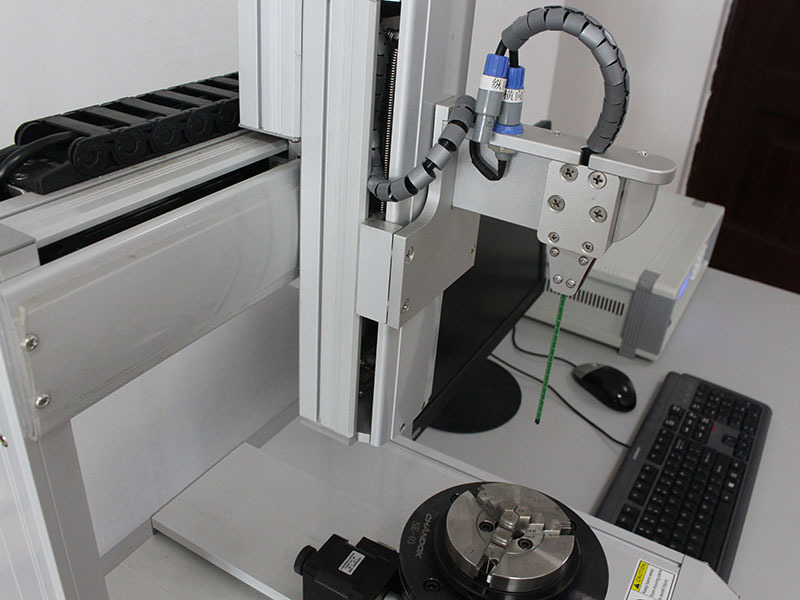

● 探头三方向行程距离:X轴:200mm,Y轴:200mm,Z轴:100mm



直角坐标分析图
极坐标分析图

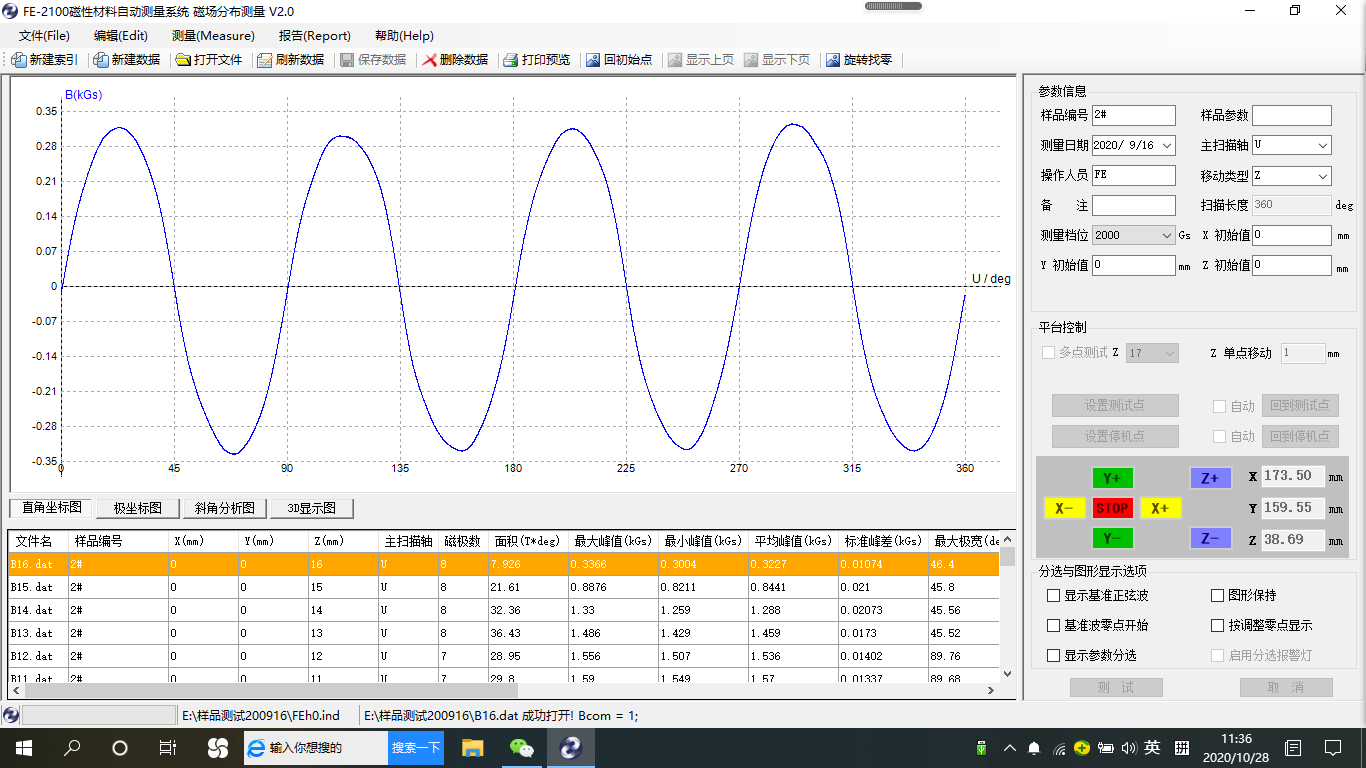

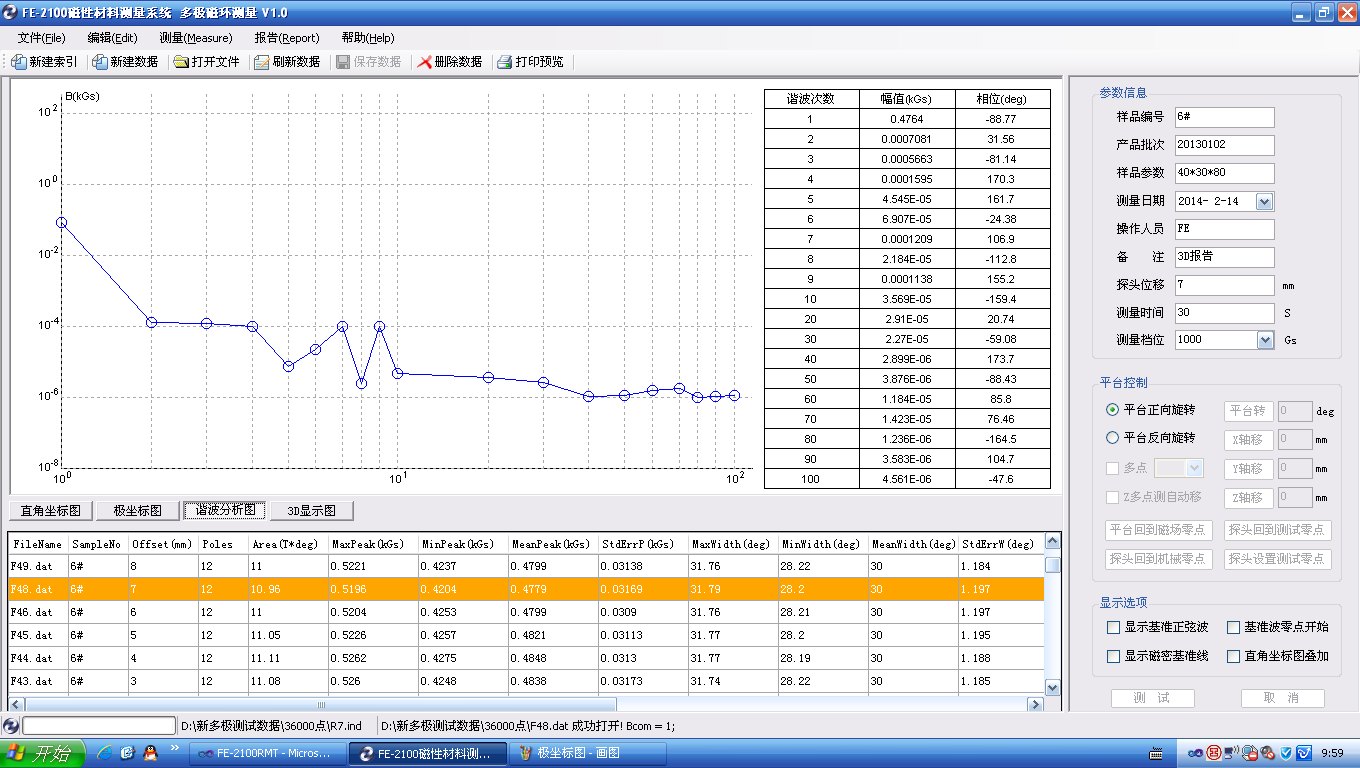

磁场谐波分析图
磁场三维分布图
暂未实现,敬请期待
暂未实现,敬请期待
