FE-2100SD-3软磁直流测量仪
FE-2100SD-3软磁直流测量仪
产品简介
FE-2100SD-3软磁材料直流磁性能测试系统主要用于测量在直流静态下的各种软磁铁氧体、纯铁、硅钢、坡莫合金、非晶和纳米晶等环样或开路条棒带状软磁材料的基本磁化曲线和磁滞回线，准确测量其起始磁导率μi、最大磁导率μm、饱和磁感应强度Bs、剩磁Br和矫顽力Hc等静态磁特性参数。（开路测量只测量Bs和Hc，其中不导磁材料则只测试磁导率）
应用特点
自动完成闭路样品的退磁处理，退磁方式为交流低频退磁，频率不高于10Hz，保证金属软磁材料初始磁导率的重复性；采用冲击法测试闭路样品软磁材料的基本磁化曲线和磁导率曲线；采用冲击法测试软磁材料的静态磁滞回线及相关参数；采用螺线管磁通计法测试圆柱形铁磁棒状的直流磁性能，并通过磁化强度对外加磁场的关系曲线施行退磁修正，获得材料的真实磁化强度对磁场的关系曲线；采用B类磁导计对圆棒半硬半软铁磁样品进行大量测试试验；允许采用扫描法在开路螺线管和磁导计中使用。
适用标准
GB/T 13012-2008 软磁材料直流磁性能的测量方法
GJB 937-90 弱磁材料磁导率的测量方法
SJ/T 10281-91 磁性零件有效参数的计算
IEC 60404-4 软磁材料直流磁性能的测量方法
IEC 404-7 开路磁性材料矫顽力的测量方法
|
励磁电源 |
输出功率(选型) | 350VA | 500VA | 1000VA |
| 输出范围 | ±35V/10A | ±50V/10A | ±50V/20A | |
| 输出电流 | 0.01A,0.1A,1A,10A | 0.02A,0.2A,2A,20A | ||
|
供电电源：220V±10%，50Hz
稳定度：0.05%
分辨率：1uA/2uA
准确度：0.1%
|
||||
| 数据采集控制模块 |
AD部分 输入电压：±5伏。
AD转换器：16位AD，速度2000-20000通道/秒。
通道输入阻抗：1兆欧姆。
系统精度：±0.1% FSR。
噪音（峰值）：小于±1LSB(典型，500个采样点)
典型AD转换速度：
USB1.1接口：200次调用/秒。每次调用可以采集1-16通道
|
DA部分 二路16位DA转换器。
输出电压：±5伏。
输出电压精度：±0.1%，分辨率12位。
输出电压建立时间：小于100微秒。
DA输出速度：2000-4000次/秒（USB2.0接口）
|
||
| 电子积分器 |
供电要求：±12V。
磁通量程：0.25~0.5~1~2~2.5~5~10~20mwb。
分辨率：0.0001mWb。
准确度：0.5%。
漂移：0.001mWb/分钟
|
|||
|
仪器型号 |
FE-2100SD |
FE-2100SD1 |
FE-2100SD3 |
|
|

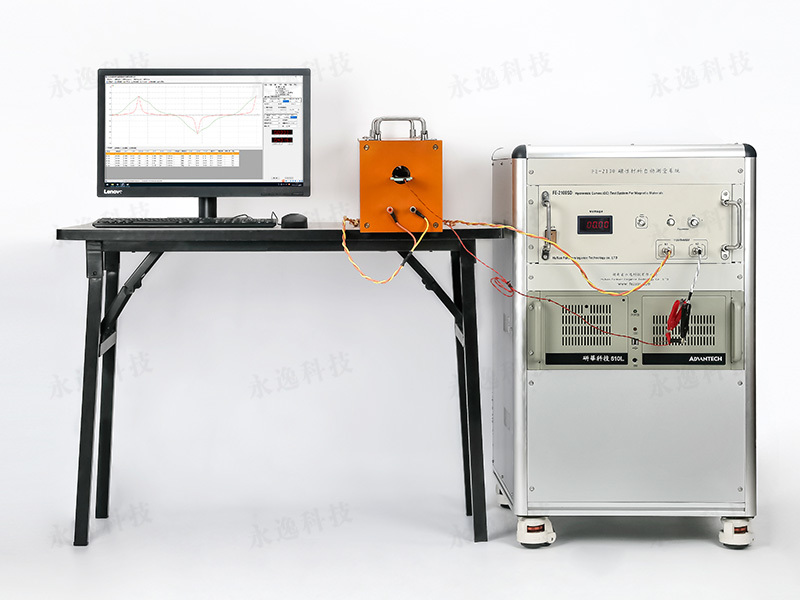

仪器图片 |
 |
 |
 |
|
|
环形样品 |
√ |
√ |
√ |
|
|
开路测量 |
螺线管 |
× |
√ |
√ |
| B类磁导计 |
× |
× |
√ |
|
|
测试范围 |
环状样品ui,ur,Br,Hc,Hs,Bs |
圆棒：ui,ur,Br,Hc,Hs,Bs |
条、棒：Br,Hc,Hs,Bs |
|
|
样品要求 |
按照GBT13012-2008规范环状样品要求内外径比≥0.8 |
适合测量铁磁圆柱体，长径比大于30 |
适合测试铁磁材料条、棒，测试样品长度要求大于100mm. |
|
|
测试曲线图 |
 |
 |
 |
|
