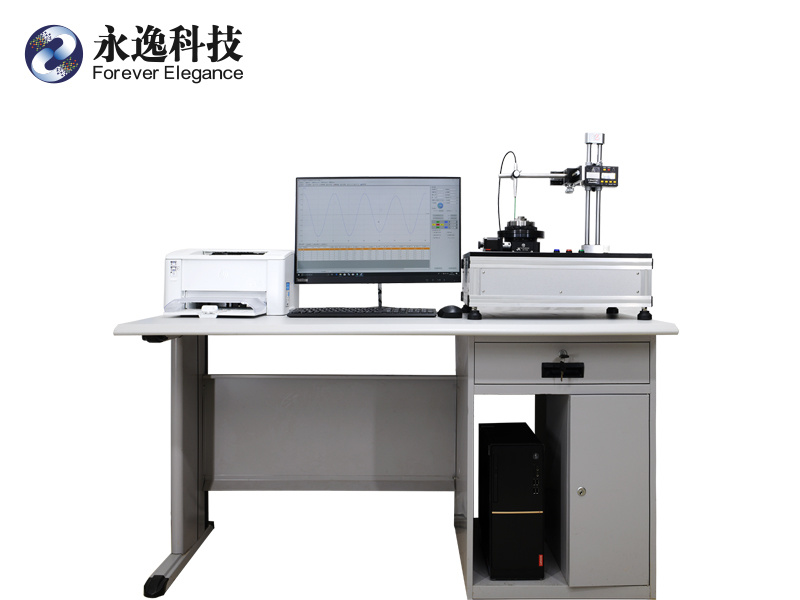

FE-2100R型表磁分布测量装置(手动款)结合多极磁环生产厂家和电机企业用户的实际需求,经过精心设计测试台体和对电机的比较精确的控制,实现对表面磁场分布进行准确测量优良产品。是对磁体充磁精确度进行正确的评估,磁环品质检验不可缺少的工具。
所属分类:

咨询热线:
- 产品描述
- 技术指标
- 软件界面
-
- 商品名称: 非标磁组件磁场分布测量
- 适用范围: 磁组件非标定制
FE-2100R型表磁分布测量装置(手动款)结合多极磁环生产厂家和电机企业用户的实际需求,经过精心设计测试台体和对电机的比较精确的控制,实现对表面磁场分布进行准确测量优良产品。是对磁体充磁精确度进行正确的评估,磁环品质检验不可缺少的工具。

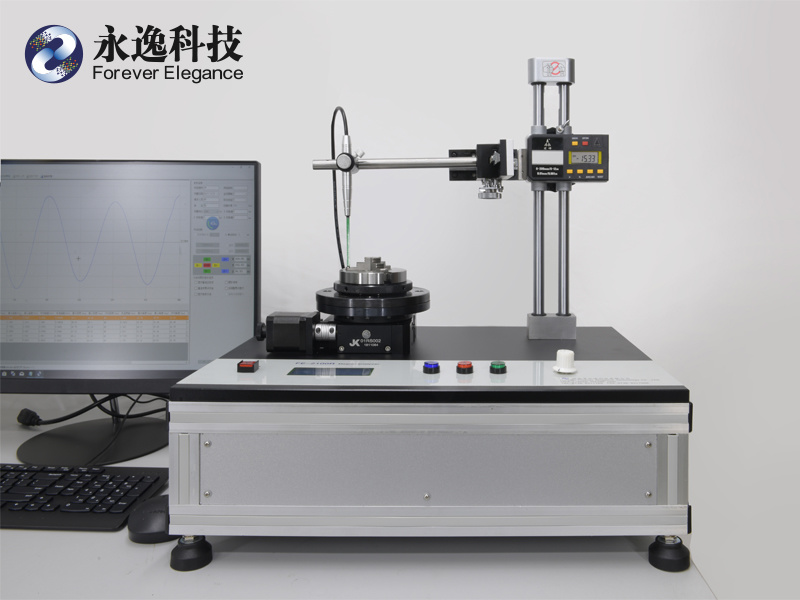

产品简介 随着人们对电机数量和品质的需求也得到大大地提高,这些都对多极磁环的生产提出更高的要求。如何开发生产出高品质的多极磁环,如何鉴定多极的品质、如何利用磁环设计出高品质的电机都对磁环的检验提出更高的要求。以前,用手工结合简单的卡具的方法因为误差大、精度低、耗时长、检验指标少,所以远远不能满足使用要求。永逸科技有限公司正是着眼于这些方面,利用计算机控制及数据采集,结合用户的实际需要开发了本系统。FE-2100R型表磁分布测量装置(手动款)结合多极磁环生产厂家和电机企业用户的实际需求,经过精心设计测试台体和对电机的比较精确的控制,实现对表面磁场分布进行准确测量优良产品。是对磁体充磁精确度进行正确的评估,磁环品质检验不可缺少的工具。可提供XY坐标、P极坐标、3D磁场分布和相对基波进行谐波分析等测试报告,为电机设计提供准确的磁场分布数据。高同心度设计和探头回位的高精度水平,是该设备品质的保证,采用自主开发的三维测试软件刷新速度快,全方位显示空间磁场分布,产品综合性能强。仪器特点 ● 可根据用户的不同需要,定制开发不同型号需求的仪器 ● 采用横向探头测量多极磁环的内表面和外表面 ● 采用横向或纵向探头测量多极磁环的端面 ● 采用光学电动平移台,运行更加平稳,型号:01RS002,变比1:180 ● 采用台湾三爪卡盘,旋转同心度:0.01mm ,整体同心度优于:0.05mm ● 精密测量最高测试点数36000步/转,测试时间30-60秒可调整 ● 可对测试波形进行谐波分析,并可输出每个谐波分量数据 ● 自动判断磁环的极数和磁极的极性 ● 测试结果包含每个磁极的峰值、角度、面积、宽度和半高宽 ● 显示各极磁场峰值最大值、最小值和平均值,具有自动测量功能 ● 显示各极磁极宽度最大值、最小值和平均值,具有自动测量功能 ● 显示各磁极面积和半高宽测量值、具有自动测量功能 ● 具有自动找零功能和带有防抖动无效数据剔除功能 ● 自动输出单周XY坐标,极坐标图表报告功能 ● 对同一样品,组合测试点,沿Z轴对应位置的径向三维磁场分布显示功能 ● 各磁极角度、宽度、峰值、半高宽、占空比等参数输出功能 ● 数据采集分0.2k/0.4k/1k/2k/4k/10k/20kGs七档自动量程,更加准确可靠 关键词:- 多极磁环分布测量装置
- 表磁分布测量
- 表磁测量
- 表面磁场测量
- 永逸科技
-
仪器参数
步进电机驱动器 精密电动旋转平台(标配款) 供电电源:12V ~40VDC 台面直径:100mm 容量:0.1KVA 传动比:180:1 输出电流:峰值2.6A/相(Max) 分辨率(8细分):0.00125° 驱动方式:空间矢量双极恒流驱动 重复定位精度:<0.005° 励磁方式:十六种细分模式可选 最大速度:25°/s 绝缘电阻:常温常压下>100MΩ 步进电机:2相 绝缘强度:常温常压下0.5KV,1Min 最大静转矩:40Ncm 最大中心负载:50kg FE-105高斯计 数据采集与运动控制 量程范围:0.2k/0.4k/1k/2k/4k/10k/20kGs 七档自动量程
AD转换:16bit, 8通道 精度:对应各档满量程0.2% 转换误差:0.05%(满量程) 准确度:对应各档满量程1.0% 步进脉宽:< 20 μs 技术指标内环测量范围 Φ10mm-Φ71mm,(大于Φ71mm可选配不同测试工装) 外环测量范围 Φ6mm-Φ80mm,(大于Φ80mm可选配不同测试工装) X轴(左右)行程 100mm(粗调)+ 80mm(微调) Y轴(前后)行程 100mm(粗调)+80mm(微调) Z轴(上下)行程 150mm(手轮调节,带刻度显示) 磁场测量精度 对应各档满量程0.2%,400Gs 以下,0.1Gs有效 步进角度分辨率 0.01° XY轴标尺分辨率 调节精度0.1mm Z轴标尺分辨率 分辨率0.01mm,回位精度±0.02mm 说明:以上为手动款标准配套,可根据用户需要订购不同需求的测量仪器基本配置序 号 品 名 型 号 数 量 1 测试平台 (可根据用户要求定制) 1 2 步进电机驱动器 SD-20403 1 3 数据采集与运动控制单元 ARM Cortex-M3 1 4 高斯计 FE-105 1 5 测量软件 FE-2100R 1 6 电脑 联想品牌电脑 1 7 打印机 HP激光黑白打印机 1 8 标准磁场 磁场1000Gs±5Gs 1 说明:以上标准配置仅作参考,实际产品清单以签订合同为准。可选配置序 号 品 名 型 号 1 标准样品第三方检测报告 磁场1000Gs±5Gs 2 横向高斯计探头 FE-105 3 纵向高斯计探头 FE-105 说明:用户可根据自己的需要订购,也可根据特殊要求订购非标件。 -
软件功能 ● 测量软件可运行于Windows XP/7/8/10 等操作系统 ● 软件采用.net平台开发,符合Windows软件规范,操作直观简捷 ● 支持各种型号的喷墨或激光打印机 ● 测试报告中可任意添加用户标志和企业名称 ● 测试报告有中、英文格式,具有打印预览功能,可方便地调整大小和边距 ● 可将测试报告转换为JPG、bmp图片文件格式 ● 可直接通过E-mail发送彩色的测试报告,非常快捷 ● 有数据库功能,可将测试数据输出到EXCEL中,便于对测试结果进行分析 测试界面

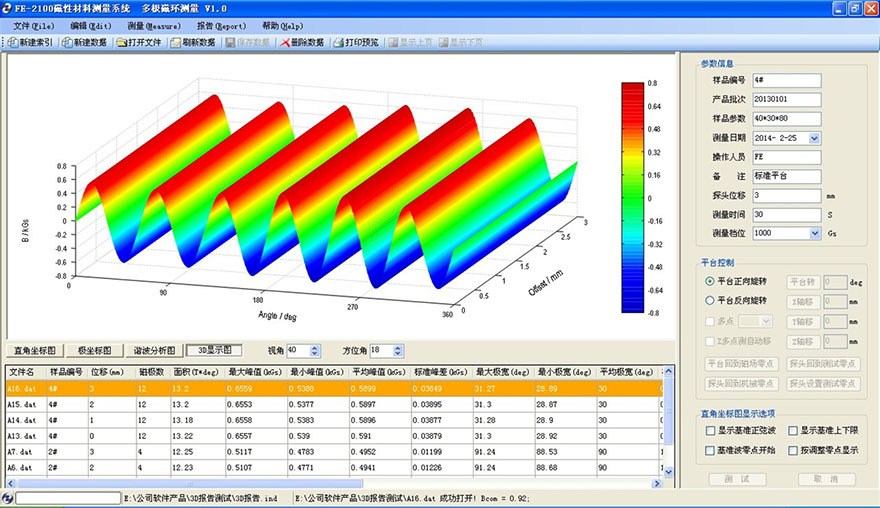

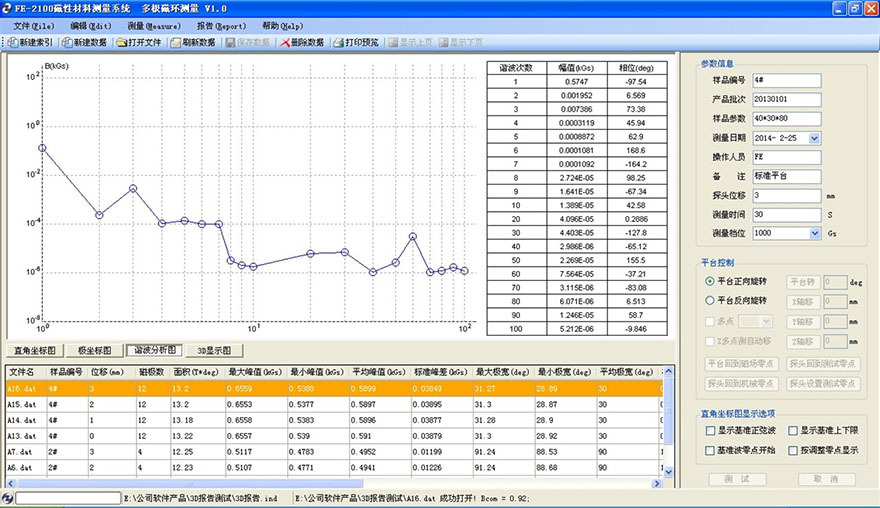

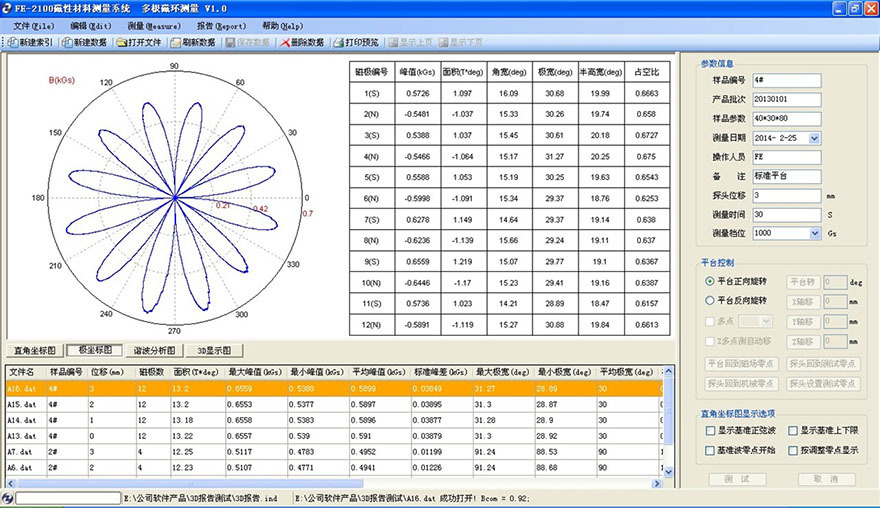

直角坐标分析图极坐标分析图磁场谐波分析图磁场三维分布图
