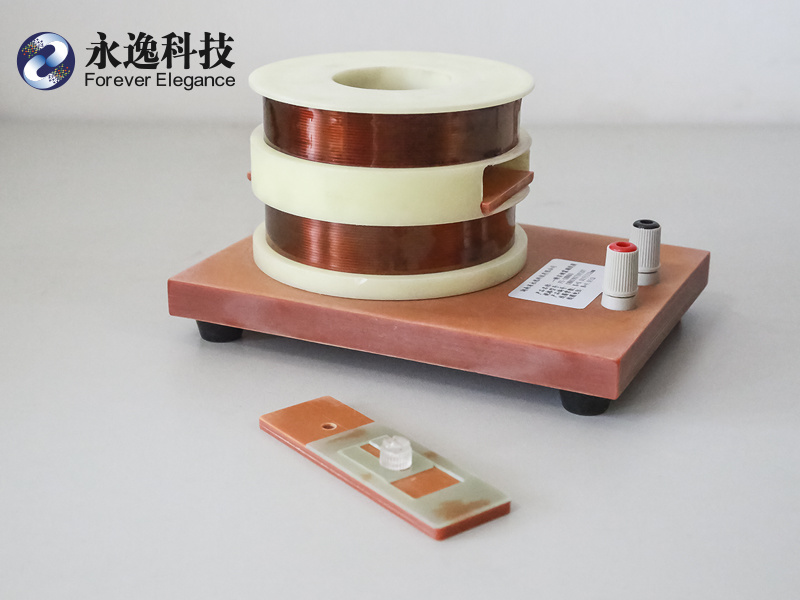

FE-2100MQ微型磁矩测量仪
所属分类：
咨询热线：
- 产品描述
- 技术指标
- 测试实例
-
- 商品名称: FE-2100MQ微型磁矩测量仪
FE-2100MQ微型磁矩测量仪属于FE-2100MQ稀土永磁材料品质测试装置加微型亥姆霍兹线圈。目前稀土材料厂家测量稀土材料品质都是采用磁通计和亥姆霍兹线圈来测量稀土和永磁体的磁矩，剩磁，矫顽力和最大磁能积。可以大大节省磁性材料的品质数据的测量时间，完全适合对多种磁性材料的粗略分级和筛选的工作。
测量原理FE-2100MQ微型磁矩测量仪属于FE-2100MQ稀土永磁材料品质测试装置加微型亥姆霍兹线圈。目前稀土材料厂家测量稀土材料品质都是采用磁通计和亥姆霍兹线圈来测量稀土和永磁体的磁矩，剩磁，矫顽力和最大磁能积。可以大大节省磁性材料的品质数据的测量时间，完全适合对多种磁性材料的粗略分级和筛选的工作。产品简介FE-2100MQ微型磁矩测量仪采用磁通计配配置微型亥姆霍兹线圈，主要应用在对永磁器件在该线圈条件下的磁通测量，乘以线圈常数获得器件的磁矩，对于规矩尺寸的样品可推算出材料Br、Hcb和BHmax等。经实验验证采用一维线圈测试轴向充磁的圆柱、圆环和方块型稀土永磁样品，可以非常准确的测试材料的总磁矩M（准确的说是Mz），利用材料BH退磁曲线接近直线，可以比较准确的对材料的磁特性三个重要参数Br、Hcb、BHmax进行推算，从而判断材料的品质，很好的用于材料企业和材料使用企业之间进行稀土永磁材料品质的传递中，磁矩测试准确度和重复性远远优于采用BH测试仪器测试标准样品传递数据，测试效率高可以实现对所有充磁样品的全检，并及时发现器件的缺陷，同时能保证对材料磁能积等级的判断。关键词:- 微型磁矩测量仪
- 磁矩测量
- 磁通计
- 亥姆霍兹线圈
- 微型磁矩测量
- 线圈
-
技术指标 ◉ 供电电源：交流220V/0.5A ◉ 测试量程：1mWb，10 mWb，100 mWb，1000 mWb四档 ◉ 对应输入阻抗：1k欧姆、10k欧姆、100k欧姆、1000k欧姆 ◉ 测试准确度：0.5% ◉ 漂移度：1uWb /分钟 ◉ 最小分辨率：0.1uWb（对应2mwb量程） ◉ 体积：285mm×300mm×100mm，重量：3kg；（宽*深*高） ◉ 使用环境：0℃至+50℃，湿度：35～80%。 FE-MH64 线圈参数 ◉ 测量常数：0.004875cm ◉ 电阻：132.8Ω ◉ 自由直通：46mm ◉ 精度上限为 1％时最大磁铁高度:6.5mm 最大直径：13mm FE-MH20线圈参数 ◉ 测量常数：0.00198 CM ◉ 电阻：1271 Ω ◉ 自由直通：20mm ◉ 精度上限为 1％时最大磁铁高度:5mm 最大直径：10mm -
1、SmCo28H样品尺寸：L20mm×W10mm×5mm，采用FE-2100H永磁材料测量装置测试数据如下：Br=10.83kGs，Hcb=10.26kOe，Hcj≥30kOe，BHmax=27.78MGOe。采用FE-2100MQ 稀土永磁材料品质测试装置配置一维亥姆霍兹线圈(urec按1.05计算)：
编号
M(uWbm)
Ø（mWb）
Br(T)
Hcb(kOe)
BHmax(MGOe)
1
1.059
2.659
1.088
10.08
27.42
2
1.059
2.659
1.088
10.08
27.41
3
1.059
2.66
1.088
10.09
27.43
4
1.06
2.663
1.089
10.1
27.49
5
1.059
2.661
1.088
10.09
27.45
6
1.059
2.661
1.088
10.09
27.45
7
1.06
2.663
1.089
10.1
27.49
8
1.059
2.661
1.088
10.09
27.44
9
1.059
2.66
1.088
10.09
27.43
10
1.06
2.662
1.089
10.09
27.47
平均值
1.0593
2.6609
1.0883
10.09
27.448
最大值
1.06
2.663
1.089
10.1
27.49
最小值
1.059
2.659
1.088
10.08
27.41
正偏差%
0.066
0.0789
0.0643
0.0991
0.1530
负偏差%
-0.028
-0.0714
-0.0276
-0.0991
-0.1384
测试重复性好，Br测试准确度与BH测试装置比较差异控制在0.6%范围内，采用磁导率系数按1.05计算（可以进行优化），Hcb偏差在1.56%以内，BH偏差1.04%。2、N30M样品尺寸：D13.08mm×H6.35mm，采用FE-2100H永磁材料测量装置测试数据如下：Br=11.06kGs，Hcb=10.68kOe，BHmax=29.53MGOe。采用FE-2100MQ 稀土永磁材料品质测试装置配置一维亥姆霍兹线圈(urec按1.05计算)：编号
M(uWbm)
Ø（mWb）
Br(T)
Hcb(kOe)
BHmax(MGOe)
1
0.9232
2.319
1.105
10.52
29.06
2
0.923
2.318
1.105
10.52
29.05
3
0.9227
2.318
1.104
10.52
29.03
4
0.9226
2.317
1.104
10.52
29.02
5
0.9227
2.318
1.104
10.52
29.03
6
0.9226
2.317
1.104
10.52
29.02
7
0.9223
2.317
1.104
10.51
29.01
8
0.9221
2.316
1.104
10.51
28.99
9
0.9216
2.315
1.103
10.5
28.96
10
0.9216
2.315
1.103
10.5
28.96
平均值
0.92244
2.317
1.104
10.514
29.013
最大值
0.9232
2.319
1.105
10.52
29.06
最小值
0.9216
2.315
1.103
10.5
28.96
正偏差%
0.0824
0.08632
0.09058
0.0572
0.1620
负偏差%
-0.0914
-0.0863
-0.09058
-0.1332
-0.1827
测试重复性好，Br测试准确度与BH测试装置比较偏差0.2%，采用磁导率系数按1.05计算（可以进行优化），Hcb偏差在1.55%以内，BH偏差1.75%。
