FE-2100H永磁材料自动测量装置
所属分类:

咨询热线:
- 产品描述
- 技术指标
- 硬件特点
- 配置说明
- 软件功能
- 相关测试界面
- 部分购买的客户
-
- 商品名称: FE-2100H永磁材料自动测量装置
- 商品编号: 1085210701053186048
FE-2100H永磁材料磁性测量仪适用于测量各种铁氧体、铝镍钴、钕铁硼和钐钴等永磁材料的剩磁Br、矫顽力Hcb、内禀矫顽力Hcj和最大磁能积BHmax等磁性能参数,并显示B&J-H磁滞回线和退磁曲线。
产品简介 FE-2100H永磁材料磁性测量仪适用于测量各种铁氧体、铝镍钴、钕铁硼和钐钴等永磁材料的剩磁Br、矫顽力Hcb、内禀矫顽力Hcj和最大磁能积BHmax等磁性能参数,并显示B&J-H磁滞回线和退磁曲线。FE-2100H永磁材料自动测量装置适用标准 ● GB/T 3217-2013 << 永磁(硬磁)材料磁性试验方法 >>● GB/T 24270-2009 << 永磁材料磁性能温度系数测量方法 >>● IEC 60404-5 << 磁性材料第5部分:永磁(硬磁)材料磁性能测量方法 >>FE-2100H永磁材料自动测量装置硬件特点 ● 可测量材料:铁氧体、铝镍钴、钕铁硼和钐钴、稀土等永磁材料;● 可测量的样品形状: 圆柱、方块、环形和瓦形等形状的永磁材料;● 可测量的磁性能:剩磁Br、矫顽力Hcb、内禀矫顽力Hcj和最大磁能积BHmax等磁性能参数;● 可测温度范围:满足常温到200℃永磁材料温度曲线的测量;(选配)● 电磁铁设计特点:采用极柱抱死结构设计,改变了传统电磁铁锁紧困难的物理性问题;● 操作简便:除设置永磁测量参数和摆放样品外,测试过程一次性完成,测量时间短;● 自动设定量程:采用微机控制和A/D、D/A转换技术,自动设定测试磁场和测试量程;● 精确性:自动修正积分漂移和霍尔探头非线性,从而保证测量数据的精确度;● 可选配的测试工装:(1)可根据样品测试需要选择不同的工装;(2)提供测试需要的平极头、收缩极头、加热极头或瓦型极头;(3)提供与样品匹配的固定J线圈。FE-2100H永磁材料自动测量装置软件特点 ● 操作系统:Win XP/7/8/10中文或英文操作系统;● 语言显示:支持中文或英文双语显示;● 操作特点:(1) 测量过程中测试波形曲线实时显示,可随时中止测量;(2) 软件最多可同时叠加显示4条测量结果曲线,更直观的比较不同条件下的差异;(3) 软件内置各种材料的温度系数,可为温度修正提供数据参考;(4) 测量周期为30-120秒(具体取决于样品类型和操作人员的熟练程度);● 存储特点:(1) 测量结果自动保存(按测试编号保存或手动干预保存)(2) 样品编号、尺寸、参数等数据可自动保存,减少人工差错;(3) 软件有打印预览功能,也可直接打印测量结果和测试曲线;(4) 测量结果和测试曲线可输出为BMP等图形格式,也可导出为数据表格形式,并可用Excel等软件做统计处理;关键词:- 永磁材料测量
- 永磁材料测量装置
- 磁性能参数
- 永磁材料测量方法
- 磁测量
-
FE-2100H永磁材料自动测量装置主要技术参数1、技术指标材料在恒温条件下,测试满足:
被测参数 HcB(%)
HcJ(%) Br(%)
BHmax(%)
不确定度(K=2) 1.0 1.0 1.0 2.0 重复性(恒温) ±0.3 ±0.3
±0.3
±1.0
说明:测试准确度溯源有资质实验室样品。2、电磁铁根据样品的尺寸大小或矫顽力大小的不同选择不同的电磁铁,有以下几种选择:型号
DCT-140
DCT-200
DCT-250
DCT-300
极柱
140mm
200mm
250mm
300mm
极面(收缩)
60mm
60mm
80mm
100mm
可调气隙
60mm
80mm
80mm
80mm
磁场
1.8T
2.8T
3.0T
3.2T
电阻
≤5Ω
≤3Ω
≤2.5Ω
≤2Ω
重量
约200KG
约800KG
约1400KG
约3000KG
3、电磁铁间隙磁场范围型号 DTC-140(收缩到60mm) DTC-200(收缩到60mm) DTC-250(收缩到80mm)
DTC-300(收缩到100mm)
20mm间隙 1.8T 2.5T 2.5T 2.5T 10mm间隙 2.5T 2.9T 2.9T 2.9T 5mm间隙 2.7T 3.2T 3.2T 3.2T 4、电源参数励磁电源配置不同的电磁铁可以产生不同范围(更高)的磁场,有多种规格供不同的客户选择,输出功率在2kVA到16kVA。型号 140型电源 200型电源 250型电源 300型电源 输出功率 2kA 4KA 5KA 16KA 供电电源 单相220V,50Hz
三相380V,50Hz
三相380V,50Hz 三相380V,50Hz
输出电压 ±100V
±120V
±150V
±200V
输出电流 ±20A ±40A ±60A ±80A 稳定度 0.05% 输出保护 过压、过流、短路保护 工作环境 0-40℃,40-80% RH ,无结露 重量 80kG 5、B&H仪技术参数FE-210B1磁通计(自动量程相应,用于H测试)FE-210B磁通计是采用RC电子积分器原理而设计的,它的主要性能指标如下:● 显 示:4 1/2 LED表头显示;● 自动量程:2.5/5.0/10/20 mWb;各档对应模拟输出:0~±5V,误差:±0.5%;分辨率:1µWb;● 磁通计量程根据输入材料的品种和材料的几何尺寸,自动计算档位;● 漂 移:1µWb/分钟,漂移调节为手动;● 阻 抗:10kΩ;FE-210H 高斯计(自动量程相应)FE-210H高斯计是采用霍尔效应原理而设计的,它的主要性能指标如下:● 显 示:4 1/2 LED表头显示;● 自动量程:0.5、1、1.5、3.0T或0.5/1.0/2.0/4.0 T,各档对应模拟输出:0~±5V,误差:0.5% ,分辨率:1mT;● 线性度优于:±0.2%(计算机修正);霍尔片温度系数:0.06%/℃;● 进口霍尔芯片探头(线性修正范围:0~2.5T),采用软件校准优于0.3%。● 霍尔探头上下前后移动均能保证霍尔片的水平度。FE-210B2 Fluxmeter(自动量程相应)FE-210B磁通计是采用RC电子积分器原理而设计的,它的主要性能指标如下:● 显 示:4 1/2 LED表头显示;● 自动量程:2.5/5.0/10/20 mWb;各档对应模拟输出:0~±5V,误差:±0.5%; 分辨率:1µWb;● 磁通计量程根据输入材料的品种和材料的几何尺寸,自动计算档位;● 漂 移:1µWb/分钟,漂移调节为手动;● 阻 抗:10kΩ;备注:对于一般永磁来说,只需要高斯计配合B2磁通计即可满足测量需要,但是对于一些高矫顽力的稀土永磁来说,高斯计不能满足测量需要,必须采用双积分测量(也就是需再配置B1磁通计来进行测量)。6、数据采集卡● 采用AD分别对高斯计和磁通计模拟输出H、B进行采样;● 通过软件控制励磁波形和励磁电压幅度,同时控制电源的励磁方向的切换;● 分辨率和线性度:16Bit±1/2LSB;采样频率:110kHz;● 励磁和测试时间:30~120秒(用户根据操作熟练度自选);● B、H之间转换时间:< 25μs,同步影响可以忽略,软件确定Ba、Ha。7、FE-200C加热电源(非标准配置)● 加热电源输入:220V/5A;● 加热电源输出功率:400VA;● 控制范围:50~220℃● 加热棒:100W/支;● 测试探头:/支;● 温度不确定度:±2℃,分辨率1℃● 其他非标小配件(均需要定制)8、基本配置参考项目 组件 说明 1 励磁电源 功率:2~16KVA 2 电磁铁 极柱直径:140-300mm 3 高斯计和磁通计 高斯计量程:0-3T或0-4T;磁通计量程:0-20mwb; 4 固定J线圈 按照样品尺寸定做 5 标样 ALNiCo 6 数据采集卡 12位或16位(内置励磁电源)
7 计算机 工控电脑或者联想电脑 8 测量软件 FE-2100磁性材料自动测量系统V1.0 9 打印机 惠普激光打印机 10 说明书、合格证和保修卡 电子档说明书 备注:以上配置仅供客户选型参考,具体配置以合同为准。9、选件/配件● J线圈:直接测量磁极化强度,无需绕线● 普通纯铁电极头 :与电磁铁配合产生均匀磁场● 收缩铁钴合金极头:能产生较高的励磁磁场,适合高矫顽力材料测量● 加热极头:用于测量永磁材料的高温性能,需要配置耐高温J 线圈● 瓦型夹具:用于磁瓦测量● 温控电源:50~220℃可控,配合加热极头使用 -
计算机通过数据采集卡向FE-2100H励磁电源发出励磁电流信号,同时对测量过程控制。通常使用的励磁信号是一个近似于三角波的整周期波形。在励磁电流作用下,电磁铁产生变化的磁化场,与此同时,FE-210H高斯计将磁场强度信号、FE-210B磁通计将磁通信号送到数据采集卡的双通道A/D转换器中,A/D转换器将双通道的电压信号由模拟量便成数字量后送到计算机中。计算机获得整周期测量信号后,利用软件技术对其进行各种计算处理,最后给出测量结果及各种图形。整个测试过程大约60-120秒。
-
样品尺寸(圆柱为例) 电磁铁-极柱(极面直径),最大场(5mm间隙)
φ3~80mm,H3~50mm 纯铁 DCT-140(110),最大场2.4T 一般永磁φ3~60mm,H3~50mm 稀土永磁φ5~20mm,H5~15mm
纯铁DCT-140(90),最大场2.5T
铁钴DCT-140B(60),最大场2.7T
一般永磁φ3~120mm,H3~50mm 稀土永磁φ5~25mm,H5~15mm
纯铁DCT-200(150),最大场3.0T
铁钴DCT-200B(60),最大场3.2T
一般永磁φ3~120mm,H3~50mm 稀土永磁φ5~30mm,H5~15mm
铁钴DCT-250B(80),最大场3.2T
一般永磁φ3~120mm,H3~50mm 稀土永磁φ5~35mm,H5~15mm
铁钴DCT-300B(100),最大场3.2T
以上选型仅供参考,具体设备型号、功能的选配需要以被测样品的种类、牌号和尺寸做依据。详情请联系公司技术人员进行选配。
-

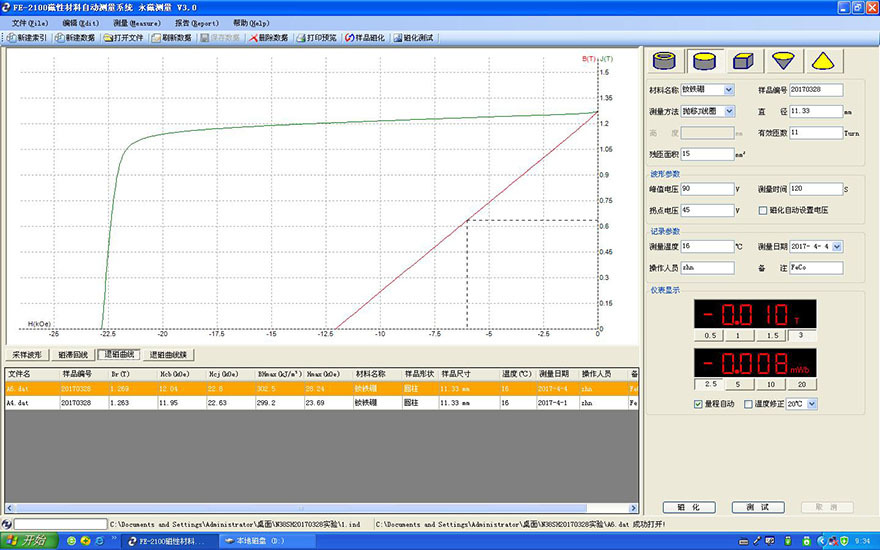

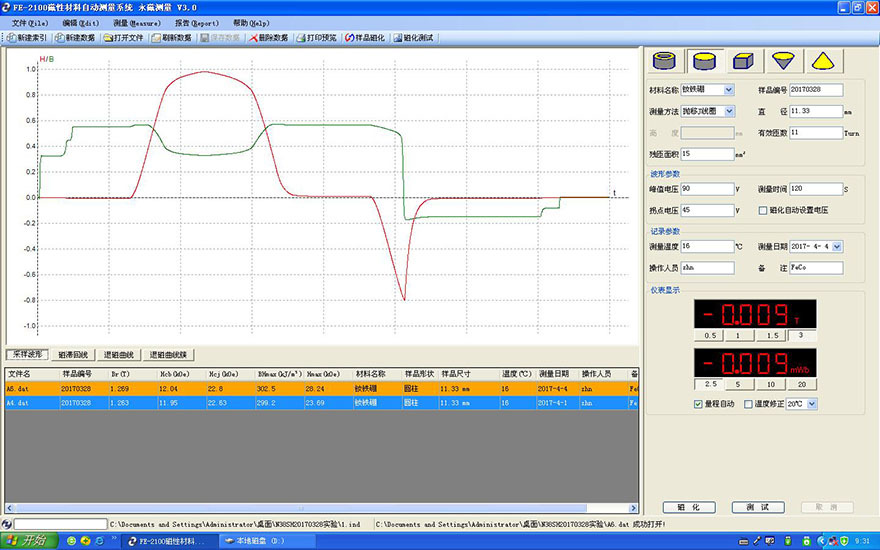

一、FE-2100H永磁材料自动测试系统1、测试能力:满足AlNiCo、NdFeB、Ferrite、SmCo等永磁材料;2、含高斯计、磁通计、数据采集卡和FE-2100磁性材料自动测试系统软件一套。3、突出技术优势3-1、磁通计漂移控制技术的提高:漂移控制1uWb/分钟,减少修正带来的误差确保重复性;3-2、Hcj和Hk测试准确度的提高,以及饱和充磁条件下测试NdFeB具有极好的重复性;3-3、电磁铁高场下位移小、极柱锁紧方便、电磁铁极柱助力上下调节灵活;3-4、测试软件(中英文):采用C#编写,操作平台兼容Windows 2000/XP,满足Win7;3-5、溯源准确性:Permagraph C (Magnet-Physik Dr.Steingroever Gmbh);3-6、测试重复性(针对所有永磁材料测试):Br、Hcb、Hcj均优于±0.2%,BHmax优于±0.5%,在宁波计量科学院采用德国磁物理Permagraph C、中国计量科学院工程部NIM-2000H进行准确度和重复性考核实验中,均体现出良好的准确度和极好的重复性。二、测试界面和报告1、采样波形界面2、磁滞回线界面3、退磁曲线4、钕铁硼退磁曲线簇5、测试报告打印
-
