亥姆霍兹线圈


用两个半径和匝数完全相同的线圈,将其同轴排列并令间距等于半径,这种线圈组合称Helmholtz线圈。用它可以产生微弱的磁场直至数百Gs的磁场;该线圈,均匀区体积大,使用空间开阔,操作简便。可实现一维、二维、三维组合磁场,可提供交、直流磁场,电流与磁场有很好的线性关系。


电话

咨询热线:


  • 产品描述
  • 技术指标
  • 线圈案例
    • 商品名称: 亥姆霍兹线圈
    • 商品编号: 1085210717352251392

    用两个半径和匝数完全相同的线圈,将其同轴排列并令间距等于半径,这种线圈组合称Helmholtz线圈。用它可以产生微弱的磁场直至数百Gs的磁场;该线圈,均匀区体积大,使用空间开阔,操作简便。可实现一维、二维、三维组合磁场,可提供交、直流磁场,电流与磁场有很好的线性关系。

    产品简介
      用两个半径和匝数完全相同的线圈,将其同轴排列并令间距等于半径,这种线圈组合称Helmholtz线圈。用它可以产生微弱的磁场直至数百Gs的磁场;该线圈,均匀区体积大,使用空间开阔,操作简便。可实现一维、二维、三维组合磁场,可提供交、直流磁场,电流与磁场有很好的线性关系。适用于各研究所,高等院校及企业做物质磁性或检测实验,应用于材料、电子、生物、医疗、航空航天、化学、应用物理等各个学科,其主要用途:产生标准磁场;地球磁场的抵消与补偿、地磁环境模拟、磁屏蔽效果的判定、电磁干扰模拟实验、霍尔探头和各种磁强计的定标、生物磁场的研究及物质磁特性的研究。
      湖南省永逸科技有限公司在亥姆霍兹线圈磁场发生方面经验丰富。目前相继开发设计出:圆形、方形、和八边形亥姆霍兹线圈,同时借助有限元设计工具,开发了补偿式八边形亥姆霍兹线圈,将线圈均匀区提高了八倍。
      用户在选择亥姆霍兹线圈时,请根据实验需要提供磁场强度、均匀区范围以及均匀度需求,我们可以在短时间内为用户提供详细的设计方式和配套电源的选型。



    应用领域
    ● 地球磁场的抵消与补偿
    ● 地磁环境模拟
    ● 磁屏蔽效果判定
    ● 电磁干扰模拟实验
    ● 产生标准磁场
    ● 生物磁场的额研究一物质磁特性的研究
    ● 产生标准磁场



    亥姆霍兹线圈使用分类
    ● 配合磁通计使用测量材料磁通量;
    ● 配合湖南省永逸科技有限公司研制的永磁品质测量仪磁偏角测量仪可进一步判别材料品质,筛选来料;
    ● 可根据需求制作水冷型亥姆霍兹线圈:磁场值可上千高斯数量级,满足客户需求;
    ● 可定制一维、二维、三维方形亥姆霍兹线圈,一般用来产生指定均匀区体积比较大、均匀度比较高, 磁场值在几个Gs至几十Gs数量级的磁场。



    关键词:
    • 亥姆霍兹线圈
    • 磁场标准线圈
    • 一维亥姆霍兹线圈
    • 二维亥姆霍兹线圈
    • 三维亥姆霍兹线圈
  • 一维亥姆霍兹线圈技术参数参考表

    线圈型号 线圈常数(K) 线圈均匀度对应线圈均匀区域(mm) 线圈电阻(Ω) A(mm) B(mm) C(mm) D(mm) E(mm) F(mm)
    FE-HM150 0.0162

    0.1%(16*16*16)、1%(33*33*33)

    83 150 40 180 54 112 17
    FE-HM200 0.022

    0.1%(20*20*20)、1%(42*42*42)

    112 200 60 240 79 120 37
    FE-HM300 0.032

    0.1%(32*32*32)、1%(63*63*63)

    164 300 80 350 129 170 52
    FE-HM400 0.04

    0.1%(48*48*48)、1%(84*84*84)

    210 370 100 430 170 230 可定制
    FE-HM500 0.05

    0.1%(60*60*60)、1%(105*105*105)

    266 470 120 530 220 280 可定制
    FE-HM600 0.06

    0.1%(72*72*72)、1%(125*125*125)

    318 570 140 630 270 330 可定制
    FE-HM700 0.07

    0.1%(84*84*84)、1%(145*145*145)

    371 670 160 730 315 380 可定制
    FE-HM800 0.08

    0.1%(96*96*96)、1%(165*165*165)

    423 770 180 830 360 430 可定制
    FE-HM900 0.09

    0.1%(96*96*96)、1%(188*188*188)

    474 870 200 930 410 480 可定制
    非标 可根据客户使用要求设计制作(可制作水冷型线圈)
    备注

    本表仅作为参考数据,实际线圈标准请联系销售经理胡先生(Sales Manager:Mr. Hu):点击这里给我发消息

    E-Mail:  85762501@qq.com

    微信:15273822576

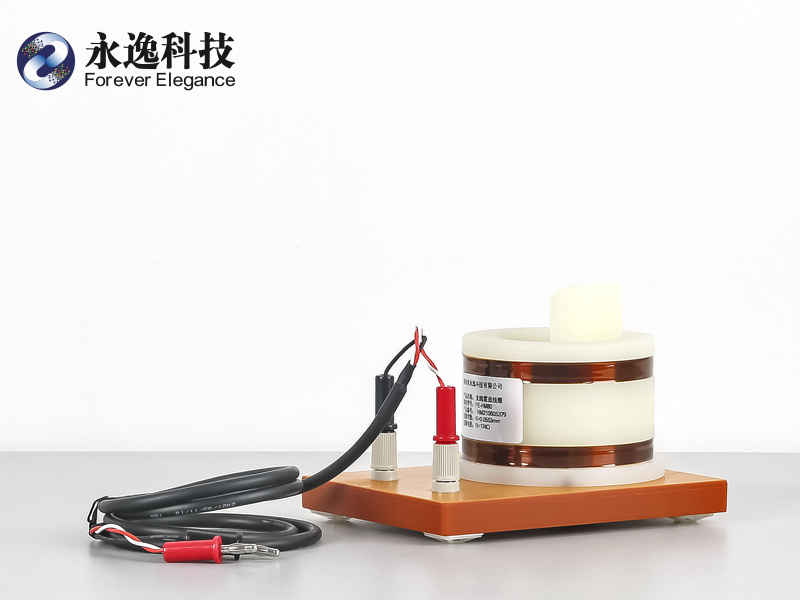

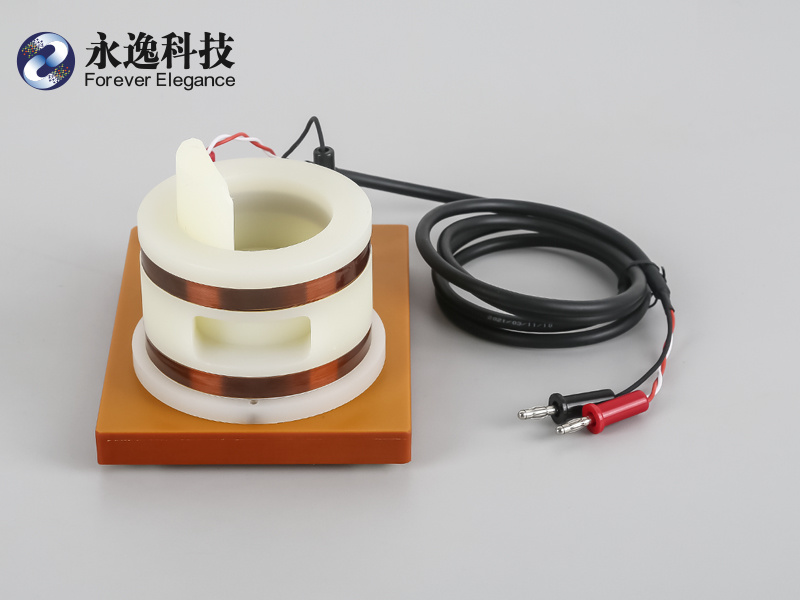

  • FE-MF圆形一维亥姆霍兹线圈
    ● 线圈内空直径约145mm,线圈外直径约240mm;
    ● 线圈绕线线径1.5mm,线圈电阻3欧姆;
    ● 线圈输入电流5A时,对应线圈中心磁场不低于100Gs;
    ● 线圈均匀度1%时,对应线圈中心均匀区域大小优于40*40*40mm;
    ● 线圈均匀度0.5%时,对应线圈中心均匀区域大小优于32*32*32mm。

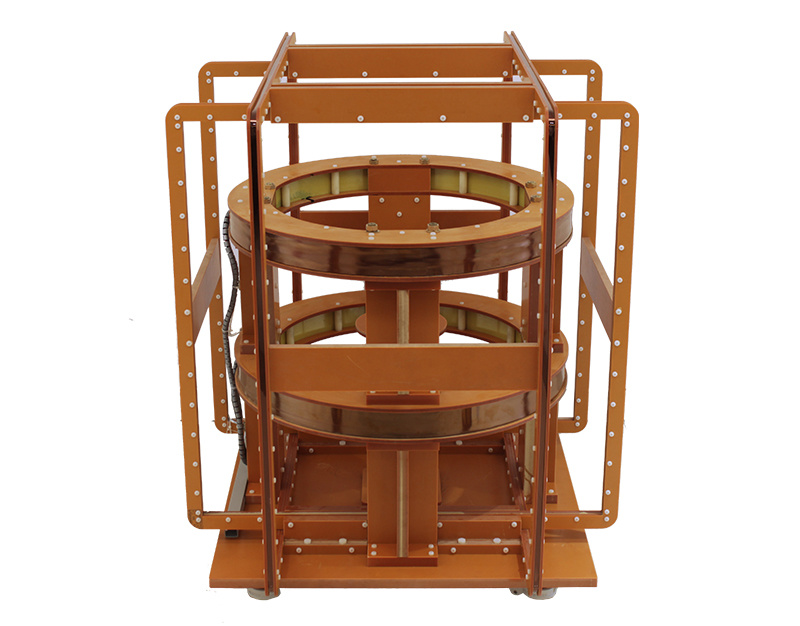

    FE-3FM150圆形三维亥姆霍兹线圈
    ● FE-HM150三维亥姆霍兹线圈常数设计为小于0.04cm,准确度0.3%
    ● X线圈有效半径大于120mm;
    ● Y线圈有效半径大于90mm;
    ● Z线圈有效半径大于75mm;
    ● 均匀区范围0.3%:24mm*24mm*24mm
    ● 均匀区范围:1.0%:32mm*32mm*32mm

    FE-1000MF一维磁场发生线圈(垂直磁场)
    ● 线圈规格:边长2.400m×2.400mm,骨架采用铝合金制作(主线圈和辅助线圈各一组);
    ● 绕制线圈漆包线直径:Ø2.0mm,耐温等级140°;
    ● 亥姆霍兹线圈可以左右放置产生水平磁场;
    ● 中心磁场强度:-200uT~200uT;
    ● 均与区范围:1000mm×1000mm×1000mm,均匀度优于1.0%;
    ● 对应磁场:6A恒流工作时,磁场大于2.0Oe,最大磁场条件下可连续使用(空气流动环境)。

    FE-3FM500新型超大均匀区三维亥姆霍兹线圈
    ● 线圈规格:边长2.400m×2.400mm,骨架采用铝合金制作(主线圈和辅助线圈各一组);
    ● 绕制线圈漆包线直径:Ø2.0mm,耐温等级140°;
    ● 亥姆霍兹线圈可以左右放置产生水平磁场;
    ● 中心磁场强度:-200uT~200uT;
    ● 均与区范围:1000mm×1000mm×1000mm,均匀度优于1.0%;
    ● 对应磁场:6A恒流工作时,磁场大于2.0Oe,最大磁场条件下可连续使用(空气流动环境)。
