FE-2100SC电磁阀磁通量测量仪是在电磁阀生产厂家宁波天龙电子的要求下，在原有FE-2100M的基础上开发设计，专门测量电磁阀的电流-磁通量（I-Φ）曲线的精密设备。

所属分类：

FE-2100SA磁材料交流测量

电话

咨询热线：

0738-8311168

返回列表
产品留言
  • 产品描述
  • 技术指标
  • 测量原理
  • 软件界面
  • 部分购买的客户
    • 商品名称: FE-2100SC 电磁阀磁通量测量仪
    • 商品编号: 1085210771626545152

    FE-2100SC电磁阀磁通量测量仪是在电磁阀生产厂家宁波天龙电子的要求下，在原有FE-2100M的基础上开发设计，专门测量电磁阀的电流-磁通量（I-Φ）曲线的精密设备。

    产品简介
    　　FE-2100SC电磁阀磁通量测量仪是在电磁阀生产厂家宁波天龙电子的要求下，在原有FE-2100M的基础上开发设计，专门测量电磁阀的电流-磁通量（I-Φ）曲线的精密设备。
    　　它采用独特而先进的单线圈测量方法，选用32位ARM嵌入式高速处理器,同时利用永逸科技的同步采样技术，这样使设备既具有较大的数据处理能力，又确保了采样的准确性和重复性。



    FE-2100SC电磁阀磁通量测量仪软件特点
    ● 与微机连接可进行自动控制，并对测试数据进行保存；
    ● 准确测量：剩磁Br、矫顽力Hc、等参数；
    ● 提供测试波形I-B、B-H磁滞回线（簇）、磁化曲线和Ps-B比总损耗曲线报告。
    ● 锁定H 测试功能，可叠加三种以下的样品曲线报告进行比对分析。
    ● 测试后自动完成数据计算，有自动校正量程系数功能。
    ● 文件系统采用数据库格式，可直接打印或输出测试结果到 Excel表格中。
    ● 文件管理功能强大，具有自动保存数据，删除数据，清除全部数据等功能。
    ● 数据文件中包含完整的采样数据、样品参数和仪器参数，可输入到其它软件。



    FE-2100SC电磁阀磁通量测量仪硬件特点
    ● 32位ARM嵌入式高速处理器，数据处理功能强大；
    ● 采用16位AD采样，测量精确度高；
    ● 结合软件对数据进行处理，可自动校正系数功能；
    ● 现处于初级开发阶段，后期能够根据用户需要拓展设备功能。



    关键词:
    • 电磁阀
    • 磁通量
    • FE-2100SC电磁阀磁通量测量仪
    • 磁通量测试仪
    • 硅钢材料测量
  • 1、系统参数
    ● 处理器：32位ARM嵌入式高速处理器
    ● 接　口：RS232，可连接微机进行上位机软件控制
    ● 显　示：320×240点阵 5.7寸液晶屏(高亮度LED背光)



    2、采样技术参数
    ● A/D转换器：1MHz双通道 16Bit同步模数转换器
    ● 电压采样  ：50V(有效值)
    ● 电流采样  ：0.2A，2A（峰值）两档自动量程



    3、内置励磁电源技术参数
    ● 输出功率     ：100VA正弦波
    ● 输出频率     ：5~25 Hz
    ● 频率误差     ：设定值±0.05％以内
    ● 输出电压     ：50V(有效值)
    ● 输出电流     ：0～200～2000 mA(峰值)两档自动输出
    ● 信号产生方式 ：DDS数字频率合成方式
    ● D/A转换器   ：16Bit双极性数模转换器



    4、测量精度
    ● （预热15分钟在23℃±5℃、30～75％RH环境下且无外磁场干扰）
    ● 磁场H锁定精度：±1.0%
    ● 磁场H测量精度：±(0.2％+0.1％×(If/Ir-1))
    ● (If:励磁电流采样档位满量程徝，Ir: 励磁电流测量峰徝)
    ● (If/Ir-1) ≤2 (200mA、2000mA电流采样档位)
    ● 磁感B测量精度：±(0.2％+0.1％×(Vf/Vr-1))
    ● (Vf:感应电压采样档位满量程徝，Vr: 感应电压测量峰徝)
    ● (Vf/Vr-1) ≤2 (50V电压采样档位)

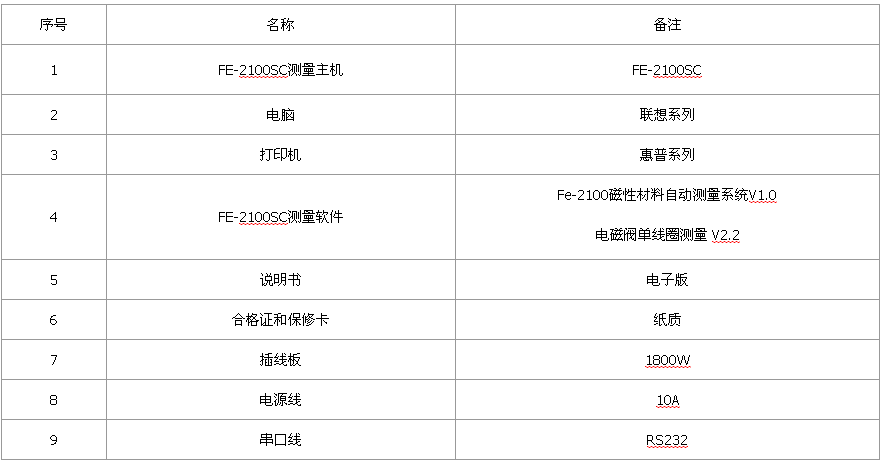

    5、FE-2100SC电磁阀磁通测量仪标准配置

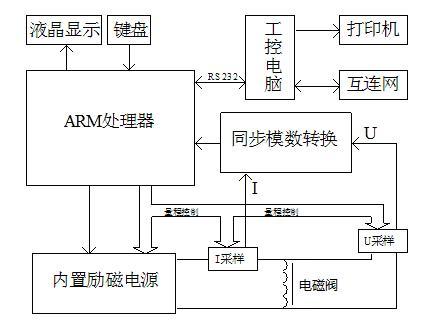

  • 　　FE-2100SC 电磁阀磁通量测量仪采用独特的单线圈测量方法，选用32位ARM嵌入式高速处理器,同时利用永逸科技的同步采样技术，这样使设备既具有强大的数据处理能力，又确保了采样的准确性和重复性。

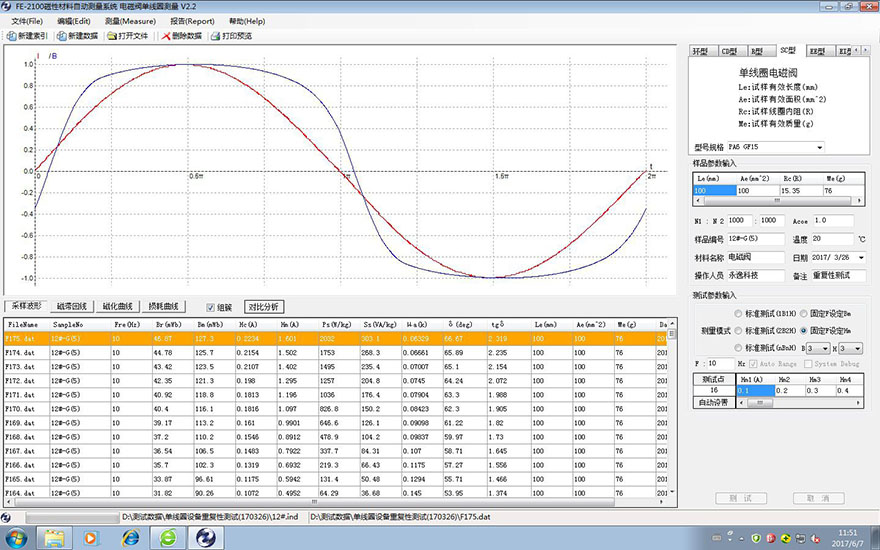

  • 一、FE-2100SC 电磁阀磁通量测量仪采样波形：

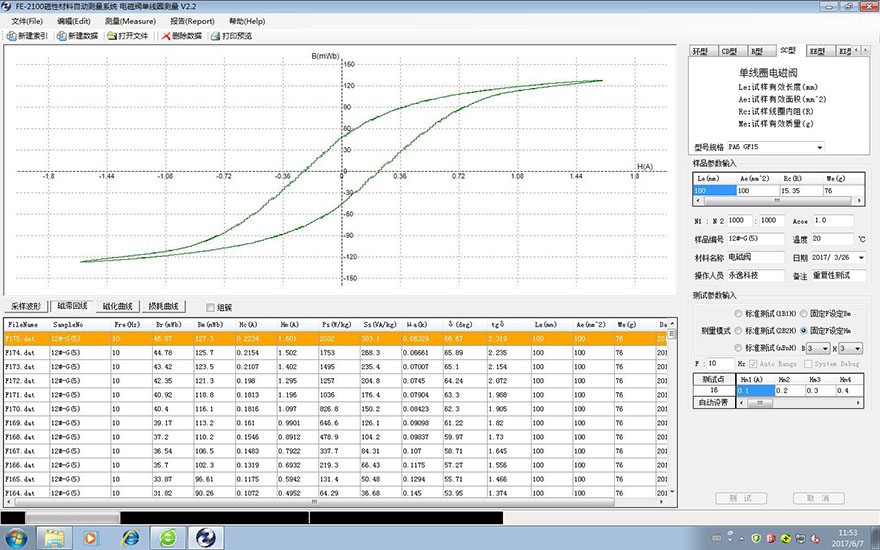

    二、FE-2100SC 电磁阀磁通量测量仪磁滞回线：

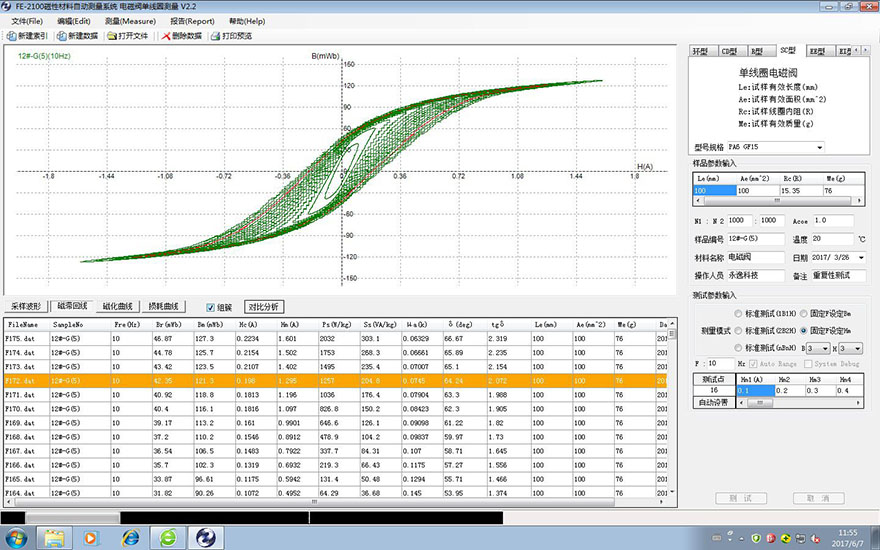

    三、FE-2100SC 电磁阀磁通量测量仪磁滞回线簇：

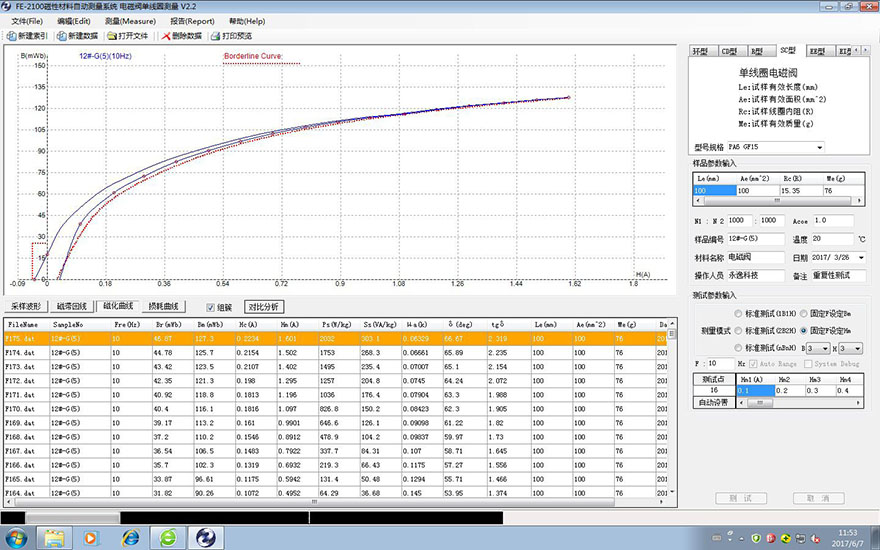

    四、FE-2100SC 电磁阀磁通量测量仪磁化曲线：

    五、FE-2100SC 电磁阀磁通量测量仪损耗曲线：

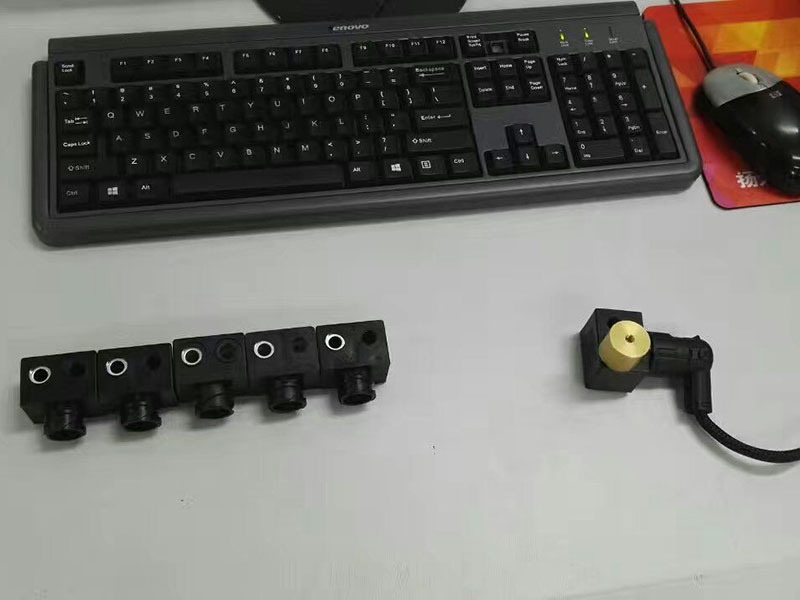

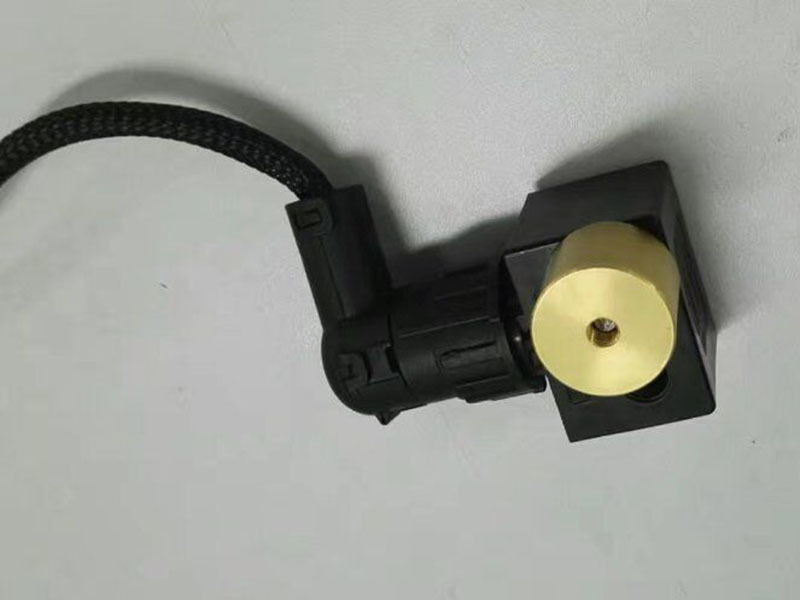

  • 宁波天龙电子股份有限公司
