FE-2100SD软磁材料直流测量系统测量原理

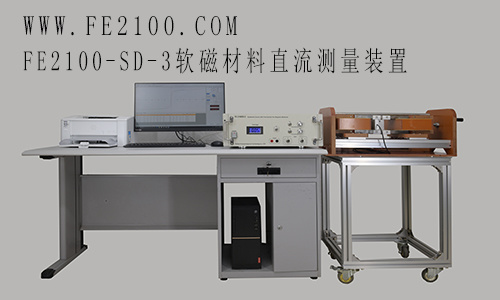

FE-2100SD软磁材料直流测量装置,是一款能够自动测量软磁材料在直流条件下的基本磁化曲线和磁滞回线的综合性软磁测量设备,能准确测量起始磁导率μi、最大磁导率μm、饱和磁感应强度Bs、剩磁Br、矫顽力Hc和磁滞损耗Pu等静态磁特性参数。

适用标准:

GB/T 13012-2008 软磁材料直流磁性能的测量方法

GJB 937-90 弱磁材料磁导率的测量方法

SJ/T 10281-91 磁性零件有效参数的计算

IEC 60404-4 软磁材料直流磁性能的测量方法

IEC 404-7 开路磁性材料矫顽力的测量方法

FE-2100SD软磁材料直流测量装置,是一款能够自动测量软磁材料在直流条件下的基本磁化曲线和磁滞回线的综合性软磁测量设备,能准确测量起始磁导率μi、最大磁导率μm、饱和磁感应强度Bs剩磁Br矫顽力Hc和磁滞损耗Pu等静态磁特性参数。

FE-2100SD软磁材料直流测量系统测量原理

在软磁材料直流特性在磁化曲线的测量中,最不易测试准确的量还是起始磁导率,用冲击检流计或扫描法测试误差可以达到百分之几十。但是国内目前更多的是使用模拟冲击法,在测试微型器件和低剩磁材料难以控制重复性,测试一片毛刺,虽然经过平滑处理但还是折线不断出现。

FE-2100SD软磁材料直流测量装置在继承模拟冲击法的技术上,对冲击波形、信号进行改良,同时将积分器漂移控制技术不断提高,并优化控制测试点;并且系统能够极好的进行dB/dt的控制技术,高分辨率的电流控制技术、磁通采样技术、以及低漂移控制技术,使得整个测试得到极佳的控制。在测试微型元件、低Br材料以及铁粉芯材料中,较国内外同行优势明显,于2014年参加德国柏林线圈展,得到国际企业和国外同行的肯定,并已经开始为国际知名企业提供该款装置,被代理出口美国、德国、以色列、俄罗斯等国科研院所和企业。

适用范围:

(1)自动完成闭路样品的退磁处理,退磁方式为交流低频退磁,频率不高于10Hz,保证金属软磁材料初始磁导率的重复性;

(2)采用冲击法测试闭路样品软磁材料的基本磁化曲线和磁导率曲线;

(3)采用冲击法测试软磁材料的静态磁滞回线及相关参数;

(4)允许采用扫描法在开路螺线管和爱泼斯坦方圈中使用;

已获专利《软磁材料基本磁滞回线测量装置》

相关论文《Comparative Analysis of DC magnetic Measurement by Difierent Magnetic Instruments》

相关论文《软磁材料基本磁滞回线测量方法与测量装置的研究》
