软磁材料测量开路条带棒的H线圈磁导计测量方法


按照软磁材料样品形状可分闭路磁环和开路条带棒两种测量方法,其中开路条带棒又可分为开路螺线管法和H线圈磁导计法。以下是软磁材料测量开路条带棒的H线圈磁导计测量方法:

  按照软磁材料样品形状可分闭路磁环和开路条带棒两种测量方法,其中开路条带棒又可分为开路螺线管法和H线圈磁导计法。以下是软磁材料测量开路条带棒的H线圈磁导计测量方法:
1 先启动电脑,然后运行FE-2100SD软磁材料直流测量测试软件,再合上电源机箱前面板的“POWER”开关,电源机箱前面板的表头应显示为“0.00”,预热三十分钟。将磁导计、H线圈和B线圈接好。
2 准备好等待测试的样棒,并量好尺寸,称好重量。

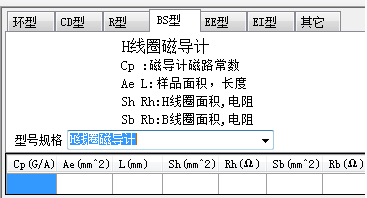

3 新建索引,另存并命名文件夹。这里可按照公司规定或个人喜好而命名文件夹,总的原则是便于查找存档等。选择”BS型”下的”H线圈磁导计”,输入磁导计、样品、H线圈和B线圈的参数。N1输H线圈的匝数,N2 输B线圈的匝数。选中“磁场扫描法”。(只能选磁场扫描法)
4 输入测试条件。Hi是测试起点,也是最小测试步长,一般取Hs的千分之一。Hj是测试取点走势拐点,一般取Hi值的十倍大小。Hs是测试条件,也是测试过程中的最大磁场强度。dB是B的步长,一般取Bs的3%。
5 先根据样品大小更换磁导计的夹具(极靴),然后将样品套上B线圈固定在H线圈上,再放入磁导计摇紧夹具。观察软件界面的两个磁通表头的读数变化趋势,再分别旋转电源机箱的前面板的多圈电位器,使表头的读数慢慢稳定,然后按下前面板的清零键,使表头的读数归零。如果表头的读数变化较快可重复此步骤。
6 点击软件的“测试”,系统开始对样品退磁。退磁完毕软件会自动开始测试,直到测试完毕。测试过程中可能会出现测试电流过大等异常状态,测试电源也会相应的报警,这时我们可如下操作:首先按下键盘的“ESC/退出”键或点击软件右下方的“取消”,软件会中断测试,然后按下电源机箱的“Alarm”按钮,中断报警。再检查是不是由于参数、条件错误引起的,或者是测试线圈短路等引起的,重新调整再测试。
7 观察数据结果,主要观察曲线和参数结果的合理性,如有必要可调整测试条件重新测试。如果测试后的磁通信号(绿色线)正负极值不一致,可更改软件表头右侧的退磁系数。如果正值大些,其值改小。如果负值大些,其值改大。最后保存数据,便于日后数据处理或存档等。
8 取下样品,清理现场,等待下一批样品的测试。
9 确保磁导计H线圈B线圈均已取下后关闭电源机箱的电源,然后关闭测试软件,关闭电脑,清理现场。
