超导磁体剩余磁场对软磁材料测试的影响

2020/01/13 14:55
浏览量
【摘要】:
本文阐明了超导磁体产生剩余磁场的原因、影响因素和规律,详述了测试软磁材料可能遇到的问题,并给出解决方法.
  超导磁体体积小,能够获得强磁场,磁场稳定度、均匀度很高,因此,在磁学测量设备中应用很广泛.美国QuantumDesign公司的高精度磁学测量系统采用的就是超导磁体,最高磁场能够达到7T.由于超导磁体材料本身缺陷的钉扎作用,在磁体退磁后,磁体内部有剩余磁场,有时能够大于30Oe.由此产生的磁场误差将导致测试的矫顽力、剩磁等数据不准确,甚至导致反向的磁滞回线.设置的磁场初始值不同,剩余磁场的大小也不同;初始磁场越大,剩余磁场越大.这种剩余磁场效应在软磁材料测试过程中表现得尤为明显,产生的测试误差不可忽略,必须进行磁场误差修正才能得到正确的结果.本文阐明了超导磁体产生剩余磁场的原因、影响因素和规律,详述了测试软磁材料可能遇到的问题,并给出解决方法.
  关键词:软磁材料磁学性能测量系统超导磁体磁通钉扎
  1引言
  随着低温技术的飞速发展,超导磁体在材料、物理、化学等领域的应用越来越广泛.由于超导磁体体积小、容易获得强磁场,磁场的稳定度均匀度又很高,在磁学测量设备中应用很广泛.美国QuantumDesign公司的磁学测量设备,包括物理性能测试系统(PPMS)、磁学性能测试系统(SQUID—VSM)等,都采用了超导磁体来提供磁场.虽然超导磁体能够提供较强的磁场,但是由于超导磁体材料是非理想第二类超导体,其内部缺陷对磁通线有钉扎作用,因此,在磁体从高磁场降为0后,磁体内部会有剩余磁场,导致实际磁场并不为0.剩余磁场使设备报告的磁场值与真实的磁场值之间有一定的误差,从而导致测试数据不准确[1】.用SQUID—VSM测试软磁材料时,这个问题表现得尤为明显,常常给出一些错误的测试结果,如矫顽力和剩磁,甚至反向的磁滞回线.磁滞回线的面积代表了材料的磁滞损耗,因此负面积的磁滞回线是不符合热力学第二定律的[2-7].已有的报道已经指出反向磁滞回线是错误的测试结果,但是没有给出修正方法Is].除此之外,剩余磁场还会带来磁滞回线整体偏移等测试错误,目前还未见报导.用超导磁体提供磁场的设备来研究软磁材料性能时,需要特别注意剩余磁场效应,避免给出错误的测试结果.
2超导磁体产生剩余磁场的原因
  超导磁体材料为非理想的第二类超导体,工作在混合态时,磁通量并未完全排出体外,磁感应线形成圆柱形正常区,周围是连通的超导区.材料内部存在晶阵缺陷,阻碍着磁通线的运动.
  当外磁场从零开始增大时,缺陷的存在对磁通线的穿透造成阻力.正是由于这种磁通钉扎的作用,非理想第二类超导体才能提供很大的临界磁场和很强的无阻载流能力,从而才有实用价值.当磁场下降时,缺陷同样阻碍着磁通的排出.也正是由于这种钉扎力的存在,即使外磁场下降为0时,仍有磁通线被钉扎在磁体内部从而形成超导磁体的剩余磁场.SQUID—VSM使用了超导磁体作为磁场的来源,因此存在剩余磁场效应.而SQUID—VSM本身没有测试磁场的传感器,磁场数据的记录是用磁体线圈中的电流计算得出.因此,剩余磁场使SQUID~VSM报告的磁场值不等于样品腔内的真实磁场值,从而产生了磁场误差.有些条件下,剩余磁场甚至能够大于30Oe.如此之大的磁场误差,会给矫顽力很小的软磁材料测试带来不可忽略的影响,甚至会导致错误的测试结果.为了解决这个问题,需要清楚地了解SQUID—VSM剩余磁场的影响因素,尽量减小剩余磁场对测试数据的影响.如果剩余磁场对测试数据的影响较大,且无法在测试过程中避免,则需要后续进行磁场误差修正才能得到正确的结果.
3 SQUID—VSM剩余磁场的影响因素
  首先,测试了初始磁场为7T时剩余磁场的大小.用SQUID—VSM提供的Er:YAG标准样品,测试其常温磁滞回线.最大磁场为7T,局部放大+1000Oe之间的数据,如图1所示.标准样品Er:YAG应该为顺磁性,因此,在磁场为0时磁矩也应该为0.但是,从图中看出,磁场从7T下降到0时,磁矩为负值,说明此时实际磁场值并不为0,其方向与初始磁场方向正好相反;同理,把磁场从一7T上升到0时,磁矩为正值、说明此时样品腔内存在一个正向不为0的磁场.本文定义从某一个初始磁场设置到0后的真实磁场为这个初始磁场的剩余磁场.通过标准样品Er:YAG磁矩值及其磁化率可以计算出剩余磁场值.初始磁场为7T时,剩余磁场为-32Oe;初始磁场为一7T时,剩余磁场为34Oe.

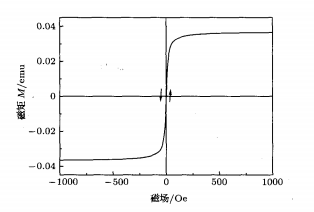

图1标准样品Er:YAG的常温磁滞回线
  其次,用相同的方法测试了不同初始磁场下的磁滞回线,得到了不同初始磁场下的剩余磁场值,其变化规律如图2所示.从图中可看出,剩余磁场与设置的初始磁场的大小和方向直接相关.初始磁场越大,剩余磁场越大;剩余磁场方向与初始磁场方向正好相反.初始磁场在1T以下时,剩余磁场随着初始磁场的下降迅速减小.因此,在测试过程中,应尽可能减小所加的磁场,磁场只加到能够使样品饱和磁化即可.当初始磁场加到2T以上,剩余磁场均大于30Oe.初始磁场继续增大时,剩余磁场并未线性增加,而是变化缓慢.因此,在测试过程中,应根据剩余磁场的变化规律以及样品的特性,选择合适的磁场进行测试.另外,测试了SQUID—VSM变场速率对剩余磁场的影响,结果如表1所示.初始磁场相同,均为7T.实验结果表明,不同的变场速率对剩余磁场几乎没有影响.因此,减小变场速率并不能减小剩余磁场的大小,最直接的办法是减小所加的初始磁场.

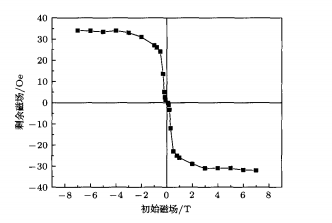

图2SQUID—VSM剩余磁场随不同初始磁场的变化
表1不同变场速率条件下的剩余磁场值
4剩余磁场的影响及修正磁场误差的方法
  当剩余磁场的影响无法在测试过程中避免、且剩余磁场对测试结果影响较大时,只能在数据测试完毕之后进行后续处理才能得到正确的结果.本节给出剩余磁场对测试数据的影响,并给出修正磁场误差的方法.

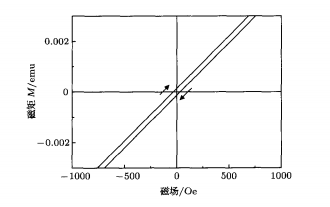

4.1反向磁滞回线及修正在测试矫顽力小于剩余磁场的软磁材料时,由于剩余磁场的影响会得到一条反向的磁滞回线.实验中,使用的测试样品为一种矫顽力几乎为0的软铁磁材料(以下都简称为样品).测试的初始磁场为1T,局部放大i1000Oe之间的数据,如图3所示.从图中看出,磁滞回线的走向是反向的,所包围的面积为负值,而这样的磁滞回线是不符合热力学第二定律的.
图3样品的常温磁滞回线(最大磁场为1T)
  为了还原真实的磁滞回线,测试了相同条件的标准样品Er:YAG,用其磁化率和磁矩值计算出来的磁场来替代设备报告的磁场,得到的数据如图4所示.经过磁场误差修正之后,磁滞回线不再反向,矫顽力基本为0.
4.2磁滞回线整体偏移及修正当测试场冷却之后的磁滞回线,且冷却磁场远大于测试磁滞回线的初始磁场时,会导致磁滞回线整体偏移.测试过程如图5所示.在时刻1至时刻2之间,磁场稳定在2T,温度从400K下降到300K;时刻2至时刻3之间,将磁场降到1000Oe;时刻3至时刻7之间,测试磁滞回线,最大磁场为1000Oe.局部放大~300Oe之间的磁滞回线数据,结果如图6所示,磁滞回线明显整体向右偏移260e左右.其原因如下:测试从正最大场下降到负最大场这个过程的曲线时,虽然数据是从时刻3的1000Oe开始记录但实际上起始磁场为时刻2的2T;而从负最大场升到正最大场过程的起始磁场为时刻5的一1000Oe.从图2中看出,初始磁场不同,剩余磁场相差很大,初始磁场为2T的剩余磁场为-29Oe,而初始磁场为1000Oe的剩余磁场几乎为0.正、负方向所加的最大磁场不相等,因此,在磁场降为0时的剩余磁场不相等,从而导致磁滞回线的整体偏移,偏移的多少约等于2T初始磁场下的剩余磁场大小.反向磁滞回线的问题上文已经讨论过,此处不再赘述.此时,如果将曲线的整体偏移解释成样品的偏置现象就是错误的结论,因为曲线的整体偏移是由于剩余磁场导致的测试错误.经过磁场误差修正后的磁滞回线如图7所示从图中看出,实际磁滞回线并无偏移现象.

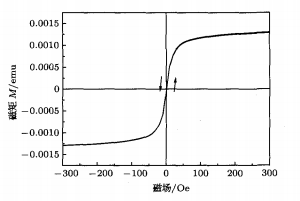

图4样品的常温磁滞回线(最大磁场为1T,磁场误差修正后)
图5场冷却性能测试过程示意图
  另外,值得特别注意的是剩余磁场对测试材料零场冷却和场冷却性能也有很大影响.在测试零场冷却性能时,如果不注意是否有剩余磁场,很有可能冷却过程中的磁场并不为0,实际测试的是材料的场冷却性能.因此,在零场冷却之前,应将剩余磁场消除掉再进行冷却测试.

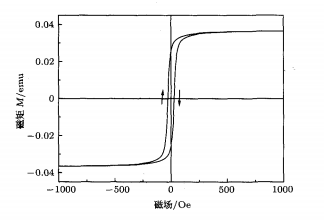

图6场冷却条件下的样品磁滞回线
图7场冷却条件下的样品磁滞回线(磁场误差修正后)

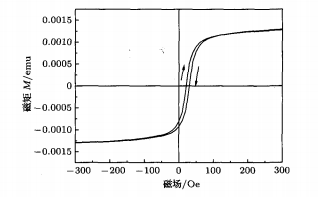

5结论
