几种金属软磁材料直流磁性能温度测试考核
发布时间：
2022-01-06
来源：
www.fe2100.com 湖南省永逸科技有限公司
以下是几种金属软磁材料直流磁性能温度测试对比与考核：软磁合金1J79材料，软磁合金1J50材料，软磁合金1J22材料，软磁合金DT4E，铁硅合金FeSi材料
以下是几种金属软磁材料直流磁性能温度测试对比与考核：软磁合金1J79材料，软磁合金1J50材料，软磁合金1J22材料，软磁合金DT4E，铁硅合金FeSi材料
一、软磁合金1J79材料
测试条件Hi=0.04A/m，Hs=80A/m，测试温度：-20℃、0℃、20℃和40℃。
- 磁滞回线比较
2、测试数据
|
T(°C) |
μi(k) |
μm(k) |
Pu(J/m3) |
Js(T) |
Jr(T) |
Hc(A/m) |
Hs(A/m) |
|
40 |
32.05 |
281 |
2.358 |
0.7407 |
0.4323 |
0.6612 |
80 |
|
20 |
30.69 |
223.7 |
2.374 |
0.7346 |
0.378 |
0.6842 |
80.01 |
|
0 |
28.59 |
167.5 |
2.663 |
0.72 |
0.3216 |
0.747 |
79.99 |
|
-20 |
25.79 |
116.9 |
3.107 |
0.6981 |
0.2762 |
0.9791 |
79.98 |
3、磁导率比较
二、软磁合金1J50材料
测试条件Hi=0.4A/m，Hs=1600A/m，测试温度：-20℃、0℃、20℃和40℃。

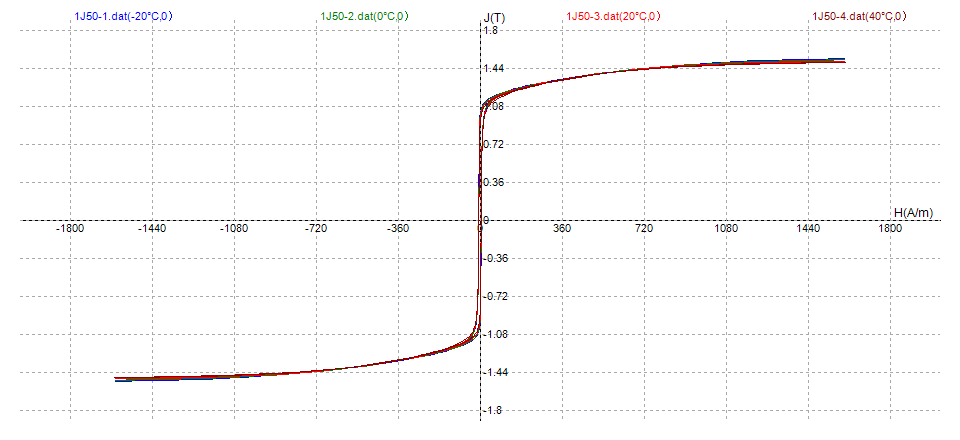

1、磁滞回线比较
2、测试数据
|
T(°C) |
μi(k) |
μm(k) |
Pu(J/m3) |
Js(T) |
Jr(T) |
Hc(A/m) |
Hs(A/m) |
|
40 |
4.279 |
64.74 |
25.85 |
1.491 |
0.9028 |
4.923 |
1603 |
|
20 |
3.95 |
66.48 |
27.03 |
1.505 |
0.9381 |
5.067 |
1598 |
|
0 |
3.723 |
67.09 |
30.21 |
1.517 |
0.9661 |
5.165 |
1597 |
|
-20 |
3.498 |
65.86 |
31.06 |
1.527 |
0.9852 |
5.297 |
1599 |
3、磁导率比较
三、软磁合金1J22材料
测试条件Hi=8A/m，Hs=8000A/m，测试温度：-20℃、0℃、20℃和40℃。

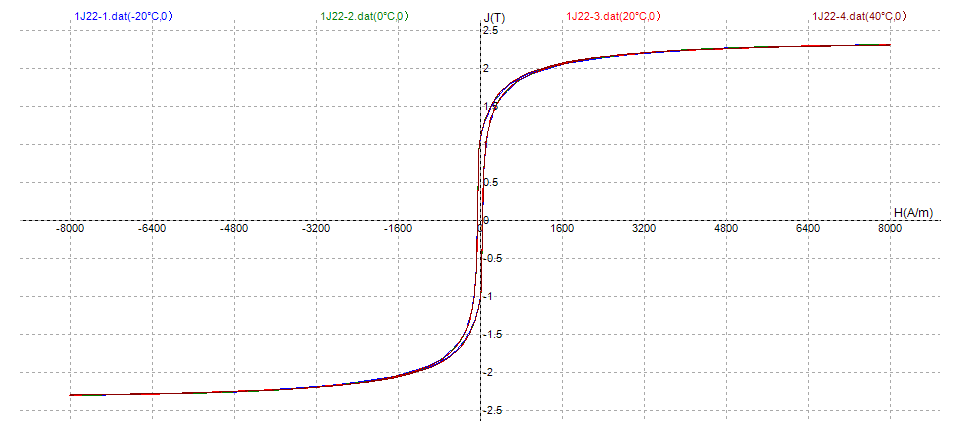

1、磁滞回线比较
2、测试数据
|
T(℃) |
μi(k) |
μm(k) |
Pu(J/m3) |
Js(T) |
Jr(T) |
Hc(A/m) |
Hs(A/m) |
|
40 |
0.8678 |
8.899 |
410.8 |
2.303 |
1.07 |
47.25 |
7996 |
|
20 |
0.8423 |
8.768 |
394 |
2.305 |
1.074 |
47.74 |
7994 |
|
0 |
0.8191 |
8.566 |
376.2 |
2.308 |
1.072 |
47.7 |
7997 |
|
-20 |
0.8034 |
8.341 |
376.4 |
2.309 |
1.062 |
48.3 |
7988 |

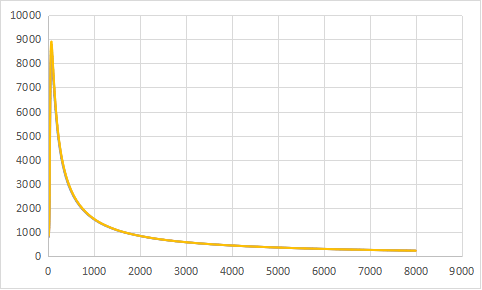

3、磁导率比较
四、软磁合金DT4E
测试条件Hi=8A/m，Hs=8000A/m，测试温度：-20℃、0℃、20℃和40℃。

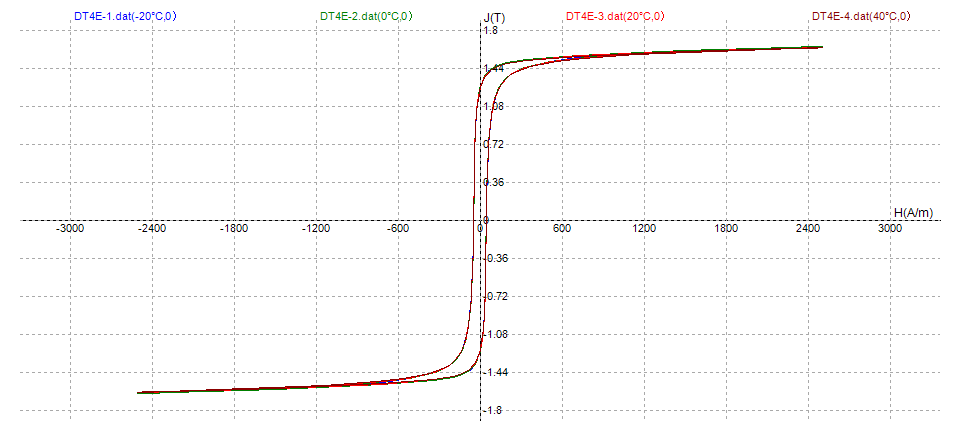

1、磁滞回线比较
2、测试数据
|
T(℃) |
μi(k) |
μm(k) |
Pu(J/m3) |
Js(T) |
Jr(T) |
Hc(A/m) |
Hs(A/m) |
|
40 |
0.2996 |
9.731 |
390.5 |
1.633 |
1.238 |
46.26 |
2502 |
|
20 |
0.2532 |
9.737 |
392.9 |
1.637 |
1.248 |
45.99 |
2503 |
|
0 |
0.2976 |
9.587 |
393.8 |
1.642 |
1.252 |
45.47 |
2503 |
|
-20 |
0.4893 |
9.363 |
398.9 |
1.645 |
1.243 |
46.2 |
2503 |

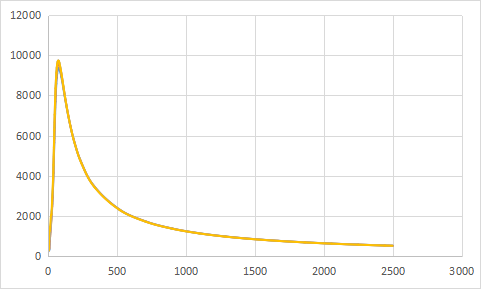

3、磁导率比较
五、铁硅合金FeSi材料
测试条件Hi=5A/m，Hs=5000A/m，测试温度：-20℃、0℃、20℃和40℃。
1、磁滞回线比较
2、测试数据
|
T(℃) |
μi(k) |
μm(k) |
Pu(J/m3) |
Js(T) |
Jr(T) |
Hc(A/m) |
Hs(A/m) |
|
40 |
0.8908 |
2.401 |
377.2 |
1.537 |
0.3254 |
58.24 |
5014 |
|
20 |
0.9115 |
2.43 |
384.3 |
1.542 |
0.3304 |
58.13 |
5007 |
|
0 |
0.9274 |
2.463 |
370.4 |
1.55 |
0.3339 |
57.21 |
4998 |
|
-20 |
0.9412 |
2.476 |
367.2 |
1.553 |
0.3376 |
57.08 |
5006 |

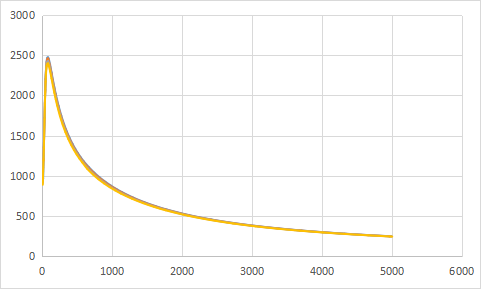

3、磁导率比较
以上测试数据用到的仪器设备是FE-2100SD软磁材料直流测量装置
