梯度电磁铁的设计与应用

2021/12/25 11:07
浏览量
【摘要】:
湖南省永逸科技有限公司凭借扎实的磁场设计基础,相继开发了利用有效空间制造大均匀区空间磁场线圈、高梯度磁流变大型抛光电磁铁、高强度高均匀区直电磁铁、交直流叠加磁场线圈和多自由度梯度磁场等。产品被国内多家科研院所采用,并出口到美国、澳大利亚、香港等科研院校。涉及军工实验、手机铝合金外壳多面抛光、磁性材料取向和测试、磁粉成像、医疗手术和医学实验等领域,是国内优秀的磁测量设备和磁场设计制造供应商。

       湖南省永逸科技有限公司凭借扎实的磁场设计基础,相继开发了利用有效空间制造大均匀区空间磁场线圈、高梯度磁流变大型抛光电磁铁、高强度高均匀区直电磁铁、交直流叠加磁场线圈和多自由度梯度磁场等。产品被国内多家科研院所采用,并出口到美国、澳大利亚、香港等科研院校。涉及实验、手机铝合金外壳多面抛光、磁性材料取向和测试、磁粉成像、医疗手术和医学实验等领域,是国内优秀的磁测量设备和磁场设计制造供应商。

     梯度磁场是指磁场强度随空间位移的变化磁场强度发生变化的磁场,一维的梯度磁场可以用dH/dx来表示。磁场梯度方向一般我们指磁场梯度变化最大的方向,当dH/dx为一固定常数时我们称为线性梯度磁场,当dH/dx=0时,就是我们常说的均匀磁场。均匀磁场的我们可以采用永磁磁路、电磁铁、螺线管和亥姆霍兹线圈等获得,这在设计中相当广泛,设计相对成熟。

      梯度磁场的设计是一个更具魅力的事情,比如在医疗手术方面,它相当于一只无形的手控制介入探头按规定路线进行游走,到达预定位置进行手术;在磁流变抛光磨床中控制梯度和磁场形状完成多面抛光等(湖南省永逸科技有限公司是7S外壳磁流变抛光磁场设计者)。以下是两款为用户设计的梯度磁场:

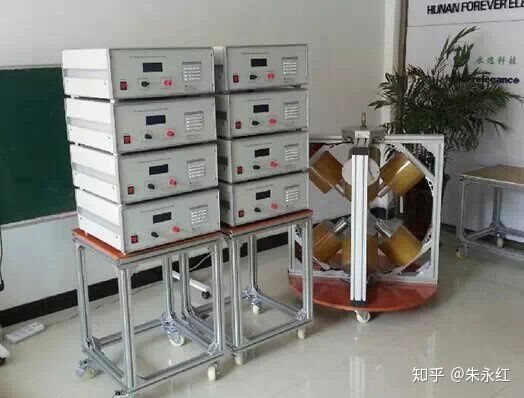

澳大利亚埃迪斯科文大学心脏介入磁导航实验电磁铁(2T/m)

香港城市大学免疫磁珠移动控制超高梯度电磁铁(15T/m)

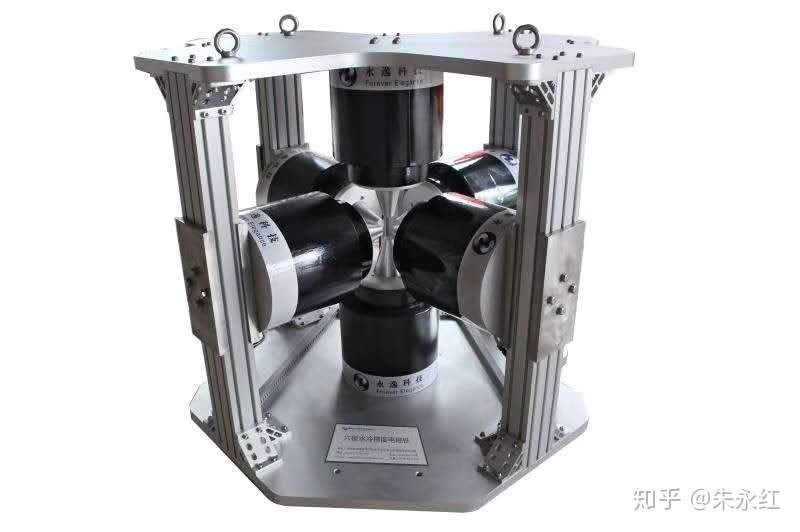

香港心脑血管中心八极电磁铁设计
