新软磁材料直流磁性能方法对坡莫合金材料的测试案例

2021/11/02 10:49
浏览量
【摘要】:
湖南省永逸科技有限公司金属软磁材料闭路样品直流磁性能测试方法的研制成功,首先要感谢中国计量科学研究院的瞿清昌高级工程师,是他将微机程控技术与磁测量技术相结合,并提出了初期实现的办法,开启了我国现代磁测量自动化测试设备的历史

        以下是新软磁材料直流磁性能测量方法对坡莫合金材料的测试案例:


案例1:

       1J79卷绕环,带厚度0.09mm,可采用控制H(t)的函数波形,满足等B变化的扫描法两次的测试曲线(扫描法速率0.8A/m/s较速率0.1A/m/s的矫顽力偏差也将达到5%,说明涡流阻尼影响是存在),外推到R=0的获得直流回线,并与新冲击法测试结果进行比对,获得的回线非常接近。

扫描法不同速率回线以及推导出的直流回线图

图一 1J79扫描法不同速率回线以及推导出的直流回线图

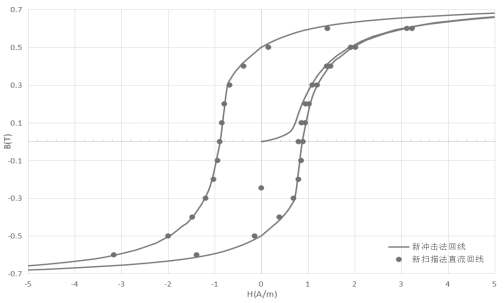

1J79新冲击法回线与新扫描法推导出的直流回线比较图

图二:1J79新冲击法回线与新扫描法推导出的直流回线比较图

案例2:

      1J76实心圆截面环,截面直径3.5mm,可采用控制H(t)的函数波形,满足等B变化的扫描法两次的测试曲线(扫描法速率0.8A/m/s较速率0.1A/m/s的矫顽力偏差也将达到10%,说明涡流阻尼影响是存在),外推到R=0的获得直流回线,并与新冲击法测试结果进行比对,获得的回线非常接近。

扫描法不同速率回线以及推导出的直流回线图

        图三:1J76扫描法不同速率回线以及推导出的直流回线图

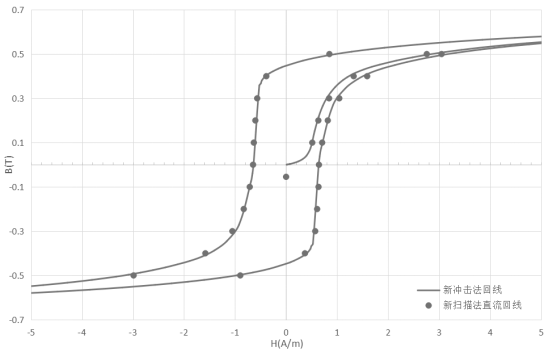

新冲击法回线与新扫描法推导出的直流回线比较图
               图四:新冲击法回线与新扫描法推导出的直流回线比较图


总结:

     湖南省永逸科技有限公司金属软磁材料闭路样品直流磁性能测试方法的研制成功,首先要感谢中国计量科学研究院的瞿清昌高级工程师,是他将微机程控技术与磁测量技术相结合,并提出了初期实现的办法,开启了我国现代磁测量自动化测试设备的历史,同时他指导我们完成到第四代(2010年代)软磁材料直流磁性能测量设备,并获得发明专利;特别感谢巴塞罗那自治大学的陈笃行教授,自2016年起先后在软磁材料直流磁性能测试上指导我们完成了铁磁开路圆棒的螺线管退磁修正法以及B类磁导计的测试与修正研究并获得发明专利,这次对金属软磁材料直流磁性能测量方法扫描法的外推和新冲击法的改进工作,也是全新的,并再次申报中国发明专利。两位老师的指导使我们在不断掌握磁测量理论的同时,得以提高相关测试设备的水平。
