坡莫合金材料1J85不同温度条件下的直流磁性能测量

2021/12/27 14:30
浏览量
【摘要】:
    坡莫合金材料(如:1J76、1J79、1J85)在做为屏蔽材料使用时,关键考核的是材料的初始磁导率ui(H=0.08A/m)和最大磁导率um,要测试准确材料的初始磁导率需要具备两个条件:

1、退磁要求达到瑞利区范围内;
2、采用冲击法测量,获得材料DC曲线,以保证测试结果的准确性和在现性。
   FE-2100SD软磁材料直流磁性能装置,在硬件分辨率和测试方法上均具备了以上两个条件的要求,退磁控制满足最小电流零点不确定性达到2uA(退磁频率2Hz),测试过程中H最小可控制有效值达到0.0002A/m,同时采用我公司发明专利的技术“闭路软磁材料直流磁性能测量方法”(2020112300784240),很好的满足坡莫合金测试的需求。

    坡莫合金材料(如:1J76、1J79、1J85)在做为屏蔽材料使用时,关键考核的是材料的初始磁导率ui(H=0.08A/m)和最大磁导率um,要测试准确材料的初始磁导率需要具备两个条件:

1、退磁要求达到瑞利区范围内;

2、采用冲击法测量,获得材料DC曲线,以保证测试结果的准确性和在现性。

     FE-2100SD软磁材料直流磁性能装置,在硬件分辨率和测试方法上均具备了以上两个条件的要求,退磁控制满足最小电流零点不确定性达到2uA(退磁频率2Hz),测试过程中H最小可控制有效值达到0.0002A/m,同时采用我公司发明专利的技术“闭路软磁材料直流磁性能测量方法”(2020112300784240),很好的满足坡莫合金测试的需求。

1、不同问题条件下坡莫合金材料1J85材料的磁导率曲线测试:

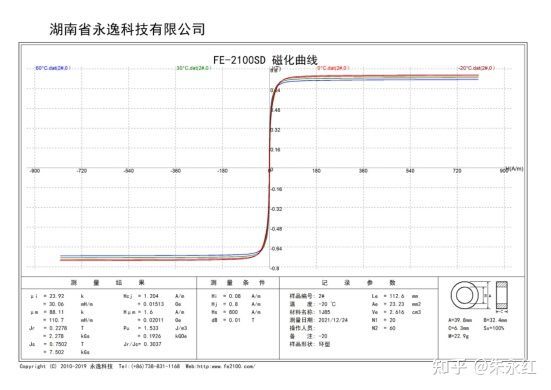

2、不同温度条件下的坡莫合金材料1J85材料直流磁性能测试报告(叠加四条BH曲线):


3、测试数据和分析



温度(℃ ) μi(k) μm(k) Pu(J/m3) Js(T) Jr(T) Hc(A/m) Hs(A/m)
80 42.84 137.9 1.03 0.6996 0.2472 0.889 801.7
60 41.86 130.8 1.087 0.7117 0.2445 0.9189 800.5
30 37.94 116.1 1.246 0.7276 0.2368 0.9814 800.1
0 28.95 98.18 1.348 0.7418 0.2291 1.105 800.2
-20 23.92 88.11 1.533 0.7502 0.2278 0.889 801.7


1)、随着温度的升高(温度在20℃ ~ 80℃范围内),初始磁导率ui和最大磁导率um均变大,更低或更高温度的测量,有条件的用户可在液氮或高温加热实验箱中进行;

2)、随着温度的升高(温度在20℃ ~ 80℃范围内),饱和Js减小,剩磁Jr增大;

3)、矫顽力Hc在0℃左右达到最大值;

4)、从测试数据上看,低温条件下初始磁导率下降速度快,要提高坡莫合金的低温屏蔽效果,需要研究导致屏蔽材料在低温条件下性能下降的可能原因,并改善新的工艺!
