FE-103台式高斯计使用说明书

2020/02/11 15:39
浏览量
【摘要】:
FE-103台式高斯计有交直流测量、峰值保持、南北极判断等功能。可用于交直流磁场的检验和磁场峰值的检验、交直流磁场分布检验、永磁体充磁情况的检验、交直流线圈内磁场分布的检验、交直流电磁铁间隙磁场的检验、常规交直流磁场的检验。
  FE-103台式高斯计产品简介
  FE-103台式高斯计可用于测量交直流磁场的磁感应强度。该仪器量程范围宽,操作方便,完善的质量保证,优质的售后服务,是您工作的理想选择。
  高斯计是检测磁感应强度的专用仪器,是磁测量领域中用途最为广泛的测量仪器之一。
  FE-103 Gaussmeter基于霍尔效应磁场强度测量仪表的最新进展,采用高稳定恒流源电路技术设计和制造的一款台式高斯计。测试探头采用进口GaAs线性霍尔芯片,探头之间差异非常小,用户损坏可直接更换,是一款比较理想的交直流磁场测试仪器。该仪器有交直流测量、峰值保持、南北极判断等功能。可用于交直流磁场的检验和磁场峰值的检验、交直流磁场分布检验、永磁体充磁情况的检验、交直流线圈内磁场分布的检验、交直流电磁铁间隙磁场的检验、常规交直流磁场的检验。
  FE-103台式高斯计应用工作领域
  交直流磁场等各类磁场的磁感应强度测量。
  永磁材料的表面或空间的磁场分布(即我们通常所说的测量表磁);
  磁路结构内的间隙磁场;
  通过永磁或交直流电流产生磁场作用用于吸取铁磁材料的设备所产生的磁场(例如:除铁器、磁选机、磁力吸盘、电磁铁、退磁器);
  FE-103台式高斯计外观说明

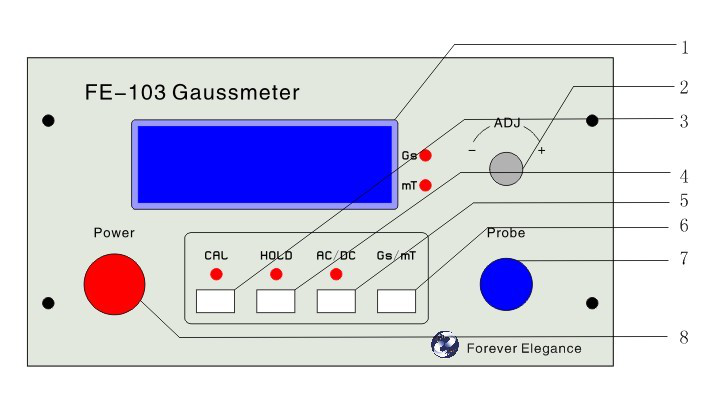

  FE-103台式高斯计前面板
  1、表头显示窗口
  2、调零旋钮
  3、显示校准系数(灯亮时)
  4、峰值保持(灯亮时)
  5、交直流选择(灯亮时为交流)
  6、量程选择
  7、探头接口
  8、电源开关

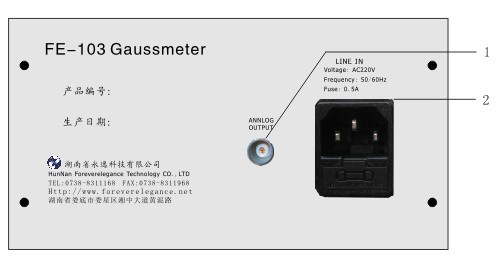

  FE-103台式高斯计后面板
1、模拟输出接口 2、电源插座
  FE-103台式高斯计主要技术指标
  1、量程范围:0~200mT~2000mT
  2、准 确 度:1.0%(对应各档满量程)
  3、分 辨 率: 0.1Gs
  4、被测磁场:交直流磁场测量
  5、功能说明:峰值保持功能 静态磁场测量时可通过通数中的+、-号判断N、S极 调节ADJ调零
  6、环境温度:5℃~40℃
  7、相对湿度:20%~80%(无凝露)
  8、供电电源:220V 50HZ
  9、外型尺寸:250mm(L)×180mm(W)×90mm(H)
  10、仪器重量:2Kg
  11、显示方式:4 1/2 LCD
  12、显示单位:Gs/mT
  FE-103台式高斯计使用操作步骤
  1将电源线接好;
  2安装传感器。将霍尔传感器插头插入仪表前面板上的探头连接孔。
  3按下面板上的“POWER”按键。
  4仪表参数调整
  按照测量的磁场大小,按“Gs/mT”功能键选择合适的量程调零,根据所测量的磁场选择交流测量和直流测量,按“AC/DC”功能键切换(灯亮时为AC)。此时若表头读数不为零,调节“ADJ”旋钮,将读数置零。调零之后就可以正常测量。注意:如测量中需要转换量程,都必须重新调零,之后重新测量;
  5 测量
  将霍尔传感器护套打开,然后使霍尔传感器有效位置(横向传感器)或(纵向传感器)紧密接触被测材料表面(直流磁场)或被测的磁场位置进行测量,表头显示值即为被测磁场的大小。
  6 峰值保持
  如需要锁定在测量过程中的最大值,按下“HOLD”键使灯亮,此时测量表头显示在测量过程中测量到的最大值。在峰值保持测量状态的测量过程中,如需重新测定峰值,而此峰值预计比原峰值小,则需重按“HOLD“键之后重新调零测量。因为当仪器进入峰值保持状态后必须有比现有显示值大的值时数据显示才改变,如果所测数据比现有显示值小,则显示值不改变。所以此时必须按峰值重置。注意:此时仍处于“峰值测量”状态。注意:仪器在测试完毕后,请将传感器上的护套插上。
高斯计单位换算  0.1mT=1Gs   1T=10000Gs

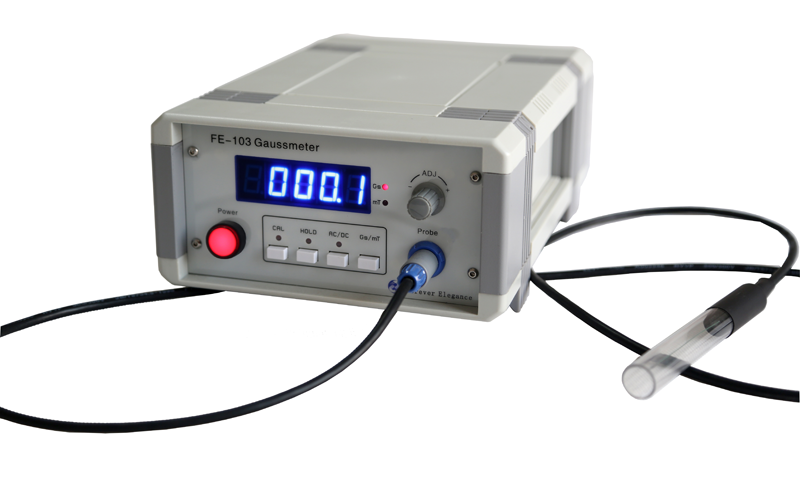

  FE-103台式高斯计产品外观图

  FE-103台式高斯计设备装箱单
FE-103台式高斯计 1台
标准霍尔探头 1个
产品说明书  1份
电源线  1根
注:具体以发货清单为准。
