FE-2100RD表磁分布自动测量仪空间磁场分布测量仪Magnet analyzer案例分享

2020/01/10 16:29
浏览量
【摘要】:
FE-2100RD空间磁场分布测量仪主要由工控电脑(测量软件)、运动控制系统和数据采集系统组成,首先通过工控电脑发送测试命令,控制运动控制系统完成设定的运动轨迹,同时同步控制数据采集系统工作,数据采集系统通过霍尔传感器采集X、Y、Z方向的数据,然后将数据传送给工控电脑进行数据处理,最后得到三维磁场分布图。
  FE-2100R系列表面磁场分布测量仪是结合多极磁环生产厂家和电机企业用户的实际需求,精心设计测试台体并精确控制电机运转而自主研制的表磁分布测量仪器。

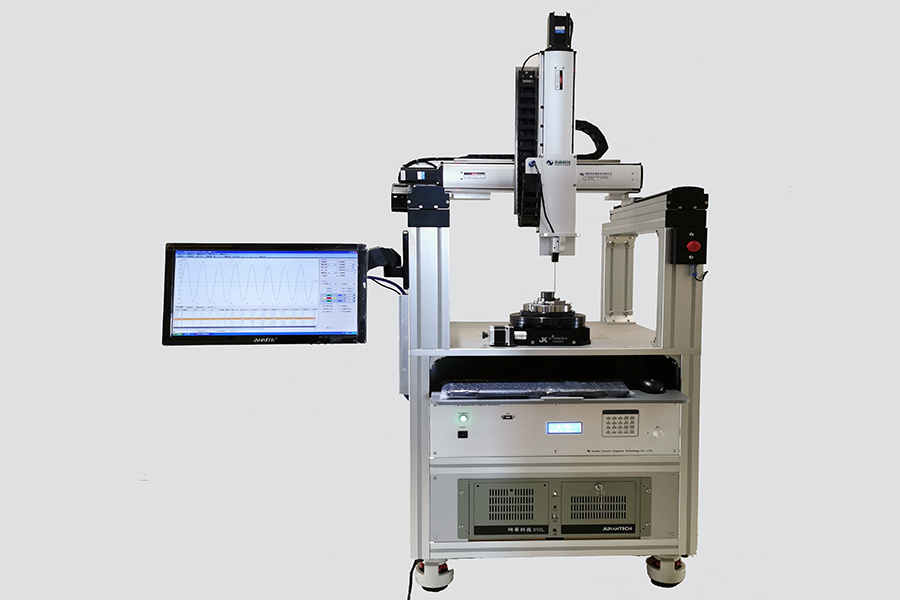

  FE-2100R系列表面磁场分布测量仪经过永逸科技多年的发展努力,共有四种不同的型号供用户选择。FE-2100RD空间磁场分布测量仪主要由工控电脑(测量软件)、运动控制系统和数据采集系统组成,首先通过工控电脑发送测试命令,控制运动控制系统完成设定的运动轨迹,同时同步控制数据采集系统工作,数据采集系统通过霍尔传感器采集X、Y、Z方向的数据,然后将数据传送给工控电脑进行数据处理,最后得到三维磁场分布图。以下是FE-2100RD表磁分布自动测量仪空间磁场分布测量仪Magnet analyzer客户案例分享。
一、FE-2100RD空间磁场分布测量仪设备构成说明

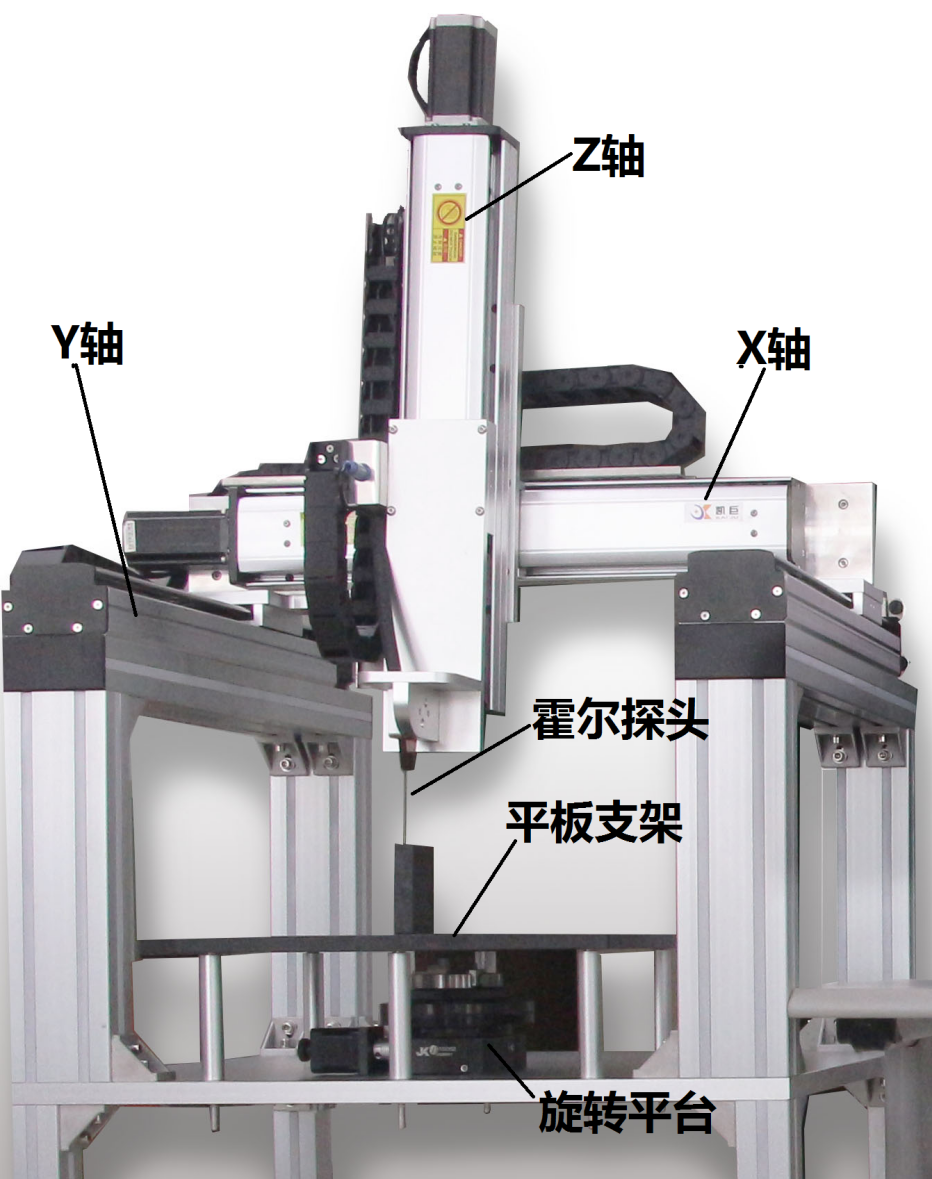

1、龙门测试平台:包含探头电控调节机构、XYZ电动调节系统、光学电动旋转平台和精密三爪
   卡盘、平扫台等。
2、多极磁环测试主机:包含自动量程高斯计和步进电机驱动控制中心。
3、FE-2100多极分布测试软件(永磁材料平面扫描测试软件)。
4、品牌工控机、激光打印机一套;
5、测试探头一套,(易损器件:配送一套);
6、标准磁场:提供第三方检验报告(1000Gs);
7、配送三和高精度圆度表:精度0.001mm;
8、配送标准圆杆:圆度优于0.01mm。

二、FE-2100RD表磁分布自动测量仪技术参数内容
1、探头移动XYZ软件控制自动化动调节,X/Y/Z对应行程300mm/300mm/300mm;
2、XYZ轴,移动分辨率0.01mm,回位精度±0.02mm;
3、三爪卡盘旋转同心度:0.01mm ,整体同心度优于:0.035mm。
3-1、光学电动平移台,型号:01RS003光学电动动旋转平台台,变比1:180,精密测量36000步/转,测试时间60秒,台面直径200mm;
3-2、台湾进口千岛三爪卡盘,型号:SE-03型,抓卡直径范围:1mm~84mm,添加治具或在无磁台面上平扫;
3-3、旋转平台安装位置前移,满足样品直径达到400mm以下的样品测量。
4、无磁铝合金光学平板样品载台(按用户要求设计,平整度优于0.02mm/300mm×300mm),
  满足永磁器件的平面磁场分布测量,对位精度优于±0.02mm,扫描平面:220mm×220mm;
5、测试主机高斯计自动量程(双探头切换):0.2k/0.4k/1k/2k/4k/10k/20kGs七档自动量程;分
辨率:对应各档满量程0.2%,400Gs 以下,0.1Gs有效;准确度:对应各档满量程1.0%;
6、测试探头:厚度2mm,宽度:3mm,前端伸出长度:100mm,配置水平扫描和径向扫描两款,满足不同测试要求的需要;
7、磁场测量重复性优于:±0.3%。
8、软件部分:
8-1、各极磁场峰值最大值、最小值和平均值自动测量功能;
8-2、各极磁极宽度最大值、最小值和平均值自动测量功能;
8-3、各磁极面积、半高宽、占空比等的自动测量功能;
8-4、零点自动回位功能和带防抖动无效数据剔除功能;
8-5、自动输出XY坐标图曲线功能,XY坐标报告上可以在界面上随意放大;
8-6、自动输出极坐标图功能,极坐标报告上可以在界面上随意放大;
8-7、自动输出对应基波谐波分析功能;
8-8、对同一样品,组合测试点三维磁场分布显示功能;
8-9、各极角度,峰值,面积列表储存功能;
  8-10、平面扫描,目前设计为探头对应中心点,扫描XY平面,建立以中心为(0,0,Z) 坐
标体系,对平面磁场进行显示,接受用户对设备的改动要求;
  8-11、测试软件可选择中、英文操作界面,测试报告可选择中文报告或英文报告;
  8-12、测试原始数据采用记事本文件保存,用户也可在Excel文件下打开.dat文件,通过编辑
对齐行列,对数据进行更细致的分析。
9、其他:
   对于多极旋转卡盘,根据设定参数记录多种测试样品规格,自动控制回测试点、停机点和初始点,加快测试效率。Z轴用户根据实际可进行软件设置最低限位,避免探头损坏。
