八极梯度磁场电磁铁、梯度磁场发生器,电磁铁、磁场发生器案例分享

2020/02/21 09:45
浏览量
【摘要】:
均匀三阶梯度磁场也称为八极磁场。均匀三阶梯度磁场可以表示为磁场的三阶梯度B"'=G''=常数。在加速器中,它用于朗道阻尼。形成这种磁场形态的铁心磁铁是一种八极磁铁。以下是八极梯度磁场电磁铁、梯度磁场发生器,电磁铁、磁场发生器案例分享
  梯度磁场是位于磁体腔内的几组线圈通过电流而产生,附加在主磁场上,可以增加或减弱主磁场强度,使沿梯度方向的自旋质子具有不同的磁场强度,因而有不同类型的共振频率。

  主磁场的产生依赖磁体,可以有永磁,常导,超导;高场强的都是超导。超导其实就是一个大磁铁,一旦电流导入,就无需再提供电流,电流在超低温下几乎不会损耗,强大的电流产生强磁场,平时主要是补充液氦。
  梯度磁场是在主磁场上附加的梯度磁场,可以单梯度,可以双梯度,可以在X,Y,Z轴上设立。双梯度就是梯度转换更快。梯度磁场的用处主要在空间定位,包括相位编码及频率编码,可以通过梯度场明确空间上的任意位置。
  而RF射频主要是发射信号及采集信号,通过回波信号来了解组织的特性,主要是T1,T2,质子,及流动信号。
  综合上述,大磁场就是静态磁场,它的用处是磁化组织,让其有序;梯度场是人为添加,用于空间定位。通电线圈可以产生磁场,在主磁场上再附加小的磁场,让其形成某个梯度排列的磁场,此时质子的进动频率改变,在Z轴上可以分层,在XY轴上进行平面空间定位。
  八极磁铁和它建立的均匀三阶梯度磁场
  均匀三阶梯度磁场也称为八极磁场。均匀三阶梯度磁场可以表示为磁场的三阶梯度B"'=G''=常数。在加速器中,它用于朗道阻尼。形成这种磁场形态的铁心磁铁是一种八极磁铁。

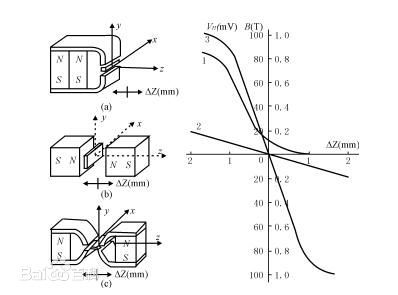

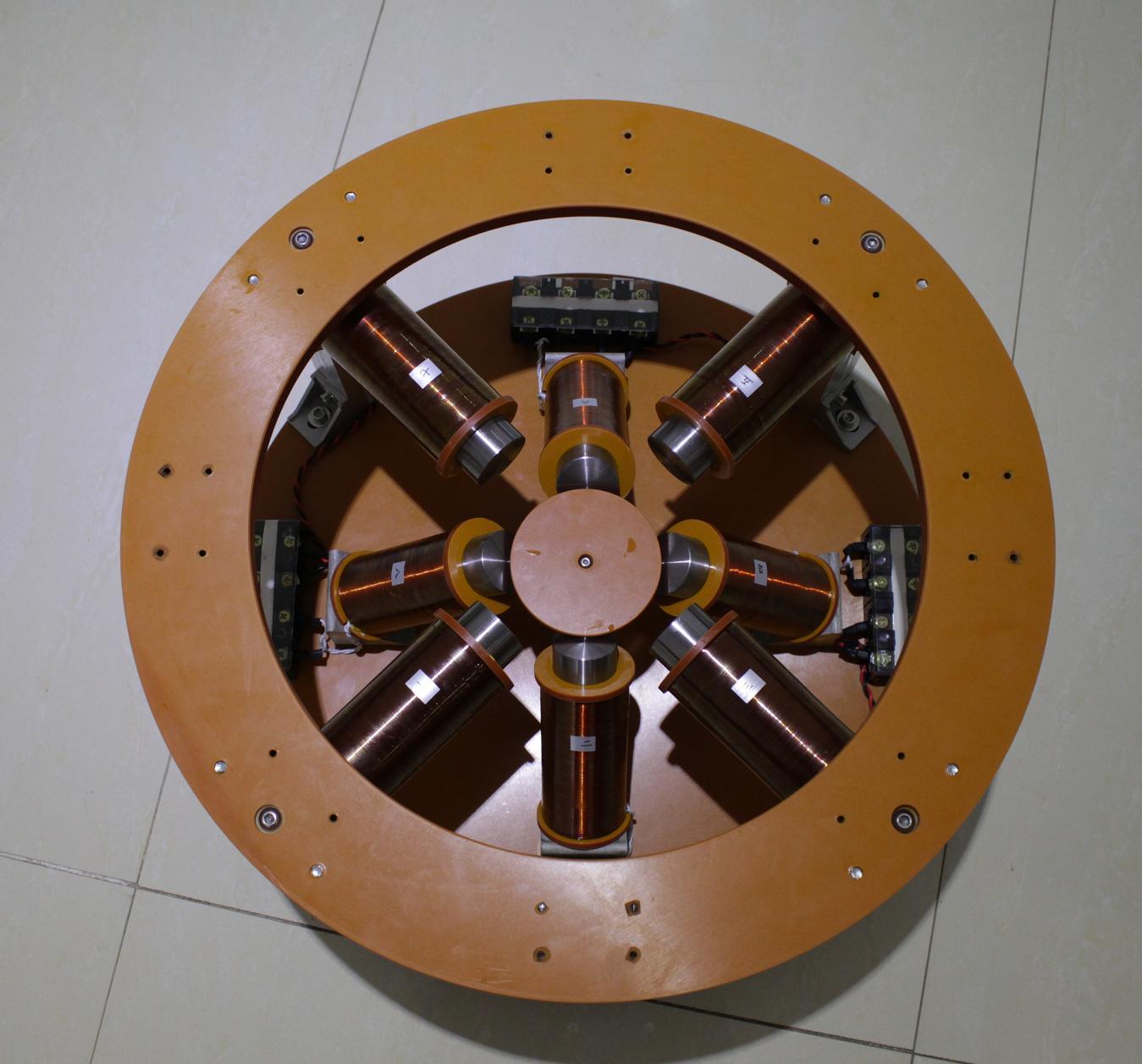

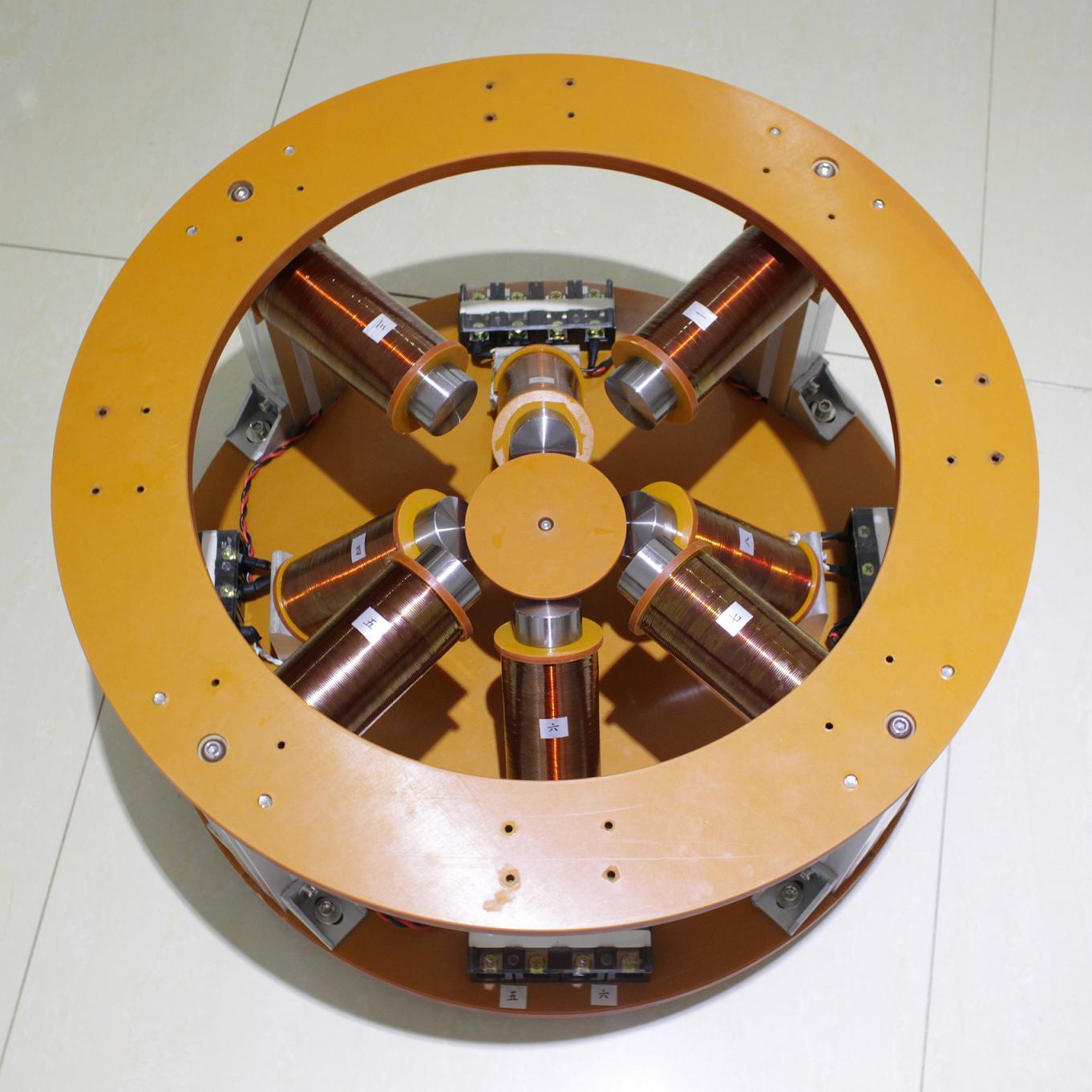

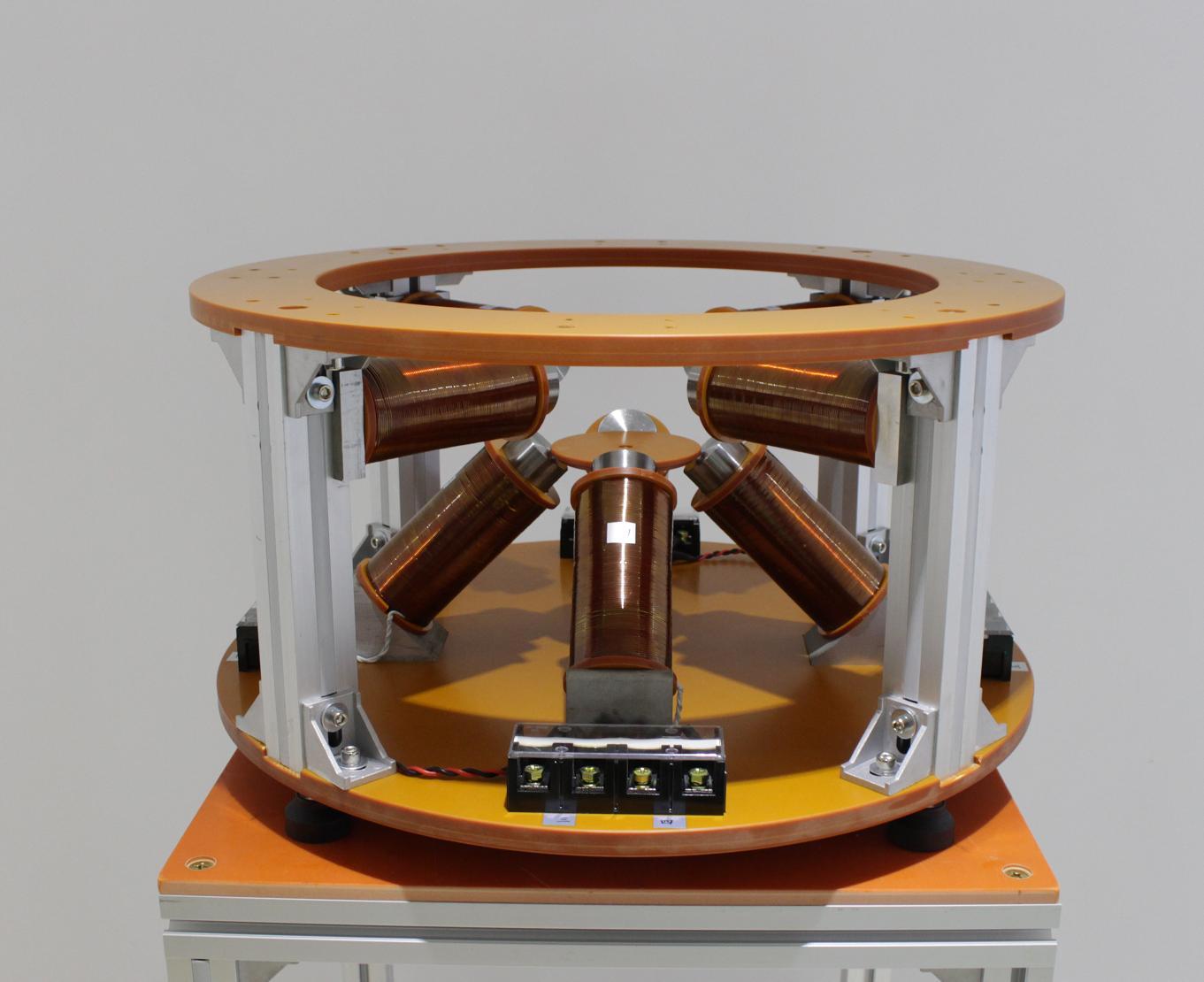

  以下是八极梯度磁场电磁铁、梯度磁场发生器,电磁铁、磁场发生器案例分享

  一、八极电磁铁常规参数:
  极面直径:42m
  极面间隙:150mm
  绕线规格:1.0mm
  单线包电阻:2.8欧姆
  二、磁场检验数据: (测试电流为1A,磁场单位为Gs)

极头编号

1 2 3 4 5 6 7 8

极面磁场

136.2 136.4 136.7 137.0 136.8 137.0 136.3 136.8
  5号和1号极头串接,7号和3号极头串接,当输入电流3.5A时,水平中心位置磁场大于115Gs.
  2,4,6,8号极头同时输入电流3.5A时,竖直中心位置磁场大于115Gs.
  三、其它说明:
  每个极头按标记的正负极接入正向电流时,极面磁场方向为N极。
  水平四个极头分别为1,3,5,7号,其中1号和5号共用一台电源,3号和7号共用一台电源。
  他们之前的串接可以将1号正极接电源正极,1号负极连接5号负极,5号正极接电源负极。3号和7号的串接类同。
  湖南省永逸科技有限公司可根据用户要求设计订制磁场发生器磁场发生装置
