FE-210B高精度磁通计的使用方法
发布时间:
2019-07-27
来源:
www.fe2100.com

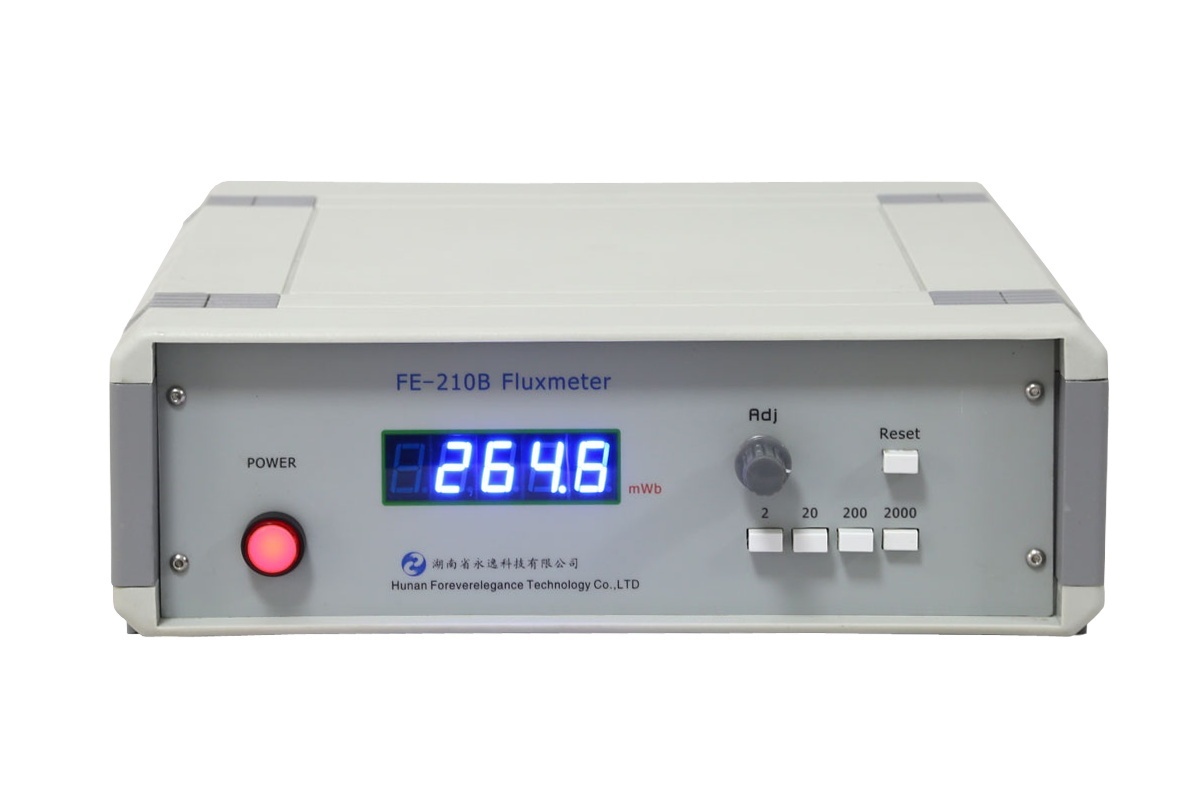

FE-210B FLUXMETER高精度磁通计是采用低漂移电子积分器件设计和生产的磁测量仪器。测试响应完全,在测试过程中不丢失数据,测试精度高,漂移小等是这款仪器的主要特点。在使用提拉法测试样品的磁通过程中,快拉慢拉数据都能吻合,重复测量以及回复测试,尤显优良特性。
FE-210B Fluxmeter是湖南省永逸科技有限公司开发生产的专业磁测量仪器。本着简单、实用的设计理念,致力于为用户设计操作方便、功能实用的磁测量产品。
FE-210B FLUXMETER高精度磁通计是采用低漂移电子积分器件设计和生产的磁测量仪器。测试响应完全,在测试过程中不丢失数据,测试精度高,漂移小等是这款仪器的主要特点。在使用提拉法测试样品的磁通过程中,快拉慢拉数据都能吻合,重复测量以及回复测试,尤显优良特性。
1、量程选择
测试前,应根据被测磁体的大小,按下相应数字下面的功能键选择相应的量程档位,可选档位有2mwb、20mwb、200mwb、2000mwb四档。
2、调节漂移
测试前,将测试线圈或测试夹具的引出线与磁通计后面板的红黑接线柱相连。一般情况下不分正负极,只测量磁通(仪器的正负积分可以保证)。
按下“POWER”电源开关,开关有红灯点亮指示,表头有数字显示。一般情况下,预热15分钟后进行漂移调节。
调节过程为:按一下“RESET”键,观察数字漂移,如漂移往正数字方向漂移,则调节面板上面的ADJ旋钮,往逆时针方向旋转;如漂移往负数字方向漂移,则调节面板上面的ADJ旋钮,往顺时针方向旋转;重复按“RESET”键,调节ADJ旋钮,直到表头数字基本没有漂移为止,具体调节到每分钟漂移为1uWb就可以进行测试了。
3、提拉法测试:
1)将样品测试线圈连接到测试主机上,将被测试的样品放在测试线圈中部;
2)连接主机后部电源线,按Power键,打开主机电源;
3)选择主机后面板量程选择按钮选择测试量程,按调漂移步骤调节主机的漂移
4)按“RESET”键进行清零,将样品移除平台,测试数据将保留在磁通计显示窗口上,用户直接读取即可。
4、配亥姆霍兹线圈测试:
1)用连接线连接亥姆霍兹线圈和测试主机,将样品放在亥姆霍兹线圈的样品台中部
2)连接主机后部电源线,按Power键,打开主机电源;
3)选择主机后面板量程选择按钮选择测试量程,按调漂移步骤调节主机的漂移
4)按“RESET”键进行清零,将样品移除平台,测试数据将保留在磁通计显示窗口上
5)根据线圈的常数K,通过公式M=KΦ获得材料的磁矩M
注:一般亥姆霍兹线圈的电阻比较大,测试需要选择20mWb档位才能调节稳定,此时线圈电阻参与积分电路,测试所得的磁通量Φ1比实际值Φ偏低,实际值Φ=(R线圈电阻 +10K)*Φ1 /10K(按20mWb档计算),如采用其它测试方式,也需要考虑相关的线圈内阻。
测试注意事项:
1)、如果测试样品磁通量感应小,可将磁钢放入测试台中心清零,然后将样品在台体表面进行NS极翻转,测试结果为磁通量的两倍。
2)、如测试样品较大,测试数据超过量程,测试表头将显示为“- 1”,这种情况下,应选择更大的量程档位后重新进行测量。
