硅钢片磁导率测量仪器推荐
发布时间：
2019-07-27
来源：
www.fe2100.com
磁导率，英文名称：magneticpermeability，表征磁介质磁性的物理量。表示在空间或在磁芯空间中的线圈流过电流后，产生磁通的阻力或是其在磁场中导通磁力线的能力。
磁导率，英文名称：magnetic permeability，表征磁介质磁性的物理量。表示在空间或在磁芯空间中的线圈流过电流后，产生磁通的阻力或是其在磁场中导通磁力线的能力。其公式μ=B/H 、其中H=磁场强度、B=磁感应强度，常用符号μ表示，μ为介质的磁导率，或称绝对磁导率。
磁导率的测量是间接测量，测出磁心上绕组线圈的电感量，再用公式计算出磁芯材料的磁导率。所以，磁导率的测试仪器就是电感测试仪。在此强调指出，有些简易的电感测试仪器，测试频率不能调，而且测试电压也不能调。例如某些电桥，测试频率为100Hz或1kHz，测试电压为0.3V，给出的这个0.3V并不是电感线圈两端的电压，而是信号发生器产生的电压。至于被测线圈两端的电压是个未知数。如果用仪器测量电感，例如 FE-30SST硅钢片铁损测试仪，不但测试频率可调，而且被测电感线圈两端的电压及磁化电流都是可调的。了解测试仪器的这些功能，对磁导率的正确测量是大有帮助的。
硅钢片，英文名称是silicon lamination， 它是一种含碳极低的硅铁软磁合金，一般含硅量为0.5～4.5%。加入硅可提高铁的电阻率和最大磁导率，降低矫顽力、铁芯损耗（铁损）和磁时效。硅钢片的生产由于工艺复杂、工艺窗口窄，生产难度大，被誉为钢铁产品中的工艺品，特别是取向硅钢片。对硅钢性能的要求 主要是：①铁损低，这是硅钢片质量的重要指标。各国都根据铁损值划分牌号，铁损愈低，牌号愈高。②较强磁场下磁感应强度（磁感）高，这使电机和变压器的铁芯体积与重量减小，节约硅钢片、铜线和绝缘材料等。③表面光滑、平整和厚度均匀，可以提高铁芯的填充系数。④冲片性好，对制造微型、小型电动机更为重要。⑤表面绝缘膜的附着性和焊接性良好，能防蚀和改善冲片性。⑥基本无磁时效。硅钢片磁导率高、铁损耗小、适用于交流电磁系统。硅钢板的磁感应强度高，铁芯的激磁电 流（也称空载电流）降低，铜损和铁损都下降，可节省电能。当电机和变压器功率不变时，磁感应强度高，设计 Bm 可提高，铁芯截面积可缩小，这 使铁芯体积减小和重量减轻，并节省硅钢板、导线、绝缘材料和结构材 料用量，可降低电机和变压器的总损耗和制造成本，并且有利于大变压器 和大电机的制造、安装和运输。取向硅钢设计 Bm 高达 1.7~1.80T，接近 B8 值，因此以 B8 作为磁感保 证值。电机设计 Bm 约为 1.5T，接近冷轧无取向硅钢片 B50 值，因此冷轧无 取向硅钢以 B50 作为磁感保证值。热轧硅钢的磁感更低，通常以 B25 作为 保证值。

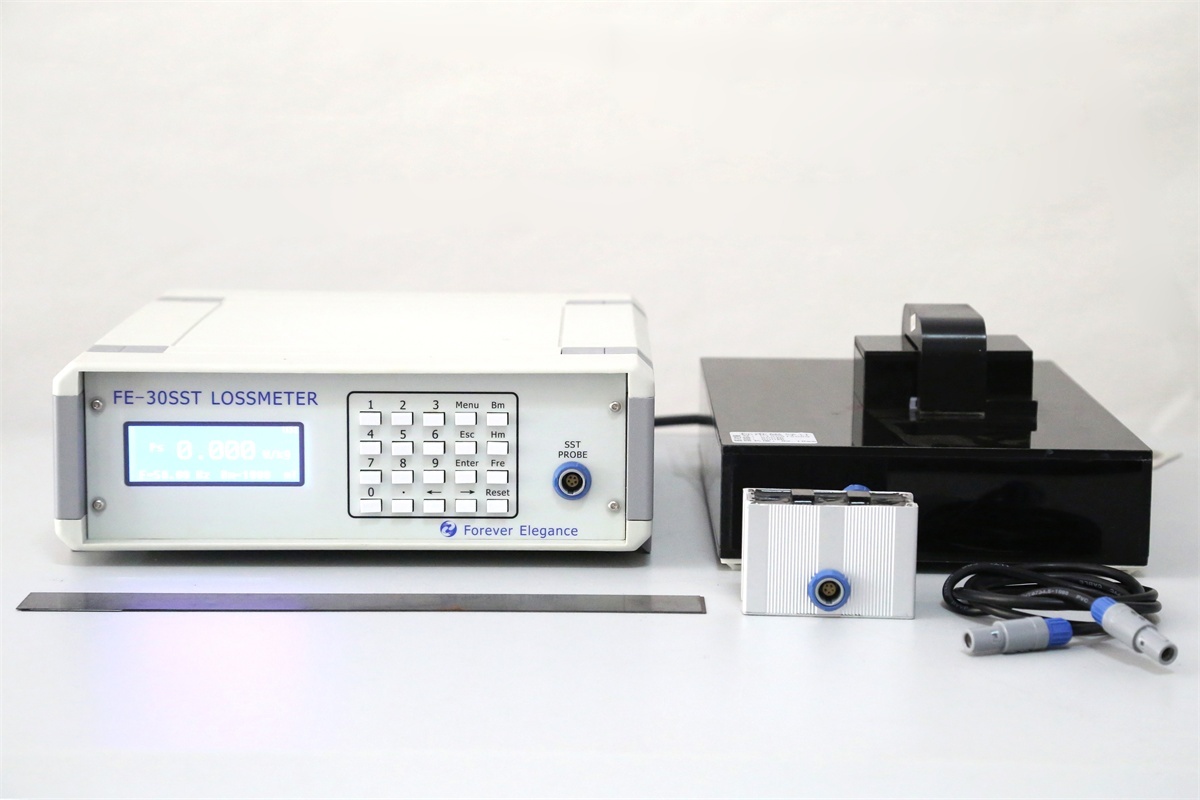

湖南省永逸科技有限公司FE-30SST Lossmeter硅钢单片铁损测量仪是一款能够精密补偿的闭环控制测量仪器。
FE-30SST Lossmeter硅钢单片铁损测量仪采用了单片机技术和模拟电子技术结合，对次级感应电压V和初级励磁电流I进行实时采样，并配合使用低损耗硅钢铁芯做磁路设计的测试磁导计，将磁导计空气补偿到1.0mV以下。仪器设计以GB/T3655-2008为标准，在保证测量数据准确，重复性好的前提下，可以同时较准确测量硅钢片的质量比总损耗Ps和磁感Bm。配上位机软件，可以进行B-H磁滞回线、u-H磁导率曲线和Ps-B损耗曲线的测量；同时采用了波形反馈技术，确保了磁通Ø正弦，完全可以达到对硅钢样片进行牌号溯源；在一定情况下，基本上满足替代方圈标准测试硅钢条样的全性能参数，是中小型硅钢片使用企业用于控制来料检验方便、经济的产品。
FE-30SST Lossmeter硅钢单片铁损测量仪具有体积小重量轻，携带方便，操作简单快速，取样方便等特点。
