如何采用扫描法测试坡莫合金材料 u0.08 的磁导率?

2022/09/09 15:37
浏览量
【摘要】:
在设备退磁控制非常好的情况下(相关的 IEC 和 GB 标准中应该加入退磁质量的要求),采用冲击法可以很方便的外推初始磁导率 ui,同时还可以较准确的计算材料的瑞利 常数。同样采用扫描法测试几组弱磁场下磁滞回线,取对应的最大磁导率,计算推出初始磁 导率 ui。这将填补软磁材料直流磁性能测量有关初始磁导率测试的空白。 最后将 Hs 分别为 8A/m、0.8A/m 和 0.08A/m 三条磁滞回线放在一起,瑞利区很小!

      首先说明一下扫描法和冲击法测试磁化曲线

      扫描法:如果从退磁态(0,0)开始,单向地缓慢增加磁场强度,把经历的磁状态点(M,H)连起来,就得到初始磁化曲线(或称始发磁化曲线)。

     冲击法:如果在从退磁态(0,0)开始,只要逐步施加一个给定的 Hs,进行磁锻炼能得到一条稳定的对称回线,把这些回线的顶点(Ms,Hs)连起来,就能得到一条基本的磁化曲线(或称正常磁化曲线)。 弱磁场下的磁滞回线:在退磁态附近的弱磁场下,对称回线一般呈树叶状,1887年瑞利首先研究了这一现象,故称瑞利区,这种回线为瑞利回线。在瑞利区中,材料的磁导率为: u(H1)=ui+ɳu0H1,其中 ui在初始磁导率,ɳ为瑞利常数,单位 m/A。在瑞利区中材料的磁化率 χ和正常磁导率都与 H 成直线关系,斜率为ɳ和ɳu0。在工程上为简便,对不同的材料采用小 场下的 u 来替代初始磁导率 ui ,一般当 ui 大于 20k 的高导磁材料 H 取 0.08A/m,大于 2k 的取 0.8A/m 等。 从冲击法测量报告上可以看出,Hs 达到 0.08A/m 实际已经超出了材料的瑞利区,折点位置在 0.04A/m 左右(见下报告)。

软磁材料测量冲击法

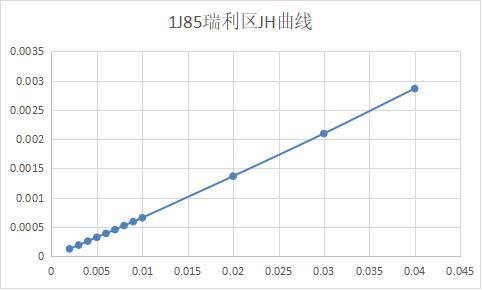

      瑞利区内的磁化特性可采用冲击法测试的原始数据做进一步的分析,根据测试设备精度可选择 H:0.01A/m~0.04A/m 几个点进行。测试结果对应 u0.01=52.374k,u0.04=57.035k,根据 相关公式计算可得初始磁导率 ui=50.358k,瑞利常数ɳ=155400(m/A)。 这也说明将 1J85 材料的 u0.08替代初始磁导率 ui 的偏差为 24.69%,即使采用 u0.04替代 u 偏差也为 13.25%。企业在宣传设备测试初始磁导率的不确定度时应注明测试对应的 Hui,真 正意义上的初始磁导率(指 H 趋近与 0 时)目前还没有看到溯源的测试方法。将 1J85 材料 的初始测试点数据见下表对照起来看,u0.003满足 H 外推到 0 时,偏差与计算才达到小于 1% 的范围内。

Hdat(A/m)

Jdat(T)

u(k)

0.00198098

0.000126133

50.66928409

0.00298774

0.000190807

50.8215153

0.00399001

0.000258383

51.5330613

0.00498592

0.00032361

51.65027029

0.00599004

0.000390415

51.86718863

0.00698773

0.000453691

51.66780554

0.00798803

0.000524615

52.2633073

0.00899549

0.000591387

52.31699757

0.00999975

0.000658124

52.37384287

0.0199948

0.00136874

54.4752748

0.0299816

0.00209677

55.65335554

0.0399858

0.00286586

57.03538251

0.0500043

0.00369565

58.81369012

0.0599761

0.0045315

60.12547883

0.0699712

0.00540217

61.43891761

0.0799869

0.00631155

62.79305899

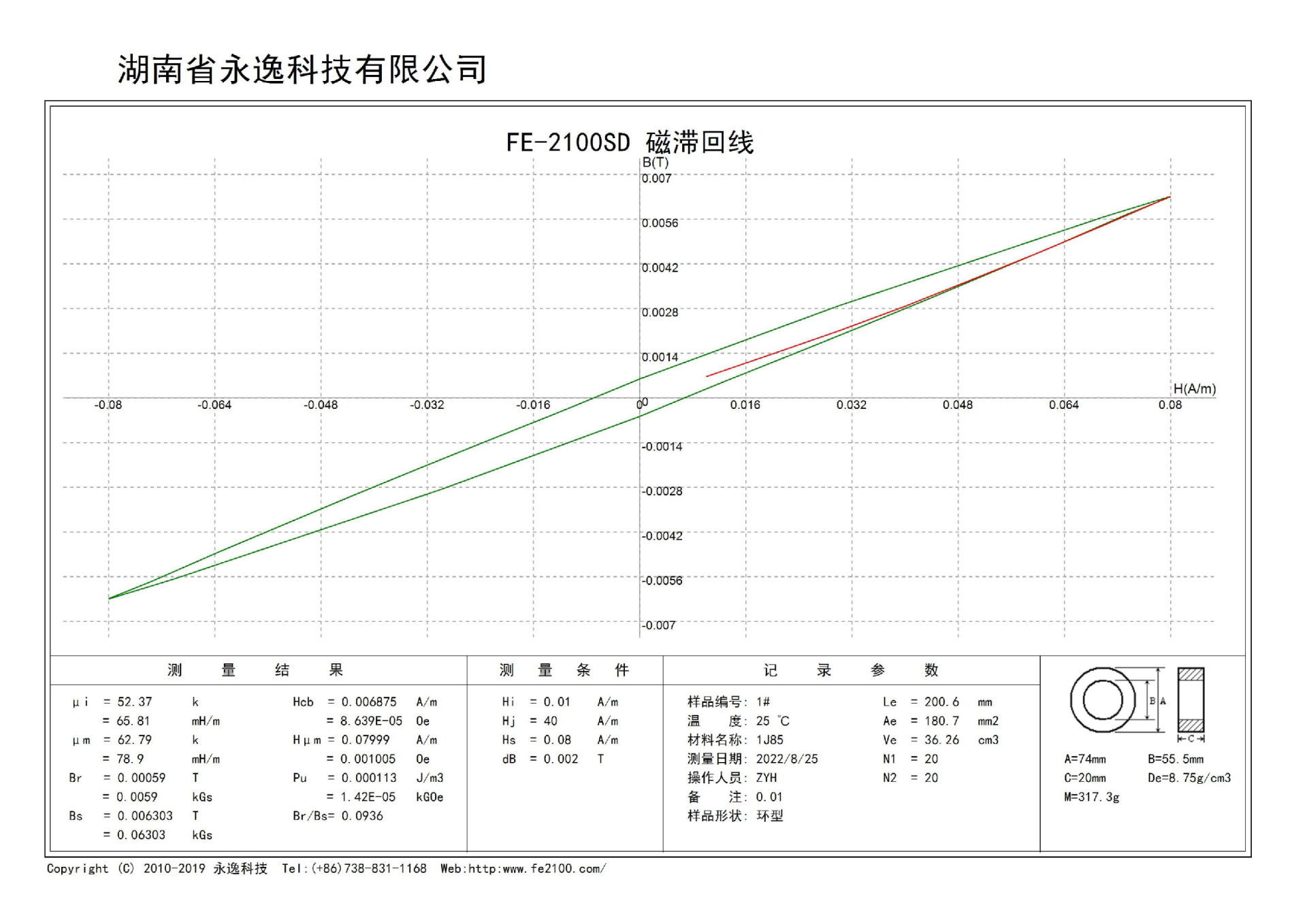

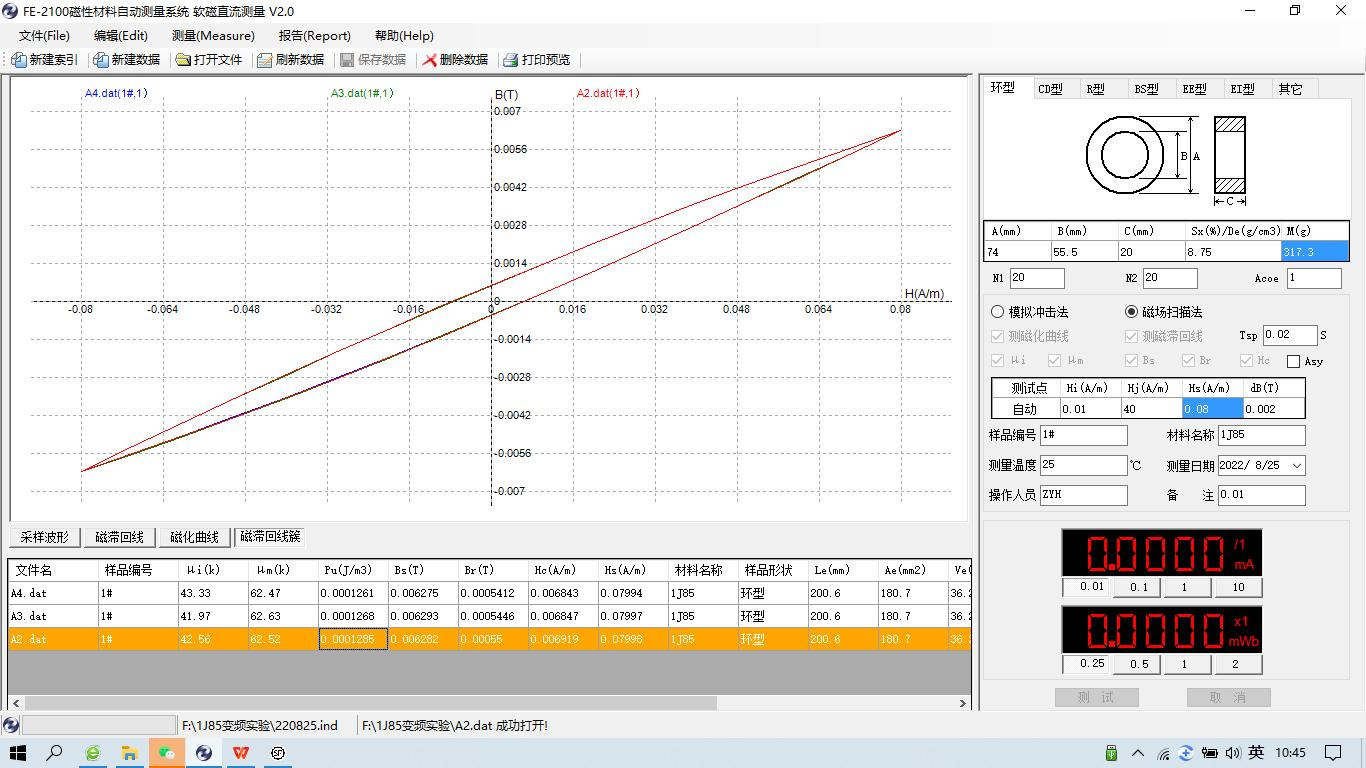

     在一些铁氧体 ui 的测试条件中,测试条件为频率 10kHz, Bm 小于 0.25mT 的条件进行 (这条件几乎满足所有的软磁材料),是利用了材料的回线弱场下都是可逆过程没有 f 依赖 性,但前提条件是需要对样品先进行良好的退磁,电压电流测试分辨率足够精准。在退磁不 好的情况下,ui 重复性会不好,所提不确定度为±25%大致可接受。 检验频率特性可以通过对 1J85 样品采用倍频条件下扫描磁滞回线进行验证(见下图), 测试时控制扫描点间距分别为 0.02s、0.04 和 0.08s 进行,将三次扫描获得的磁滞回线叠加 在一个图中,可以获得 u0.08=62.54k(取三个速率下的平均值),这与冲击法测试的 u0.08=62.79K 数据基本上是等同的,即在弱场区频率依赖性可不用考虑。

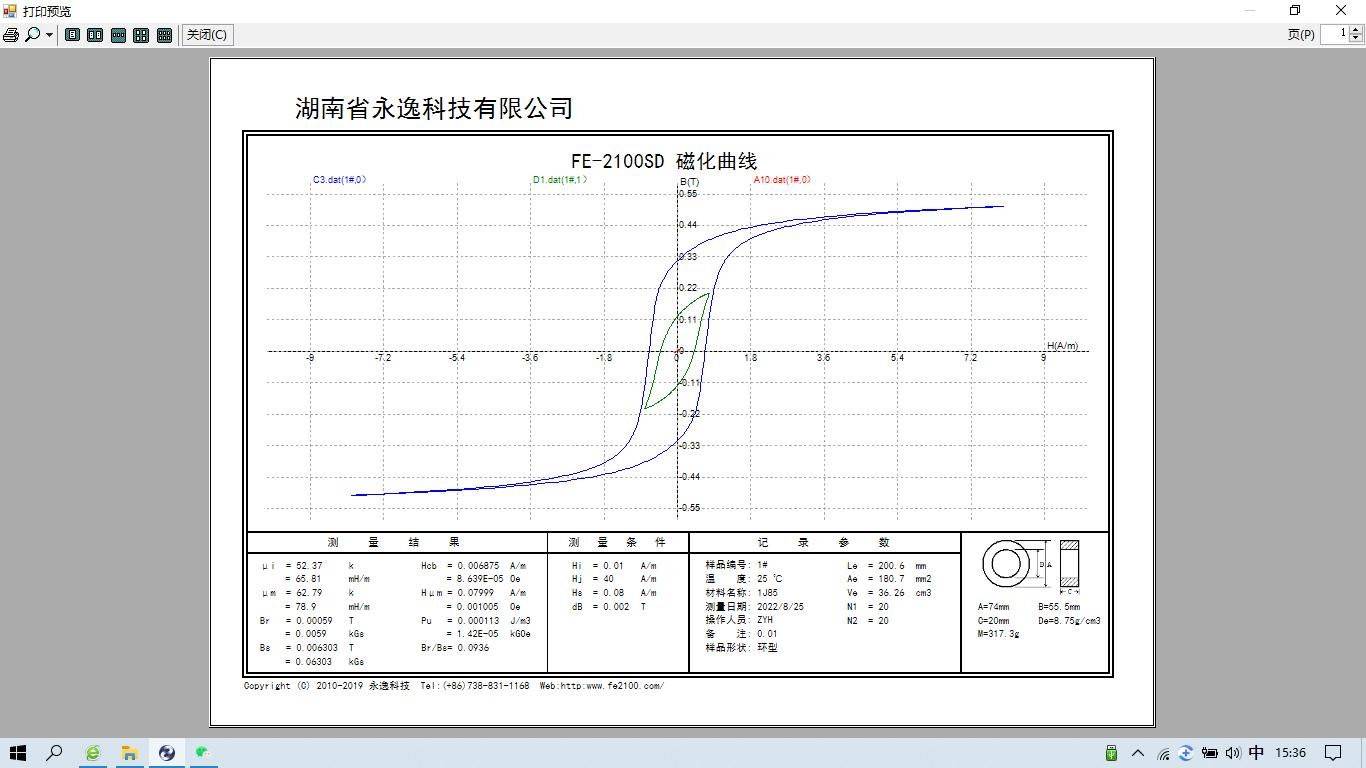

      因此,在设备退磁控制非常好的情况下(相关的 IEC 和 GB 标准中应该加入退磁质量的要求),采用冲击法可以很方便的外推初始磁导率 ui,同时还可以较准确的计算材料的瑞利 常数。同样采用扫描法测试几组弱磁场下磁滞回线,取对应的最大磁导率,计算推出初始磁导率 ui。这将填补软磁材料直流磁性能测量有关初始磁导率测试的空白。 最后将 Hs 分别为 8A/m、0.8A/m 和 0.08A/m 三条磁滞回线放在一起,瑞利区很小!
