FE-2100MQ永磁品质测量仪的使用方法
发布时间:
2019-12-03
来源:
www.fe2100.com
FE-2100MQ永磁品质测量仪的使用方法:1.FE-2100MQ永磁品质测量仪测试平台的搭接2 FE-2100MQ永磁品质测量仪测量系统操作步骤3. 软件介绍
1.FE-2100MQ永磁品质测量仪测试平台的搭接

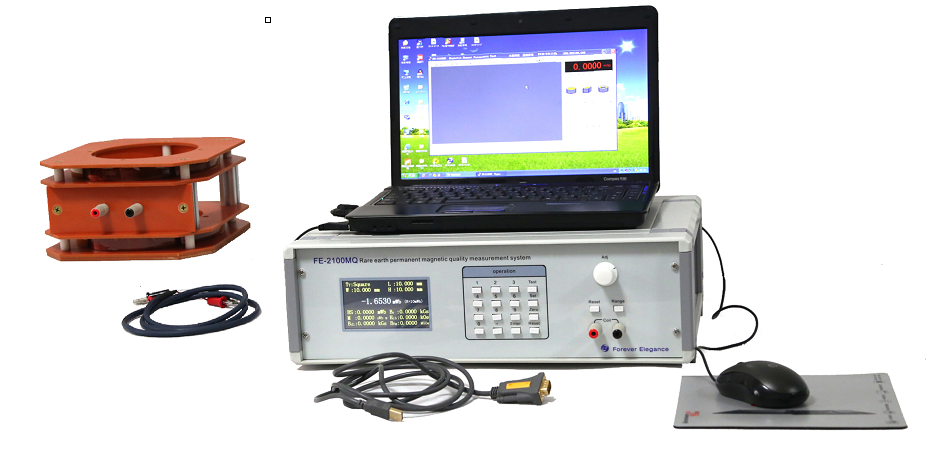

FE-2100MQ永磁品质测量仪测试系统的所有配件如下:说明书一份,测试软件光盘一张,测量主机一台,一维亥姆霍兹线圈一个,电源线一根,串口线一根,连接线一根,电脑一台(选配)。

测量前我们必须先将其搭接起来,串口线用来连接测量主机FE-2100MQ和电脑,连接线用来连接测量主机FE-2100MQ与一维亥姆霍兹线圈。
2 FE-2100MQ永磁品质测量仪测量系统操作步骤
2.1 开机预热

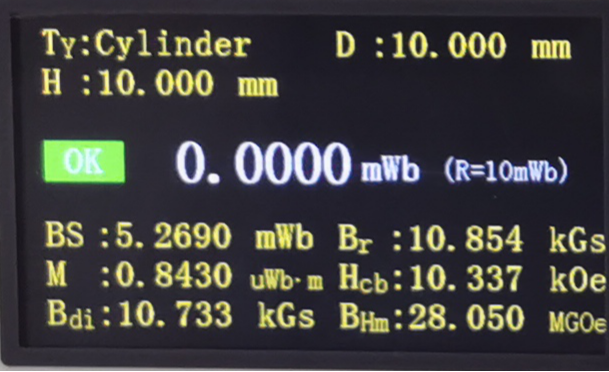

首先合上测量主机FE-2100MQ的电源开关(在主机后面板),预热10分钟。开机后界面显示如下:

2.2 参数设置
按下面板的“Set”键可进入参数设置界面,可输入一维亥姆霍兹线圈的直流线圈电阻Rz,线圈常数Kz,样品外形类型Ty,样品尺寸和磁矩的上下限报警值,请确保输入的参数与一维亥姆霍兹线圈上标注的参数一致。设置界面如下图所示,白色代表当前光标位置,按“Enter”确定并进入下一个参数,最后按“Reset”退出设置界面。
当选中Ty项时,通过面板上“.”切换,有Cylinder(圆柱,尺寸项中D代表直径,H代表高),Square(方形,尺寸项中L代表长,H代表高,W代表宽),Ring(圆环,尺寸项中D代表外直径,d代表内直径,H代表高)。

2.3 档位选择
按下面板对应的“Range”键,可改变对应的磁通计的量程,可在1mWb、10 mWb、100 mWb、1000 mWb四档之间顺序切换,建议使用10-100 mWb档。
2.4 漂移调节

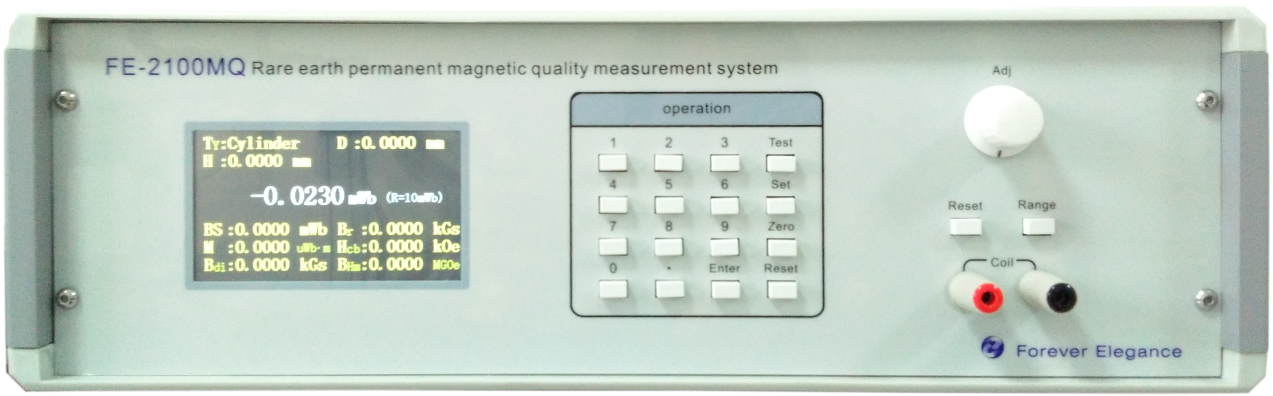

请先确保亥姆霍兹线圈不受强磁场或铁磁物体的干扰(建议:铁磁物体,手机,钥匙等必须离线圈三米开外)。然后按下面板的“Reset”键(如图所示),观察数字漂移,如漂移往正数字方向漂移,则调节面板上面的ADJ旋钮,往“-”方向旋转;如漂移往负数字方向漂移,则调节面板上面的ADJ旋钮,往“+”方向旋转;重复按“RESET”键,调节ADJ旋钮,直到表头数字基本没有漂移为止。一般调节到每10S漂移一个字左右就可以进行测试了。
2.5 样品放置

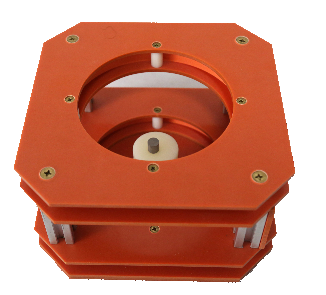

请准备充好磁的永磁或稀土样品,放置在线圈白色胶柱上,例如下图:

2.6 测试结果
样品放置好以后,按下“ADJ”旋钮下的“Reset”键或“operation”下的“Reset”键将磁通的读数清零,然后按“Zero”键准备测试,紧接着将样品拉出线圈,再按“Test”键得出结果,液晶屏上立即显示样品的品质数据。

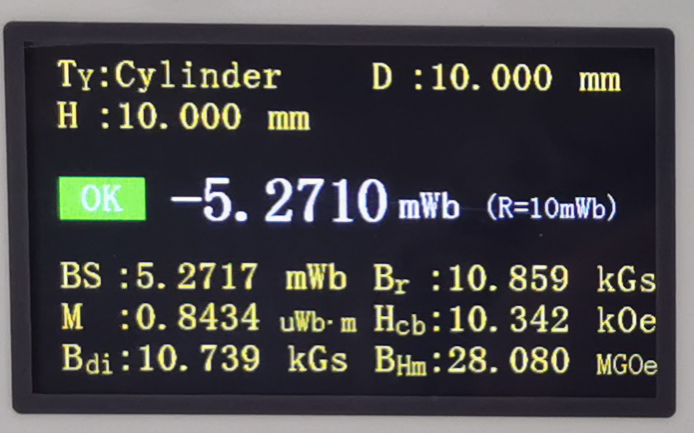

SmCo-28H测试结果
3. 软件介绍
如果用电脑上的软件测试的话,操作步骤跟上面是一样的,软件只是起显示和记录的功能,并不能控制测试,也不用任何操作,除了打印结果。 (软件运行需要先安装.NET3.5)
3.1 串口通信
将电脑终端和测试主机通过串口线连接,确认前两者都启动后,打开软件FE-2100MQ.exe,软件将自动匹配对应串口。若通信失败,请检查连接线是否松动,确认后关闭软件,重新打开。
配套的RS-232转USB里有驱动光盘,若在电脑的设备管理器里查看不到串口号,电脑缺少驱动,请安装驱动。
3.2 参数栏

在图标行中选中与测试主机中填写一致的样品外观类型,并填写尺寸参数。
SN代表序列号,可更改用以区分不同的测试样品。
COM代表串口号,上文已经提及。
Date代表日期,默认操作系统当前日期,可更改。
3.3 控制栏

按下“Del Current”代表删除当前选中数据行(蓝色高亮显示)。
按下“Clear All”按下代表清除目前测试得到的所有数据。
按下“Export Date”代表导出当前测试数据,默认为*.dat格式。
3.4 注意事项
FE-2100MQ永磁品质测量仪系统对环境要求高,若测试主机出现磁通计读数来回波动而无法通过面板上ADJ旋钮调零时,请不必担心机器问题,这是由当时的供电电网干扰造成的。只需暂停测量,待磁通计稳定再次测量。
在测试时务必保证磁通计稳定,尽可能地减少漂移。若短时间出现重复性差的现象,可能是由于磁通计产生了漂移,也可能是测量时周围有铁磁物移动改变了空间磁场。
