FE-2100MQ永磁品质测量仪介绍
2019/12/03 10:44
浏览量
【摘要】:
FE-2100MQ永磁品质测量仪的测量原理
通过采用一维亥姆赫兹线圈测试磁体的磁通量,乘以线圈对应的常数可得到永磁体的磁矩,磁矩作为永磁材料的固有参数是可以进行相互之间的传递的。FE-2100MQ自带测试软件,并可对圆柱,圆环和方块形状样品稀土永磁体进行剩磁,矫顽力和最大磁能积的计算,方便用户确定磁钢的能积牌号。
FE-2100MQ永磁品质测量仪的配件组成
FE-2100MQ永磁品质测量仪由以下三部分组成:测量主机FE-2100MQ、一维的亥姆霍兹线圈和笔记本电脑(电脑部分为选配)。
测量主机FE-2100MQ
这个是主要部件,它由一个精密的单片机控制系统、一个低漂移的磁通计和一块高分辨率的彩屏等组成。用户操作这个测量主机就可以直接获得测量结果。它的前面板如下图所示。

Adj:调漂移旋钮 Coil:测试线圈连接接口
Range:量程选择 Set:设置样品形状,参数
Test:测试完成 Zero:测试开始
Reset: 复位清零键

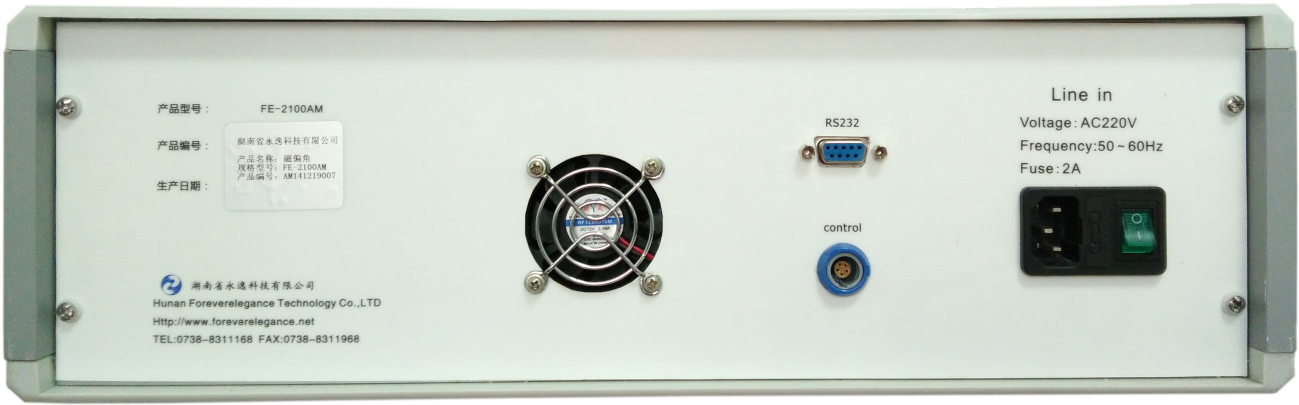

后面板如下图所示。

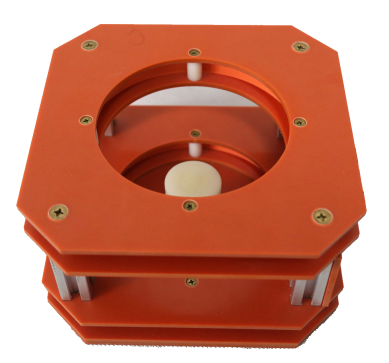

一维的亥姆霍兹线圈
线圈设计作为测试量具经过专业设计和标定,确定的均匀区为圆台面范围中,经过检验的线圈常数k,直流线圈电阻R等标注在标签上,用户在使用时需将相关参数写入FE-2100MQ主机中。

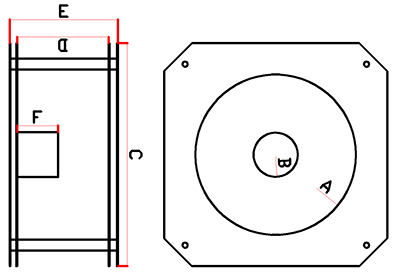

一维亥姆霍兹线圈选型参考
线圈型号 |
线圈常数K |
线圈均匀度对应线圈均匀区域(mm) |
线圈电阻(Ω) |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
FE-HM150 |
0.0162 |
0.3%(24*24*24) 1%(33*33*33) |
83 |
150 |
40 |
180 |
54 |
112 |
17 |
FE-HM300 |
0.032 |
0.3%(48*48*48) 1%(63*63*63) |
164 |
300 |
80 |
350 |
129 |
170 |
52 |
FE-HM600 |
0.06 |
0.3%(96*96*96) 1%(125*125*125) |
318 |
570 |
140 |
630 |
270 |
330 |
可定制 |
备注 |
本表仅作为参考数据,实际线圈以标签值为准。
|
终端电脑
这个可由客户自己选配,在电脑上安装测试软件并注册才能使用。配套的光盘中有上位机软件,但使用时需联系永逸公司发放注册码。由于测量主机就可以操作整个测量过程并显示测量结果,所以电脑的作用为统计测量结果、保存数据和打印等功能。电脑测量软件界面如下所示。
