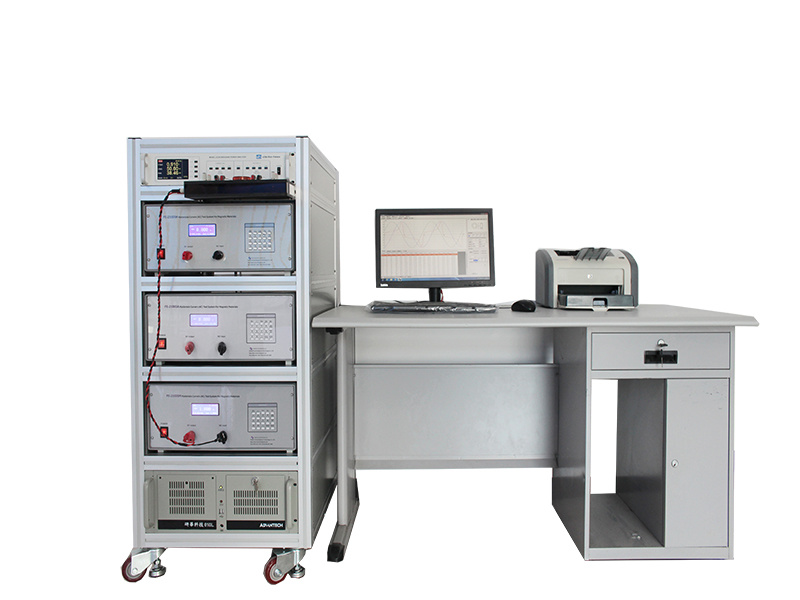

FE-2100SA 软磁材料交流测量装置介绍

2019/11/26 16:10
浏览量
【摘要】:
FE-2100SA软磁材料交流测量装置,符合国家规定,适用于软磁铁氧体、坡莫合金、非晶和纳米晶等软磁材料闭路样品的准确测量。
适用标准:
GB/T 3658-2008 软磁材料交流磁性能环形试样的测量方法
GB/T 9632.1-2002 通信用电感器和变压器磁心测量方法
GB/T 19346-2003 非晶纳米晶软磁合金交流磁性能测试方法
SJ 20966-2006 软磁铁氧体材料测量方法
IEC 60367-1 通信用电感器和变压器磁心测量方法
IEC 60404-6 软磁材料交流磁性能环形试样的测量方法
FE-2100SA软磁材料交流测量装置,符合国家规定,适用于软磁铁氧体、坡莫合金、非晶和纳米晶等软磁材料闭路样品的准确测量。
  产品采用数字信号合成技术产生宽频的励磁信号,采用闭环反馈技术,能够任意频率和磁感锁定测量;采用高速的采集卡,能够保证电压、电流采集的精准。对于常规样品,系统能够自动计算有效磁路长度和面积;并且能够按照客户的特殊要求扩展电源功率和测试频率。
  FE-2100SA能自动测量软磁材料在动态(交流)条件下的交流磁滞回线、磁化曲线和损耗曲线等。准确测量剩磁Br、矫顽力Hc、比总损耗Ps振幅磁导率μa、损耗角δ、电感磁导率μL、弹性磁导率μ′粘性磁导率μ〞以及Q值等动态磁特性参数。为充分掌握材料交流特性提供强大的基本数据。
产品特点

数字信号合成技术,产生宽频的励磁信号;
采用闭环反馈技术,任意频率和磁感锁定测量;
成熟的功放电路确保励磁电源的长期可靠运行;
高速的采集卡保证电压、电流采集的精准;
常规样品自动计算有效磁路长度和面积;
特殊要求可扩展电源功率;
特殊要求可扩展测试频率;
运行于Windows 2000/XP,Winxp/NT/7/8操作系统下。
公司软件产品获得具有自主知识产权的软件证书。
固定频率F锁定不同的Bm进行测试。
固定磁感Bm锁定不同的频率测量。
软件为适合面广兼容工频条件下的交流磁特性测量。
自动测量软磁材料在动态(交流)条件下的B-H、B-P和ua-H、ua-F,P-F等。
可采用中、英文格式,可方便添加用户标志和企业名称。
有多种单位制式可供选择,以保证不同用户各自的使用习惯。
多进行多点组簇,可显示B(H)磁化曲线簇和Ps(B)损耗曲线簇;
可将不同条件下测得的B(H)磁化曲线和Ps(B)损耗曲线组合到一张图纸上,以便进行对比分析。
软件带分选功能,可按μa、Ps、Bm、Br、Hc和Hm等参数设定上下限。
仪器参数

50kHz条件下

Ps(%)

μa(%)

δ(%)

Bm(%)

Hr(%)

不确定度(K=2

3.0

5.0

4.0

1.0

2.0

重复性(恒温)

±1.5

±2.0

±2.0

±0.5

±1.0

主要技术指标

励磁电源(输出频率细度<设定值的万分之一)

输出功率(选型)

500VA

200VA

100VA

输出频率范围

1k~100kHz

1k~300kHz

30~1MHz

输出电压

10/50/150/300v

036V

036V

输出电流

010A

07A

05A

电压失真度:优于0.5%

电压稳定度 :优于0.2%

电压/电流准确度:0.5%

分辨率和线性度:12Bit±1/2LSB

调节精度1Hz

测量误差:电压<±0.1%

电流<±0.1%

有效功率:<±0.2%

采样模块

技术参数

A/D转换器:40MHz双通道 12Bit同步模数转换器

电压采样  :0/3/30/300 V(峰值)三档自动量程

电流采样  :0/15.8/158/1580/15800 mA(峰值)

四档自动量程

美国CLARKE-HESS2335型功率分析仪:电流采样:1uA15A (峰值电流)四档;电压采样:1mV1000Vrms(有效值)四档;采样精度:测试信号为满量程的5%100%; 采样精度:10Hz250kHz     ±0.1%  250kHz500kHz   ±0.2%   500kHz1.0MHz   ±0.4%

测量精度(预热10分钟在23℃±5℃3075RH环境下且无外磁场干扰)

磁感B锁定精度:±0.3%

磁感B测量精度:±(0.2+0.1×(Vf/Vr-1))

(Vf:感应电压采样档位满量程徝,Vr: 感应电压测量峰徝)

(Vf/Vr-1) ≤2 (0/3/30/300 V电压采样档位)

磁场H锁定精度:±0.5%

磁场H测量精度:±(0.2+0.1×(If/Ir-1))

(If:励磁电流采样档位满量程徝,Ir: 励磁电流测量峰徝)

(If/Ir-1) ≤2 (0/15.8/158/1580/15800 mA电流采样档位)

比总损耗(Ps)   ±(1.0+ (Φ/90°)×0.05×tan(Φ))

(Φ:感应电压与励磁电流的相位角)

测量精度溯源美国CLARKE-HESS2335型功率分析仪
