FE-201磁通计的功能介绍和使用注意事项

2019/09/24 09:26
浏览量
【摘要】:
FE-201磁通计仪器特点:直接读取磁通数据、通过+、-号判断积分方向、适合配置不同的积分线圈和工装、调节稳定,每分钟漂移小于一个字、高输入阻抗,测试受线圈的影响小、带模拟输出便于用户扩展。
  FE-201磁通计 Fluxmeter是湖南省永逸科技有限公司开发生产的专业磁测量仪器。本着简单、实用的设计理念,致力于为用户设计操作方便、功能实用的磁测量产品。仪器设计了峰值锁定、极性判断实用性较强的功能。
  FE-201磁通计FLUXMETER数字磁通计是采用低漂移电子积分器件设计和生产的精确磁测量仪器。测试响应完全,在测试过程中不丢失数据是该设备的最大特点。在使用提拉法测试样品的磁通过程中,快拉慢拉数据都能吻合,重复测量以及回复测试,尤显优良特性。
  FE-201磁通计使用范围:磁铁的品质管理、磁气电路内磁铁饱和状态、以及多级磁体磁通总量的测量等。
  FE-201磁通计仪器特点:直接读取磁通数据、通过+、-号判断积分方向、适合配置不同的积分线圈和工装、调节稳定,每分钟漂移小于一个字、高输入阻抗,测试受线圈的影响小、带模拟输出便于用户扩展。

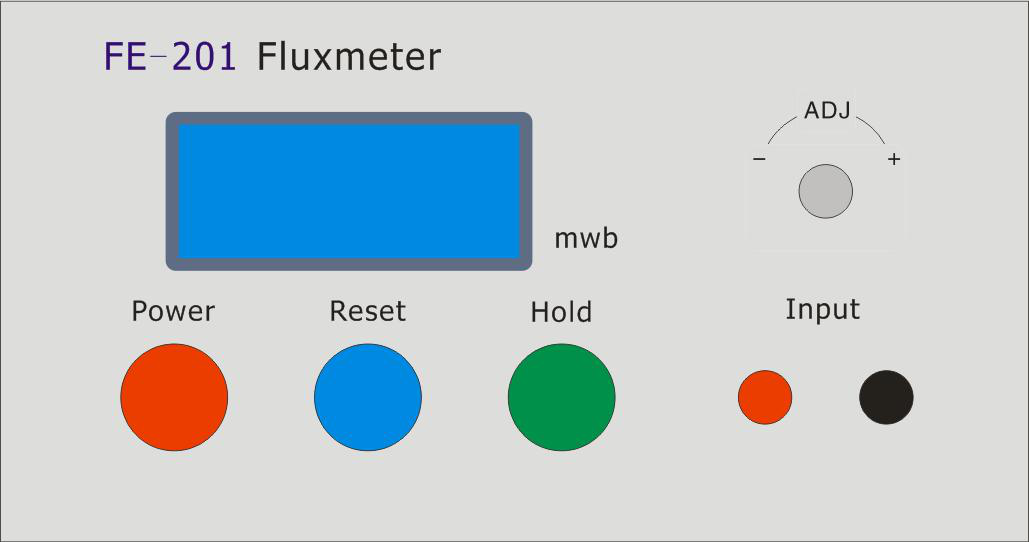

  FE-201磁通计面板功能介绍

Power:电源开关键,Reset:清零键,Hold:峰值保持键,Input:测试线圈连接接口,
ADJ:调零旋钮,   mwb左侧窗口:数据显示窗口

FE-201磁通计的使用方法
1、量程选择
测试前,应根据被测磁体的大小,按下相应的量程档位,一般情况下可直接选择20mWb档位。如果测试小样品,可以将后面板上的换挡按键按下,使用2.0mWb档位测量。

2、调漂移
测试前,将测试线圈或测试夹具的引出线与磁通计前面板的输入线INPUT进行连接。一般情况下不分正负极,只测量磁通(仪器的正负积分可以保证)。
按下“POWER”电源开关,开关有红灯点亮指示,表头有数字显示。一般情况下,在稳定3分钟后进行漂移调节。调节过程为:按一下“RESET”键,观察数字漂移,如漂移往正数字方向漂移,则调节面板上面的ADJ旋钮,往“-”方向旋转;如漂移往负数字方向漂移,则调节面板上面的ADJ旋钮,往“+”方向旋转;重复按“RESET”键,调节ADJ旋钮,直到表头数字基本没有漂移为止。一般调节到每分钟漂移一个字左右就可以进行测试了。

3、提拉法测试
3.1、将样品测试线圈连接到测试主机上,将被测试的样品放在测试线圈中部;
3.2、连接主机后部电源线,按Power键,打开主机电源;
3.3、选择主机后面板量程选择按钮选择测试量程,按调漂移步骤调节主机的漂移
3.4、按“RESET”键进行清零,将样品移除平台,测试数据将保留在磁通计显示窗口上,用户直接读取即可。

4、磁通计配亥姆霍兹线圈测试
4.1、用连接线连接亥姆霍兹线圈和测试主机,将样品放在亥姆霍兹线圈的样品台中部
4.2、连接主机后部电源线,按Power键,打开主机电源;
4.3、选择主机后面板量程选择按钮选择测试量程,按调漂移步骤调节主机的漂移
4.4、按“RESET”键进行清零,将样品移除平台,测试数据将保留在磁通计显示窗口上
4.5、根据线圈的常数K,通过公式M=KΦ获得材料的磁矩M
注:一般亥姆霍兹线圈的电阻比较大,测试需要选择20mWb档位才能调节稳定,此时线圈电阻参与积分电路,测试所得的磁通量Φ1比实际值Φ偏低,实际值Φ=(R线圈电阻 +10K)*Φ1  /10K(按20mWb档计算),如采用其它测试方式,也需要考虑相关的线圈内阻。

5、使用磁通计测试注意事项
1)、如果测试样品磁通量感应小,可将磁钢放入测试台中心清零,然后将样品在台体表面进行NS极翻转,测试结果为磁通量的两倍。
2)、如测试样品较大,测试数据超过量程,测试表头将显示为“- 1”,这种情况下,可以将平台上垫一平板,将磁体与感应线圈的距离拉开,再进行测量。
3)、后面板上有换挡开关,测试小样品时,可以按下后面板上的换挡开关,选用2mWb小档量程进行测 量,测试分辨率达到1uWb。
4)、2mWb与20mWb所使用量程档位,可以根据数字表头的小数点进行判断,2mWb档,小数点停留在第2位,最大显示值为1.999mWb;20mWb档,小数点停留在第3位,最大显示值为19.99mWb。

6、磁场峰值锁定
  将磁通计调稳,然后将磁钢放在测试台中心,再按”RESET”表头清零,才能按下前面板上的"Hold"按键,表示开通峰值锁定功能,测试方法与上面介绍的一般方法一样,只是能对最大磁通量进行保持,同时将不再显示积分的正负号,要进行下次保持测量,需要重新按起“Hold”解锁,再重复以上过程。
