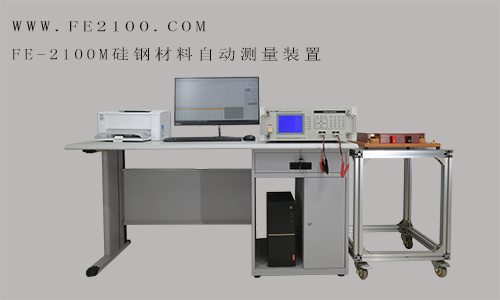

FE-2100M硅钢材料磁性能测量装置介绍


FE-2100M硅钢材料磁性能测量装置实际是一套软磁材料工频交流磁测量装置,由于其测试频率常规设计为50Hz~1000Hz,所以沿用上世纪90年代在湖南省娄底市电子研究所的命名习惯,称为硅钢磁性能测量装置,目前国内几家同行也都使用该习惯名称。硅钢材料磁性能装置的研制成功,是中国计量科学研究院瞿清昌老师组织中国计量科学研究院和湖南省娄底市电子研究所相关技术人员在上世纪90年代初期完成的,并由此打开了

  FE-2100M硅钢材料磁性能测量装置实际是一套软磁材料工频交流磁测量装置,由于其测试频率常规设计为50Hz~1000Hz,所以沿用上世纪90年代在湖南省娄底市电子研究所的命名习惯,称为硅钢磁性能测量装置,目前国内几家同行也都使用该习惯名称。硅钢材料磁性能装置的研制成功,是中国计量科学研究院瞿清昌老师组织中国计量科学研究院和湖南省娄底市电子研究所相关技术人员在上世纪90年代初期完成的,并由此打开了我国采用计算机控制技术,结合模拟电路和数据采集设计自动化磁测量装置的新篇章,1991年硅钢材料磁性能测量装置获得国家科技进步二等奖,是目前磁测量设备获得的最高奖项,25年来还没有相关磁性材料器件方面的磁测量设备奖项超越。
  FE-2100M硅钢磁性能测量装置自2013年推出以来,获得了国内用户的好评的同时也获得了国际客户的认可。通过对产品生产环节的严格控制,产品适合长距离运输的要求,产品焊接连线工艺获得国际友人的赞许,有一次性8台电源设备出口到澳大利亚完好无损记录。
  目前FE-2100M已经被ABB、Schneider、Embraco等行业巨头所采用,同时产品出口Russian State Scientific Center(俄罗斯)、P.J SAFARIKUNIVERSITY(捷克斯洛伐克)、ADEX ENGINEERING LTD.,BANGLADESH(孟加拉国)、Resmed MotorTechnologies, Inc(美国)等用户,湖南省永逸科技有限公司正朝着规划成为全球磁测量专家型企业前进!
  1、测试能力:满足硅钢、非晶、坡莫合金材料工频条件下磁特性参数的准确测量;
  2、突出特点:AD、DA信号分辨率、磁参数测试重复性、锁定Bm和Hm的精度、增加H为有效值相关曲线和参数功能、在线测试合格判断、添加单片硅钢拉压应力条件下磁导计的设计、添加谐波损耗的测量、测试电源功率达到5KVA满足高饱和条件下损耗的测量;
  3、测试软件(中英文):采用C#编写,操作平台兼容Windows XP、Win7;
  4、参考溯源:ElectricalSteel Tester MPG(Dr.Brockhaus Messtechnik Gmbh)同类型产品;
  5、测试重复性(爱泼斯坦方圈样品):Ps: ±0.3%,Hm、Bm:±0.2%,ua: ±0.3%;
  6、完成单片硅钢加拉压应力测试的设备,在2016年参加美国第13届国际应用磁学及磁学与磁性材料(MMM-Intermag)联合会议,宣读论文《Influence of Planar Stree on Magnetic ProPerty of Silicon Steel lamination》,并与来自美国、英国、新加坡、台湾的学者进行硅钢片在拉压应力磁导计设计方面和硅钢磁性能测试结果分析上的交流,获得较高的评价。并且填补了国内外该方面磁测量需求的空白,为特别国内高品质硅钢的研究提供了良好的测试手段,同时满足军用高速电机和电动汽车永磁电机在高速旋转,可能承受的拉压应力提供了可靠的测试装置和准确的测试数据,将磁性能与拉压应力联系到了一起。
  7、完成硅钢材料常温到200℃测试设备的开发,并配合论文“Modeling ofTemperature Effects on Magnetic Property of Nonoriented Silicon SteelLamination” 发表,被收录IEEE TRANSACTIONSON MAGNETICS, VOL. 51, NO. 11, NOVEMBER 2015 2002804顶级刊物!
  8、完成励磁功率达到5kVA的硅钢测量装置,励磁能力达到Brockhaus同类型水平,满足对硅钢材料的深饱和条件下的磁性能准确测量,同时完成国家军用电机开发和国家电网超大型电抗器开发超饱和条件下硅钢磁性能测试的要求,5kVA机型成为常规机型;
  9、 完成谐波条件下损耗测试功能,叠加谐波到99次,含量基波0~5%,角度选择-180 º ~ 180º,满足硅钢材料人为添加谐波条件下损耗的测量,成为目前具有该项功能的几家企业之一,公司已经为用户提供三套该要求的设备。
  10、500SST单片硅钢磁导计新型设计,压力可精确调节,轭铁采用卷绕优质硅钢设计,磁化能力和出片设计达到日本同行水平,保证测试重复性和耐用性等特点,获得国内硅钢片企业的好评;
  11、后期开发方向:自动送片单片硅钢测试装置,并着手硅钢二维磁特性及损耗测试设备的研究与开发。
