选购表磁分布测量仪指南

2022/06/25 16:47
浏览量
【摘要】:
多极磁环磁场分布测量仪(或磁波测量仪)是电机行业多极磁环或转子生产及相关电机企业磁环品质检验不可缺少的工具,早在上世纪90年代末,国内就进行了此设备的相关专利设计报道(山东人:老孟)。近10年,国内有大约近10家的企业开始生产该功能性的产品。通过了解国外相关的产品,发现国外做此类测量装置的厂家并不多,主要有日本、韩国和德国不到10家的企业。为什么用户有迫切需求的产品,较其他测量设备相关技术含量并不高的产品,却不能很好的被用户所接受?这里面存在的不确定因素在那里?本人通过对同行业用户的了解,以及采用同一磁环在不同厂家生产的磁场分布测量仪器测试同一个产品,发现了一些问题,在此与行业人士分享,希望对大家有所帮助。

一、概述:
     多极磁环磁场分布测量仪(或磁波测量仪)是电机行业多极磁环或转子生产及相关电机企业磁环品质检验不可缺少的工具,早在上世纪90年代末,国内就进行了此设备的相关专利设计报道(山东人:老孟)。近10年,国内有大约近10家的企业开始生产该功能性的产品。通过了解国外相关的产品,发现国外做此类测量装置的厂家并不多,主要有日本、韩国和德国不到10家的企业。为什么用户有迫切需求的产品,较其他测量设备相关技术含量并不高的产品,却不能很好的被用户所接受?这里面存在的不确定因素在那里?本人通过对同行业用户的了解,以及采用同一磁环在不同厂家生产的磁场分布测量仪器测试同一个产品,发现了一些问题,在此与行业人士分享,希望对大家有所帮助。

二、目前设备需要解决的问题

1、同心度的控制问题
     由于目前没有相关的国际和国家测试标准可参考,开发表磁分布测量装置的生产厂家设计相关的产品就没有一个明确的目标。作为表磁测量分布最重要的同心度技术指标,常常被不少厂家所忽视(目前我接触的厂家中“宁波XX”有这个指标的强规定)。多极磁环表磁分布测量装置,如果不能保证较高的同心度指标,实际上就失去了检测的实际意义。作为指导用户了解磁极对称度(或均匀性)的产品,本来是希望通过表磁分布的测量来指导和改善取向或充磁夹具的设计的一种手段,但由于同心度偏差被忽视,所以造成了现在的状况,没有一家企业的测试仪器在磁极宽度上的测量是完全一致的,差异非常大。所使用测试设备厂家有:上海平野磁气进口型(自产型)、韩国舍米尔、上海先达、上海亨通、山东简易设备、东方晨景、联众科技、天恒测控等多家企业(此工作还是以前在代表联众科技参加上海光大会展的时候,已经过去了很多年了),后采用同一磁环在宁波韵升购置的日本设备上也测试过。
     2、采用步进电机测试启动时需要解决的问题。目前生产企业多采用步进电机控制台体的旋转来实现测试的过程。直接采用步进电机上安装卡盘,从采样的数据中大家都能发现,在启动测量的过程中,至少有5步以上测试波形是处于一个停滞或抖动状态的,这与电机启动的惯性是相关的。这个问题在测试精度要求不高的情况下可以忽略。
    3、旋转不能真正做到完整的波形360°采集的问题 。对于一些厂家生产的多极磁环磁场分布测量装置,有的厂家测试你波形上给出了采集点对应的角度和磁场测试值。可以观察到:测试的波形有漏点现象,采集波形放大后是不闭合的。这主要是设计软件控制的缺陷,对于一般的正弦波形分布的多极磁场测量,影响不是很大,但对于类似马鞍矩形波分布的磁场波形的测量,现象比较突出。

三、用户如何针对性的了解装置的质量情况( 检验方法)
     1、采用同心度仪检查卡盘的同心度技术指标,这是用户有能力进行自检的,如果同心度不能保证到一定的水平或误差大,该设备可以判定无使用指导意义。
     2、采样掉点的检验方法:记录初始时刻高斯计的读数,测试完成后检验高斯计读数与记录值是否完全一致或偏差很小。对于正弦波形的产品,采样掉点是不太能被发现的,但对于马鞍波形分布的磁体,在磁场变化率较大的位置进行测量,马上就可以发现。
     3、启动时波形的检验:这一般是很难被发现的,我们也是在用户要求对带有XY轴波形可任意放大的过程中才观察到的,如果软件有报告放大功能,可以对测试起点附近的数据进行有效放大,查看是否波形有一段走“一”字波形或还存在“V”字波形。
     用户通过上述的检验方法,可以很快判定设备的可靠性,才能正确的选择出能指导生产的产品。其次是相关报告的内容,用户可以通过测试报告内容进行评估,这与企业的软件设计有关。

四、永逸科技的FE-2100R系列表磁分布测量设备结合多极磁环生产厂家和电机企业用户的实际需求,经过精心设计测试台体和对电机的精确控制,实现对表面磁场分布进行准确测量优秀产品。是对磁体充磁精度进行正确的评估,磁环品质检验不可缺少的工具。设备可提供XY坐标、P极坐标、3D磁场分布和相对基波进行谐波分析等测试报告,为电机设计提供准确的磁场分布数据。高同心度设计和探头回位的高精度水平,是该设备品质的保证,产品综合性能强。针对现国内外市场对磁产品的多项指标,满足永磁磁体、永磁电机定子或转子、直流磁场线圈、电磁铁等品质的检验。

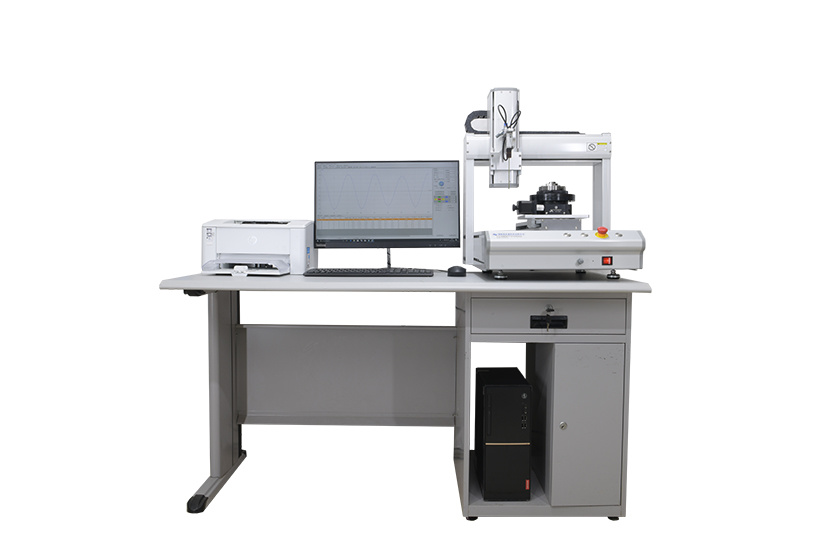

FE-2100RB表磁分布自动测量装置

FE-2100RB表磁分布自动测量装置设备参考图片

表面磁场分布测量报告

表面磁场分布测量报告

表面磁场分布测量软件截图

软件界面截图

表面磁场分布测量3D显示图

表面磁场分布测量3D显示图
