磁偏角自动化测量案例

2022/06/17 09:59
浏览量
【摘要】:
FE-2100AM磁偏角测量仪系统配置不同型号的亥姆霍兹线圈,可以满足用户所提供不同规格样品的测量,可根据测试样品需要选择FE-3MHB系列三维抗干扰亥姆霍兹线圈配套磁偏角测量系统完成,配置自动化上下料装置,完成器件自动测量和分选。

      FE-2100AM磁偏角测量仪系统配置不同型号的亥姆霍兹线圈,可以满足用户所提供不同规格样品的测量,可根据测试样品需要选择FE-3MHB系列三维抗干扰亥姆霍兹线圈配套磁偏角测量系统完成,配置自动化上下料装置,完成器件自动测量和分选。

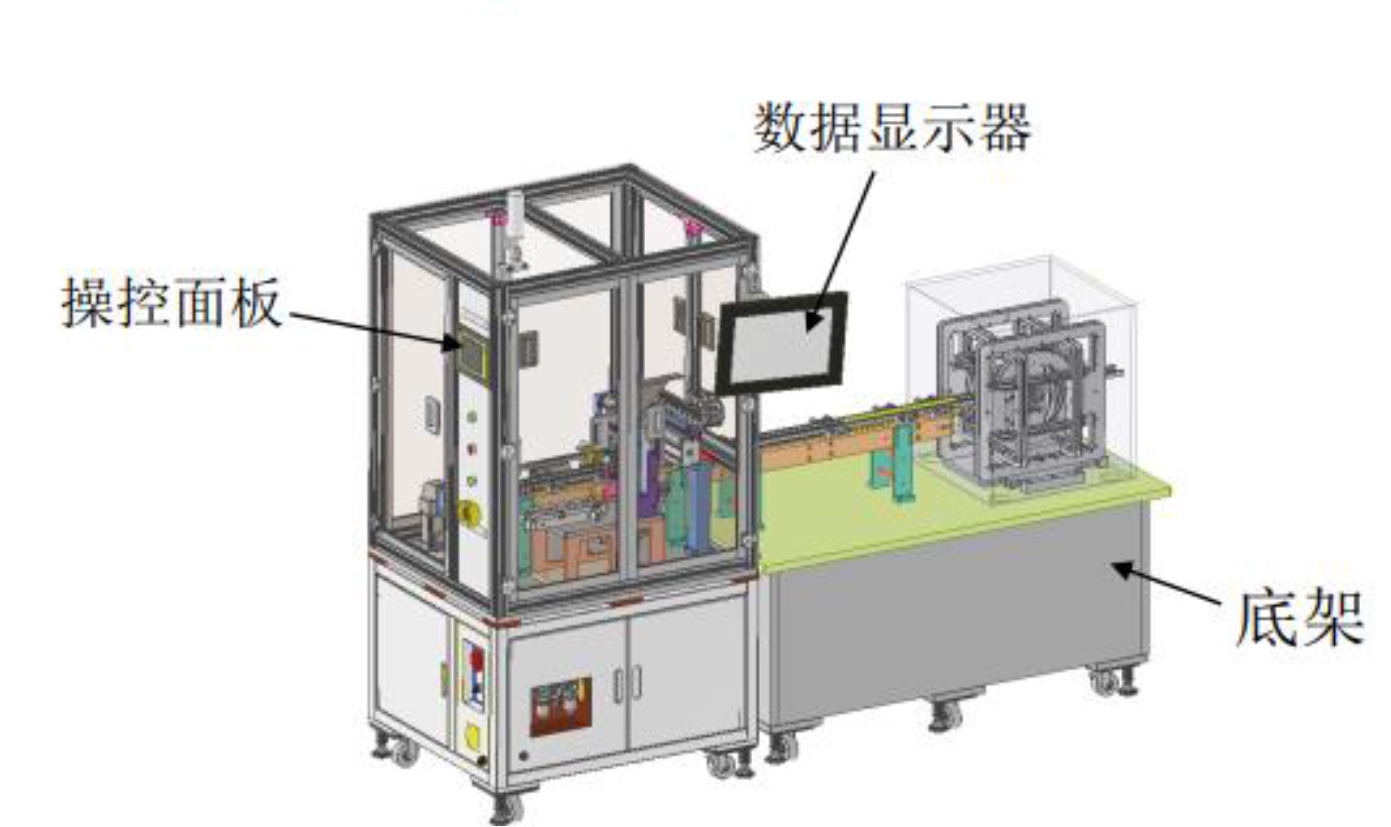

磁偏角自动化测量整体外形图

磁偏角自动化测量系统整体外形图

磁偏角测量系统主机功能和技术参数:
    直接显示三磁通计磁通量和总磁矩;
    直接显示被测试样品的磁偏角θz;
    可进行磁偏角θz与设定值的比较,大于设置比较角度提示判断不合格;
    通过232接口与计算机连接,与FE-2100测试软件进行自动记录;
    磁矩M测试不确度:0.5%,重复性:±0.15%;
    磁偏角θz不确定度:0.2°,固定样品和线圈的相对位置测试重复性:±0.1°。
    自主知识产权FE-2100磁性材料自动测试系统V1.0,湖南省永逸科技有限公司为国家高新技术企业和软件企业。
    自动记录被测试样品的编号,测试计量部门可采用旋转样品多次测试自动取平均值,消除台体偏差出测试报告;
    自动记录被测试样品的磁偏角θx、θy、θz等12个角度;
    自动记录总磁矩M和各分量磁矩Mx、My、Mz;
    可直接打印测试表格报告;
    磁矩单位uWb*m、uWb*cm和A*cm2可进行直接选择转换。

FE-2100AM磁偏角测量仪配置抗干扰亥姆霍兹线圈

磁偏角自动化测量案例

磁偏角自动化测量案例

磁偏角自动化测量案例


客户磁偏角自动化需求
1.检测每片产品的磁偏角,将OK和NG进行分类(可以进行细分);
2.所有涉及到产品换型的零件均采用快速定位,全部换型时间约10min;
3.出料方式:手工排料弹夹式上料;
4.作业效率≤10S/PCS;
5.产品尺寸有要求。

双工位磁偏角测量仪自动化线

双工位磁偏角测量仪自动化线

磁偏角自动化测量解决方案动作流程:
第一步,人工将磁环装入供料机构中
第二步,伺服模块从供料机构中吸取磁环和垫片后分別放入流线定位载具和收集盒中
第三步,流线通过载具将磁环送入磁偏角检测机构
第四步,检测完成后伺服模组将产品装入收料机构

注:以上所有结构接触磁铁或靠近检测线圈部分均采用非铁制材料,确保不会影响使用及检测当收料机构中料夹数量达到最大值后机台报警通知人工收料。
