超高磁导率矩磁材料的测试


随着磁性材料研究的不断发展,超高磁导率矩磁材料的磁导率已经超过1000k数量级,矫顽力接近0.1A/m,方形度接近95%。这对测试设备提出更高的要求。超高磁导率矩磁材料的测试仪器推荐软磁材料测量装置-FE-2100SD软磁材料直流测量装置

    随着磁性材料研究的不断发展,超高磁导率矩磁材料的磁导率已经超过1000k数量级,矫顽力接近0.1A/m,方形度接近95%。这对测试设备提出更高的要求。通过不断在测试方法的研究,目前这一问题得以解决,在测试纵磁处理的铁基、钴基纳米晶上,均获得满意的效果。

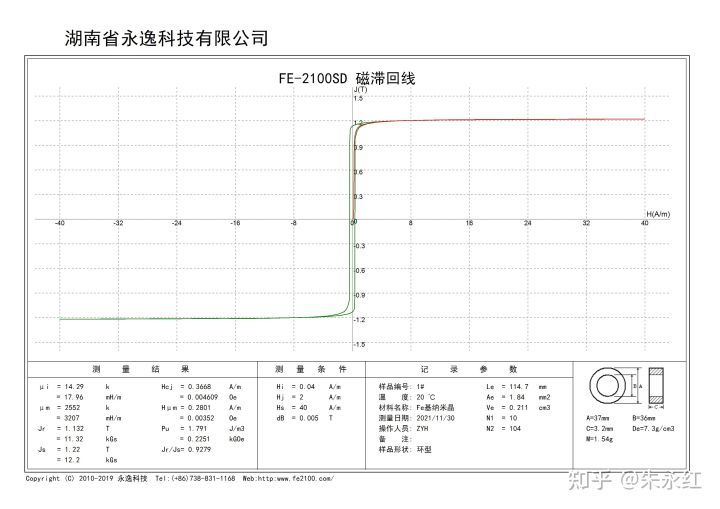

1、铁基纳米晶测试报告



2、W539钴基纳米晶测试报告

超高磁导率矩磁材料的测试注意事项:
1、根据磁环的Hc确定Hs的测试范围,一般选择50-100倍Hc即可,有效的提高设备的分辨率;
2、针对测试设备的零点不确定度,参考磁路长度确定初级线圈匝数,以上测试均参考零点的不确定度为:20uA,即对应测试量程的0.002%;
3、为保证矩形比的准确测量,感应绕组N2尽可能的多绕匝数;
4、重要的是要采用冲击法进行测量!

  超高磁导率矩磁材料的测试仪器推荐软磁材料测量装置

FE-2100SD软磁材料直流测量装置
