钕铁硼NdFeB材料磁化曲线的测量

2021/07/12 10:42
浏览量
【摘要】:
最近遇到一些企业提出要对稀土永磁材料的磁化曲线进行测量,以前也有遇到过一些企业要测试永磁铁氧体的磁化曲线。大家知道,参考现有的国际或国家标准,对永磁材料是不要求测试磁化曲线的(软磁材料需要测试磁化曲线),永磁材料大多采用饱和充磁,尤其是稀土永磁,大多是采用螺线管脉冲充磁。本文介绍的是钕铁硼NdFeB材料磁化曲线的测量。

  最近遇到一些企业提出要对稀土永磁材料的磁化曲线进行测量,以前也有遇到过一些企业要测试永磁铁氧体的磁化曲线。大家知道,参考现有的国际或国家标准,对永磁材料是不要求测试磁化曲线的(软磁材料需要测试磁化曲线),永磁材料大多采用饱和充磁,尤其是稀土永磁,大多是采用螺线管脉冲充磁。本文介绍的是钕铁硼NdFeB材料磁化曲线的测量。

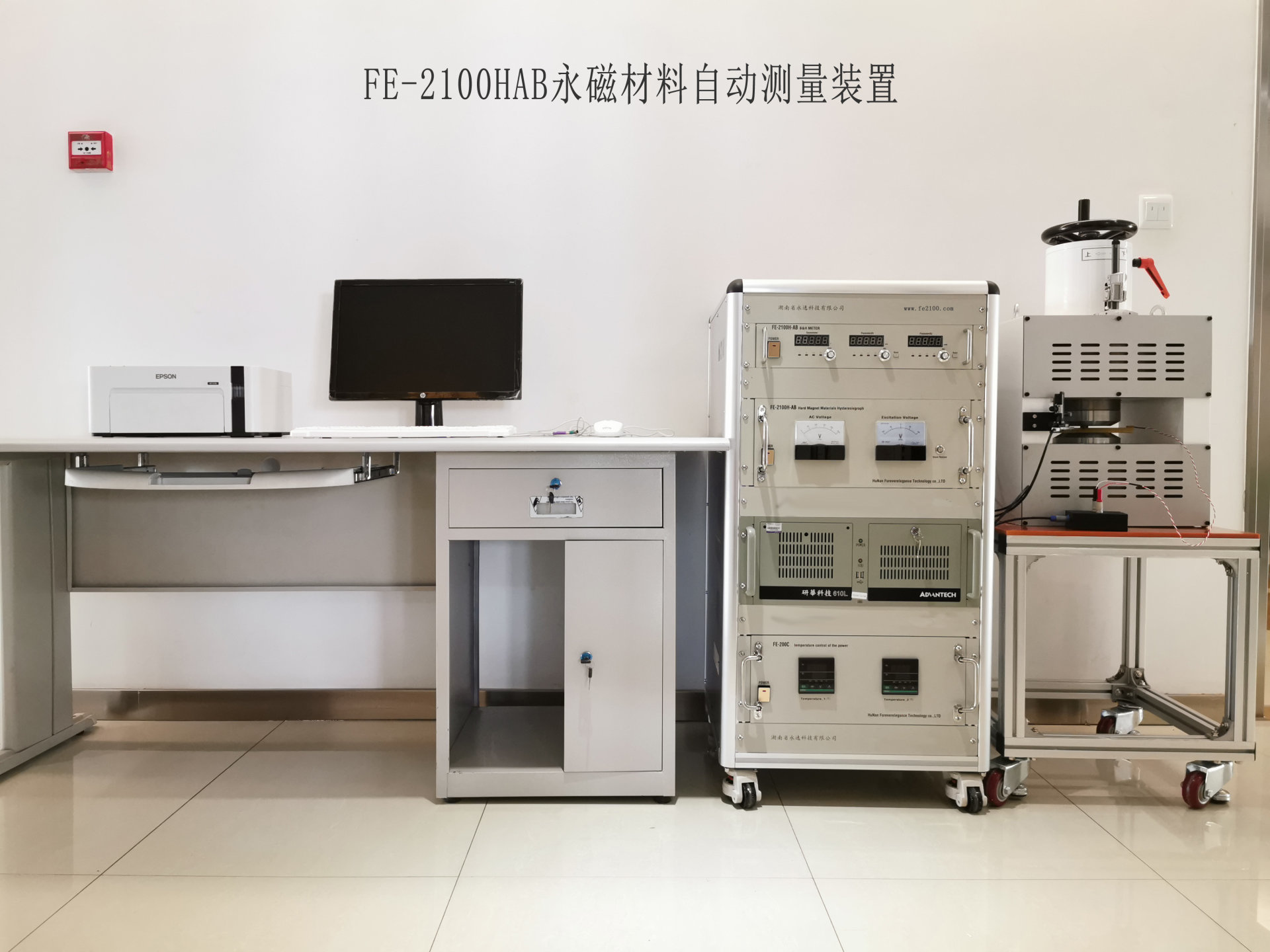

FE-2100HAB永磁材料磁性测量装置

  尽管个人觉得没有太大的意义!朋友们提出了,就进行一次磁化曲线的测试--钕铁硼NdFeB材料磁化曲线的测量。要获得稀土永磁的磁化曲线,目前我能做的也只有是采用我们的FE-2100HAB永磁材料磁性测量装置来进行。测试磁化曲线即样品不充磁(要测试重复性可考虑采用热退磁处理)条件下,直接测试一相限的BH曲线即可,没有什么难度,同时我也参考国家标准GB/T3217-2008和国际标准IEC404-5的规定,进行先对测试样品采用预饱和磁化后,再测试样品的性能。钕铁硼NdFeB材料磁化曲线的测量获得的原始数据作图如下:

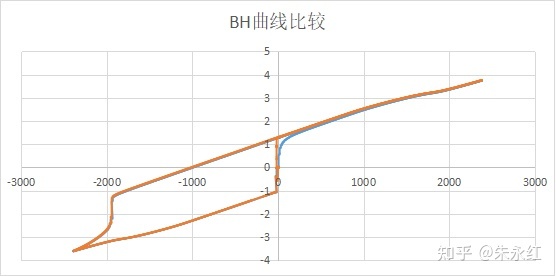

1、直接磁化测试(蓝色)和螺线管预饱和磁化(8T)测试(橙色)的BH曲线比较:

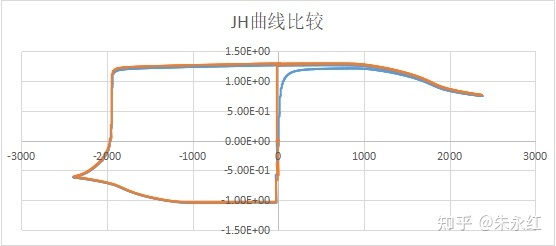

2、直接磁化测试(蓝色)和螺线管预饱和磁化(8T)测试(橙色)的JH曲线比较:


3、图形分析:

3-1、大家可以看到不管采用那种方式测试,磁化曲线以及磁滞回线当B值达到2.3T左右时,均出现了下塌;

3-2、本案例样品采用的是N42UH样品,下榻的位置采用蓝色箭头标记;

3-3、电磁铁采用Fe65Co35铁钴合金极头,Bs达到2.3T左右饱和,对应两个箭头所指示的位置是FeCo合金极头的饱和Bs的位置!!!一象限对应H达到1000kA/m塌陷就发生了,三象限对应H达到-1900kA/m时(B值变小)曲线上翘,对于高内禀的稀土永磁材料,采用电磁铁法测试获得的Hcj要比材料实际的Hcj偏大,得到合理的解释。

4、数据分析:

钕铁硼NdFeB材料磁化曲线的测量两种方式测试BH的比较(Hmax=2390kA/m):

测试方式 Br(T) Hcb(kA/m) Hcj(kA/m) BHmax(kJ/m³)
电磁铁直接磁化测量 1.268 987 1955 313.4
螺线管预充(8T)测量 1.297 1011 1960 328.2


4-1、采用电磁铁法测量磁化曲线,H低于1000kA/m时,所获得的磁化曲线基本是真实的,后期更大磁场下的磁化曲线需要修正,本案例参考BH曲线直接延伸直线,差异也会非常小,因此我才觉得测试磁化曲线没有太大的意义;

4-2、采用电磁铁法测试退磁曲线,当Hcj小于1900kA/m时,所获得退磁曲线与材料的实际曲线是比较接近的,但测试内禀矫顽力更高的材料,所获得的Hcj要比材料实际值大,高内禀永磁开路样品脉冲测量修正法可参考与电磁铁法测试Hcj小于1900kA/m以下的电磁铁法测试数据进行比对和验证(包括退磁曲线);

4-3、两种方法测试参考最大磁能积BHmax分析,直接采用电磁铁磁化饱和度:95.5%,行业中所采用的所谓无损测量法(或直接进行毛坯测量),需要考虑所测试的样品Hcj不能太高,对SH以下级别的材料才能简单近似,否则需要加更大的磁场;
