硅钢及硅钢片牌号简介

　　由于电工纯铁在交流磁场下工作时，相对电阻率低和涡流损耗大，所以添加硅（3%-5%）和铝（0.025%），使其电阻率提高，同时也提高了磁导率和降低了矫顽力，降低了交流损耗。这就是用得最多的硅钢。
　　硅钢分几种，可分热轧和冷轧；热轧硅钢片在生产过程中既不节能，生产出来的热轧硅钢片性能也很差，国内还有少量生产，即将淘汰，欧美等发达国家已经不生产。
　　冷轧硅钢片又可分取向硅钢和无取向硅钢；取向硅钢在轧制方向上的磁性能很好，在不同于轧制方向上的磁性能却很差，适用于互感器、变压器等。无取向硅钢在轧制方向上和不同于轧制方向上的磁性能相差不大，适用于电机等。
　　取向硅钢片按厚度有：0.35mm、0.30mm、0.27mm、0.23mm等（有的厂家能做更薄的0.1mm等）；无取向硅钢片按厚度有：0.35mm、0.50mm等（欧洲还有0.65mm和1.00mm）。
　　同一个厚度的硅钢片又有多种牌号的硅钢片。不同的国家往往采用不同的标准，但所幸的是所有的标准分类使用的都是相同的参数：材料类型、厚度和功率损耗。
　　如我国的DW400-50（也叫50W400）：D指电工钢；W指无取向；400指在50Hz下1.5T时的损耗低于4.00W/Kg；50指0.50mm厚。也有的加厂家拼音的第一个字母。DQ130G-30（也叫30G130）：D指电工钢；Q指取向；133指在50Hz下1.7T时的损耗低于1.30W/Kg；G指高性能；30指0.30mm厚。
　　欧洲的M097-30N：M指电工钢；097指在50Hz下1.5T时的损耗低于0.97 W/Kg；30指0.30mm厚；N指普通的，在1.5T下测试的损耗。还有S，指低损耗的，在1.7T下测试的损耗；还有P，指高磁导率的，在1.7T下测试的损耗。
　　美国的30P154M，30指0.30mm厚；P指取向；154指在60Hz下1.7T时的损耗低于1.54W/Kg；M指一般的。
　　日本的30Z130：30指0.30mm厚；Z指取向（ZH指HiB取向）；130指在50Hz下1.7T时的损耗低于1.30W/Kg；50H400：50指0.50mm厚；H指无取向；400指在50Hz下1.5T时的损耗低于4.00W/Kg。
　　俄罗斯的3405-0.30是0.30mm的取向硅钢，50Hz下1.7T时的损耗低于1.40W/Kg；2413则是50Hz下1.5T时的损耗低于2.50W/Kg的无取向硅钢。
　　所以，每个牌号里都包含了硅钢片的损耗，但是这个损耗并不是它的实际损耗，这个叫损耗保证值，它的实际损耗要低些，叫损耗代表值。我们以日本的新日铁公司的举例，

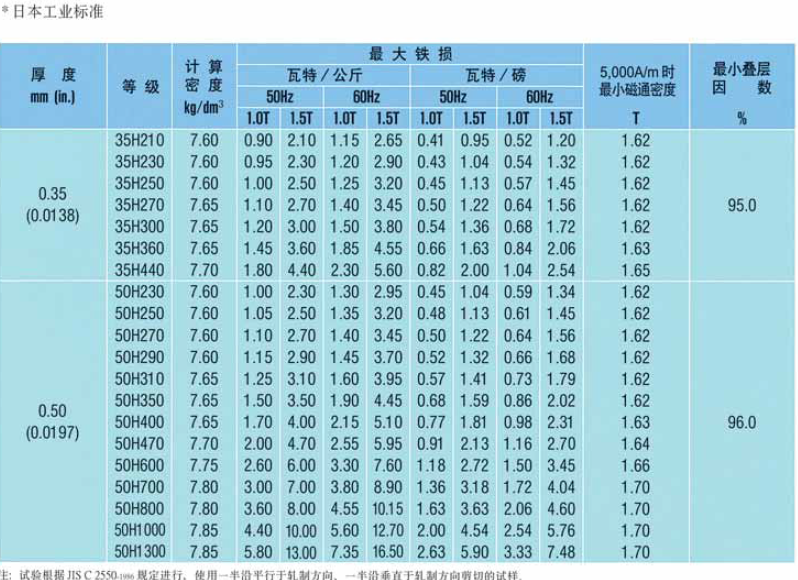

　　以下是无取向硅钢的损耗保证值的数据。

　　而无取向硅钢片的实际损耗数据如下，

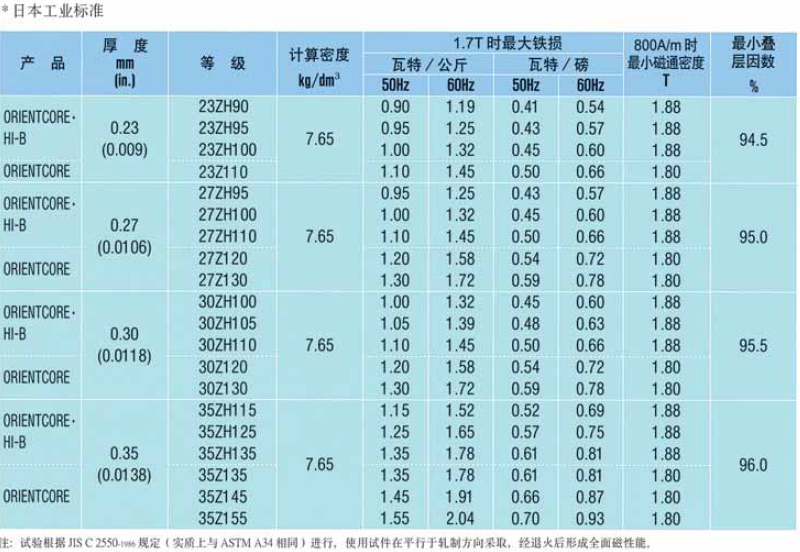

　　以下是取向硅钢片的损耗保证值数据，

　　而取向硅钢片的实际损耗数据如下，

　　湖南省永逸科技有限公司FE-30SST硅钢片铁损测量仪是单片机技术和模拟电子技术结合的产品，配合精密补偿的磁导计进行设计的一款闭环控制的测量仪器。产品具有体积小重量轻，携带方便，操作简单快速，取样方便等特点。设计原理完全参考GB/T3655-2000原理，保证测量数据准确，重复性好，与目前市场上同类产品有较大区别，可以同时较准确测量矽钢片的质量比总损耗Ps和磁感Bm。配上位机软件，可以进行B-H磁滞回线和u-H磁导率曲线，以及Ps-B损耗曲线的测量，在一定情况下，基本上满足替代方圈标准测试硅钢条样的全性能参数，是中小型硅钢片使用企业用于控制来料检验方便、经济的产品。

　　FE-30SST硅钢片铁损仪与目前市场上同类产品有较大区别，单机配置了经过校准的磁导计满足取向和无取向单片硅钢的测量，满足较准确测量矽钢片的质量比总损耗Ps和磁感Bm。可配上位机软件，可以进行B-H磁滞回线、u-H磁导率曲线和Ps-B损耗曲线的测量，在一定情况下，满足了替代方圈标准测试硅钢条样的全性能参数，是中小型硅钢片使用企业或高校样品来源少，但需要对样片检验情况下方便和经济的小型测试设备。
