稀土永磁材料实验室标准配置实际案例分享

来源:
www.fe2100.com
2019/10/10 11:18
浏览量
  稀土永磁磁性能测试是全面分析评价材料磁性能,保证生产制造过程中产品质量的重要环节,无论在稀土永磁原材料生产还是材料的后续加工制造中是必不可少的。根据稀土永磁材料实验室的测试需求以及永磁材料性能测试原理和特点,湖南省永逸科技有限公司根据多年的磁性能测试装置生产经验,推荐适合稀土永磁材料实验室标准测试配置,以下是浙江某稀土永磁材料厂家案例分析:

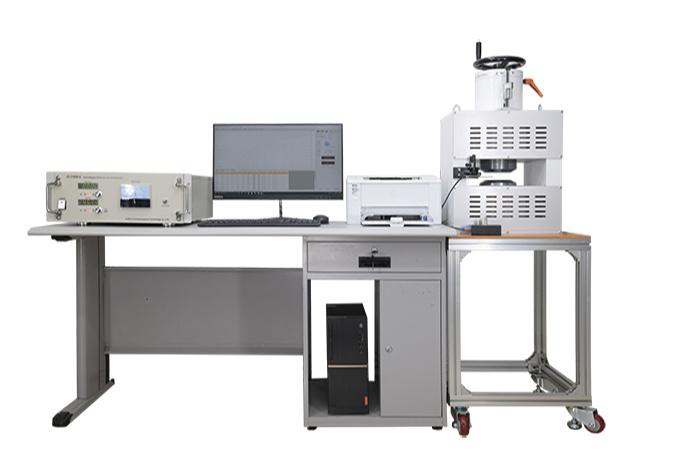

FE-2100H永磁材料自动测量装置

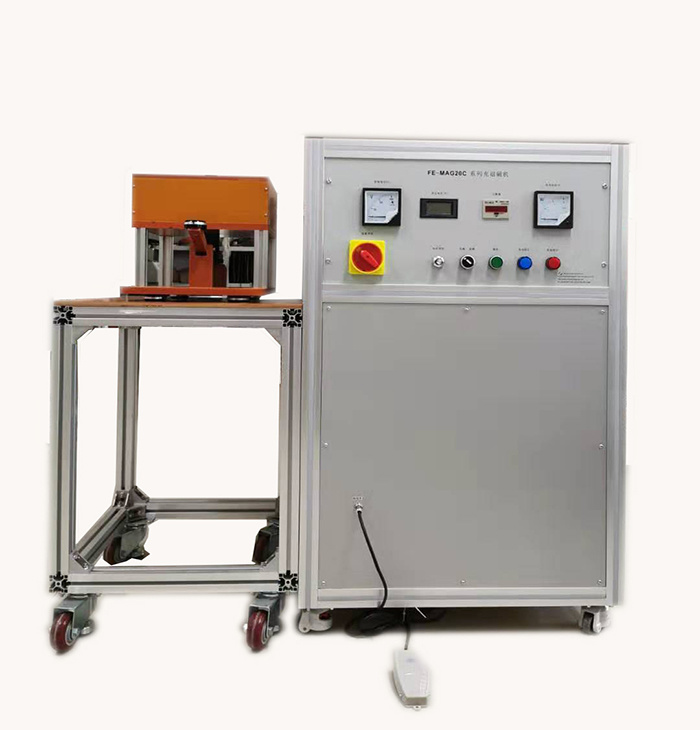

FE-20C20充磁机

  稀土永磁材料实验室测量仪器主要由FE-2100H永磁材料自动测量装置和FE-20C20充磁机构成

  FE-2100H永磁材料自动测量装置技术指标

一、主要功能:自动测量永磁材料的磁滞回线和退磁曲线,满足所有一般永磁材料样品的磁性能测量,准确测量剩磁Br、矫顽力HcB、内禀矫顽力HcJ和最大能积(BH)max等磁特性参数。设计采用Windows测量软件,使用方便。产品符合国家标准GB/T3217-2008和国际标准IEC404-5的规定。

二、技术指标:材料恒温条件下测试满足

被测参数

Br(%)

HcB (%)

HcJ (%)

(BH)max(%)

不确定度 (k=2)

1.0

1.0

1.0

2.0

重复性 (恒温)

±0.3

±0.3

±0.3

±0.5

说明:测试准确度溯源国家资质实验室样品,测试重复性优于标准要求。

三、标准配置
(一)、测试电源(FE-2100H)一台,该设备利用用户原有电源进行改造。
1、输入电压:220±20V;输出电压:0~±100V;最大输出保护电流:±20A;
2、稳 定 度:优于0.05%;重量:40kG。

(二)、高斯计(FE-210H Gaussmeter) &磁通计(FE-210B) 一台
1、FE-210H Gaussmeter(自动量程相应)
1-1、自动量程:0.5、1、1.5、3.0T,各档对应模拟输出:0~±5V,误差:0.5% ;
1-2、 线性度优于:±0.2%(计算机修正);霍尔片温度系数:0.06%/℃;
1-3、 进口霍尔芯片探头(线性修正范围:0~2.5T),采用软件校准优于0.3%。
1-4、霍尔探头上下前后移动均能保证霍尔片的水平度。
2、FE-210B Fluxmeter(自动量程相应)
2-1、自动量程:2.5、5、10、20 mWb,各档对应模拟输出:0~±5V;误差:0.5% ;
2-2、磁通计量程根据输入材料的品种和材料的几何尺寸,自动计算档位;
2-3、磁通计的输入阻抗为:1kΩ,漂移:1μWb/60s,漂移调节为手动;
2-4、磁通计的最大输入信号:10V。

(三)、 A/D、D/A转换卡(USB接口数据采集卡,已安装在测试电源内部)一块
1、采用AD分别对高斯计和磁通计模拟输出H、B进行采样;
2、通过软件控制励磁波形和励磁电压幅度,同时控制电源的励磁方向的切换;
3、分辨率和线性度:16Bit±1/2LSB;采样频率:110kHz;测试时间:30~90秒;
4、B、H之间转换时间:< 25μs,同步影响可以忽略,软件确定Ba、Ha。

(四)、140型电磁铁一套:
1、配Ø140mm收缩到Ø100mm纯铁极头一套,满足一般永磁样品和器件的测量;
2、配Ø140mm收缩到Ø60mm铁钴合金极头一套,满足稀土永磁样品和器件的测量;
3、极头可调间距:0 ~ 55mm连续可调,极头可更换,螺纹结构;
4、测试稀土永磁样品最小厚度:1.8mm,最大厚度与电磁铁磁场相关联(见下表);
5、电磁铁磁场说明:

间隙&极头

10mm

5mm

2mm

Ø100mm纯铁极头

18kOe

22kOe

24kOe

Ø60mm铁钴极头

22kOe

25kOe

30kOe


  FE-MAG10C20电容式脉冲充磁机
1、输入电源:AC220V,50-60HZ;
2、电容容量:2000uF;
3、最大输出电流:10000A;
4、充电时间:<2秒/次;
5、充电电压:DC500-1500V;
6、充电电压重复精度:±1%;
7、最大输出能量:2250焦耳。
8、配置LXG45100样品充磁线圈:
8-1、 线圈尺寸:内径45mm,高度100mm;
8-2、线圈充磁磁场不低于5.0T;
8-3、冷却方式:自然冷却;
8-4、满足对NdFeB器件测试前的饱和磁化。

  计算机、打印机一套
   1、M6201D联想商务计算机壹台(联想品牌机,配19#液晶显示器);
   2、HPM104A激光打印机壹台。

  Windows XP或Win7版测试软件一套。
1、自动完成数据计算,自动校正量程系数。
2、文件系统采用数据库格式,可直接打印或输出测试结果到 Excel表格中。
3、文件管理功能强大,具有自动保存数据,删除数据,清除全部数据等功能。
4、数据文件中包含完整的采样数据、样品参数和仪器参数,可方便地输入到其它软件中。
5、显示B&J-H磁滞回线和B&J退磁曲线。
6、可将不同样品或在不同温度条件下测得的B&J-H退磁曲线显示在一张报告上。
7、支持各种型号的打印机,测试报告与打印机纸张精确匹配。
8、具有打印预览的功能,可方便地调整测试报告的大小和边距。
9、可直接打印测试报告,或将测试报告生成JPG图片文件。
10、可直接通过E-mail发送JPG图片文件,或将JPG图片文件保存到磁盘。
11、测试报告包含完整的曲线图、测试结果、测试条件和样品参数
12、可采用中、英文格式,可方便添加用户标志和企业名称。
