电机行业用多极磁环分布测量仪表磁分布测量装置

来源:
www.fe2100.com
2019/09/19 09:54
浏览量
  多极磁环分布测量仪表磁分布测量装置涵盖了多极圆环表磁分布测量、直线表磁分布测量、平面表磁分布测量和空间磁场分布测量,是实现对表面磁场分布进行准确测量的优秀产品,已经成为多极磁环、磁体等表面磁场分布测试设备中的精品,为电机设计提供准确的磁场分布数据,完全能对磁体充磁精度进行正确的评估,已经被多所知名公司采用。

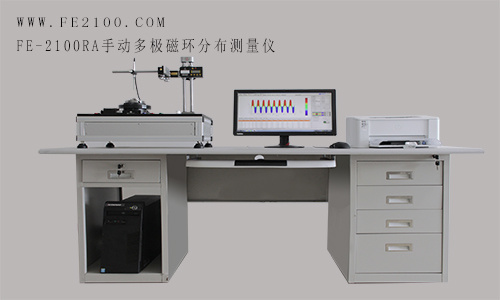

  FE-2100RA多极磁环表磁分布测量仪只针对圆环样品测量,它是根据电机企业用户的要求,将旋转卡盘同心度指标提高到0.05mm,还解决了同类产品起始旋转滞后测试失真和旋转控制掉步等众多技术难题,并开发了第一代测试软件FE-2100RMT,测量软件提供了XY平面坐标、极坐标磁场分布波形显示等测试报告,还增加了对磁场分布波形进行谐波分析。

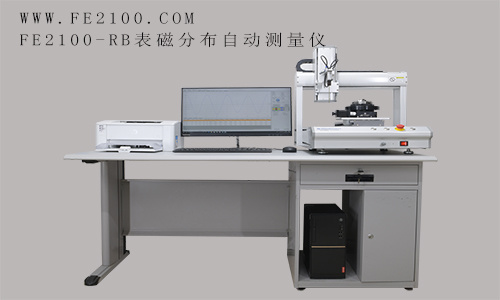

  FE-2100RB表磁分布测量仪增加三轴运动控制系统,在龙门式结构上实现了测试探头XYZ运动自动化,通过测试软件设置保存测试点和停机点,能更好的应对同型号样品的同一标准统一条件的批量测试比对。同时测试软件升级为FE-2100MDT,增加三轴控制,并将多极磁环径向磁场显示提高为具有自主知识产权的3D可视磁场,软件可以任意视觉角和方位角旋转,便于用户查找分布缺陷。
  随着科学技术的不断进步,人们不仅对环形磁材料磁场检测分析有需求,对于多种形状的材料甚至是空间磁场的检验也提出更多的要求和指标。在现有的经济和技术的推动下,湖南省永逸科技有限公司应市场要求研发了FE-2100RC表磁分布测量仪。本仪器将测量台面和控制主机一体化,采用更高移动精度的三轴,增加了多极转子斜充角度的测试功能,填补国际同行空白,满足对该测试要求的用户需要。软件还增加了平面磁场分布测量。
基于WindowsXP/WIN7的软件包,扫描检测磁化体的场强;
软件能控制3个线性运动和一个旋转运动;
操作人员选择要扫描的区域和步进;
开机系统具有自我机械调零功能;
可自动移动到设定测试点功能并按设定测试步进方式进行连续测试;
测试完成,可自动回位到停机点,方便样品的更换。

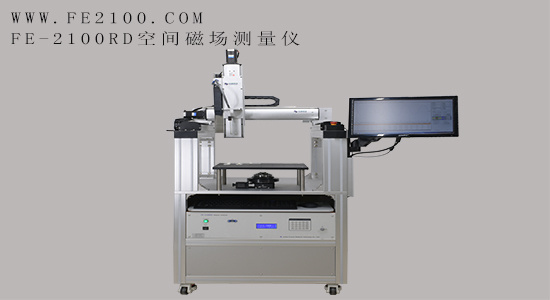

  应市场要求湖南省永逸科技有限公司研发了第四代表磁测量产品:FE-2100RD空间磁场分布测量仪。本设备能够精确的测试空间磁场分布,并且提供XY坐标、P极坐标、3D磁场分布和相对基波进行谐波分析等测试手段,针对现国内外市场对磁产品的多项指标,满足永磁磁体、永磁电机定子或转子、直流磁场线圈、电磁铁等品质的检验。
  本设备可配多种测试工装(如三维测试探头、旋转平台或载物平台),高同心度设计和探头回位的高精度水平,是该设备品质的保证;目前湖南省永逸科技有限公司商业化产品的扫描空间800mm*800mm*800mm,是全球所报道中比较大的空间磁场三向量扫描测试设备。
