FE-2100MQ稀土永磁材料品质测试装置测试磁矩

来源:
www.fe2100.com
2019/08/20 10:43
浏览量

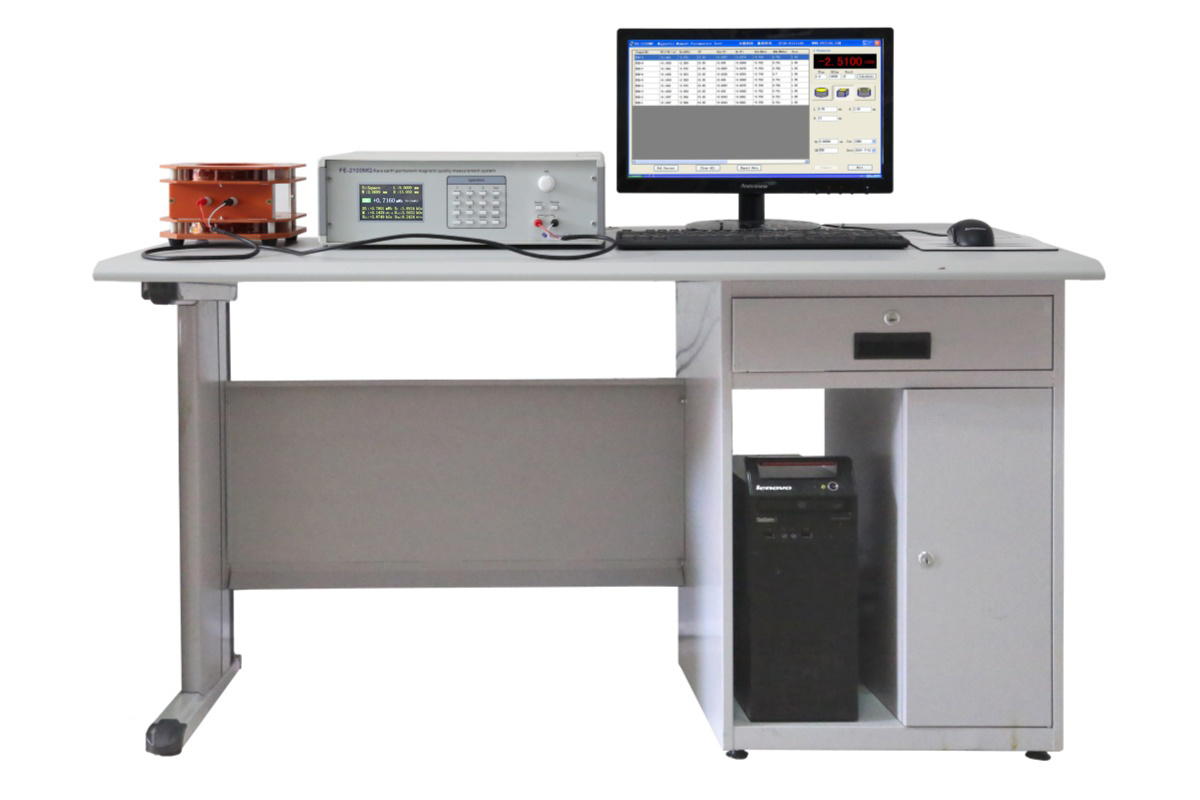

FE-2100MQ稀土永磁材料品质测试装置产品简介
  采用磁通计亥姆霍兹线圈测试稀土材料品质已经成为目前企业之间最流行的检验方式,测试材料磁性能上虽然没有永磁材料BH测量装置准确,还不能提供材料內禀矫顽力Hcj参数,但由于其测试磁矩数据更加可靠,设备成本更低,适合所有的材料制造和用户之间进行传递和交流,将在以后的磁测量领域中起到更大的作用。
   FE-2100MQ稀土永磁材料品质测试装置采用磁通计配配置一维亥姆霍兹线圈,主要应用在对永磁器件在该线圈条件下的磁通测量,乘以线圈常数获得器件的磁矩,对于规矩尺寸的样品可推算出材料Br、Hcb和BHmax等.经实验验证采用一维线圈测试轴向充磁的圆柱、圆环和方块型稀土永磁样品,可以非常准确的测试材料的总磁矩M(准确的说是Mz),利用材料BH退磁曲线接近直线,可以比较准确的对材料的磁特性三个重要参数Br、Hcb、BHmax进行推算,从而判断材料的品质,很好的用于材料企业和材料使用企业之间进行稀土永磁材料品质的传递中,磁矩测试准确度和重复性远远优于采用BH测试仪器测试标准样品传递数据,测试效率高可以实现对所有充磁样品的全检,并及时发现器件的缺陷,同时能保证对材料磁能积等级的判断。

FE-2100MQ稀土永磁材料品质测试装置产品特点
● 采用单片机设计,程序自动计算,直观方便;
● 适用于所有稀土永磁材料,设备成本低;
● 很方便地测量出材料的磁通量Ø、磁矩M,并推算出Br、Hcb、BHmax等数据;
● 可以测量不同尺寸的稀土样品,不再受样品大小的限制;
● 可添加无磁加热陶瓷炉,通过加温测试获得稀土永磁的M-T曲线;
● 可用于稀土永磁材料进行热稳定性和磁通不可逆的检验;
● 磁通计采用低漂移技术,测试更加稳定准确。
FE-2100MQ稀土永磁材料品质测试装置技术指标
● 供电电源:交流220V/0.5A
● 测试量程:1mWb,10 mWb,100 mWb,1000 mWb四档
● 对应输入阻抗:1k欧姆、10k欧姆、100k欧姆、1000k欧姆
● 测试准确度:0.5%
● 漂移度:1uWb /分钟
● 最小分辨率:0.1uWb(对应2mwb量程)
● 体积:285mm×300mm×100mm,重量:3kg;(宽*深*高)

● 使用环境:0℃至+50℃,湿度:35~80%。

FE-2100MQ稀土永磁材料品质测试装置测试实例分析
1、SmCo28H样品尺寸:L20mm×W10mm×5mm,采用FE-2100H永磁材料测量装置测试数据如下:Br=10.83kGs,Hcb=10.26kOe,Hcj≥30kOe,BHmax=27.78MGOe。
 采用FE-2100MQ 稀土永磁材料品质测试装置配置一维亥姆霍兹线圈(urec按1.05计算):

编号

M(uWbm)

Ø(mWb)

Br(T)

Hcb(kOe)

BHmax(MGOe)

1

1.059

2.659

1.088

10.08

27.42

2

1.059

2.659

1.088

10.08

27.41

3

1.059

2.66

1.088

10.09

27.43

4

1.06

2.663

1.089

10.1

27.49

5

1.059

2.661

1.088

10.09

27.45

6

1.059

2.661

1.088

10.09

27.45

7

1.06

2.663

1.089

10.1

27.49

8

1.059

2.661

1.088

10.09

27.44

9

1.059

2.66

1.088

10.09

27.43

10

1.06

2.662

1.089

10.09

27.47

平均值

1.0593

2.6609

1.0883

10.09

27.448

最大值

1.06

2.663

1.089

10.1

27.49

最小值

1.059

2.659

1.088

10.08

27.41

正偏差%

0.066

0.0789

0.0643

0.0991

0.1530

负偏差%

-0.028

-0.0714

-0.0276

-0.0991

-0.1384

测试重复性优秀,Br测试准确度与BH测试装置比较差异控制在0.6%范围内,采用磁导率系数按1.05计算(可以进行精确优化),Hcb偏差在1.56%以内,BH偏差1.04%。
2、N30M样品尺寸:D13.08mm×H6.35mm,采用FE-2100H永磁材料测量装置测试数据如下:Br=11.06kGs,Hcb=10.68kOe,BHmax=29.53MGOe。
 采用FE-2100MQ 稀土永磁材料品质测试装置配置一维亥姆霍兹线圈(urec按1.05计算):

编号

M(uWbm)

Ø(mWb)

Br(T)

Hcb(kOe)

BHmax(MGOe)

1

0.9232

2.319

1.105

10.52

29.06

2

0.923

2.318

1.105

10.52

29.05

3

0.9227

2.318

1.104

10.52

29.03

4

0.9226

2.317

1.104

10.52

29.02

5

0.9227

2.318

1.104

10.52

29.03

6

0.9226

2.317

1.104

10.52

29.02

7

0.9223

2.317

1.104

10.51

29.01

8

0.9221

2.316

1.104

10.51

28.99

9

0.9216

2.315

1.103

10.5

28.96

10

0.9216

2.315

1.103

10.5

28.96

平均值

0.92244

2.317

1.104

10.514

29.013

最大值

0.9232

2.319

1.105

10.52

29.06

最小值

0.9216

2.315

1.103

10.5

28.96

正偏差%

0.0824

0.08632

0.09058

0.0572

0.1620

负偏差%

-0.0914

-0.0863

-0.09058

-0.1332

-0.1827

测试重复性优秀,Br测试准确度与BH测试装置比较偏差0.2%,采用磁导率系数按1.05计算(可以进行精确优化),Hcb偏差在1.55%以内,BH偏差1.75%。
