FE-103台式高斯计的原理,应用领域以及使用方法

来源:
www.fe2100.com
2019/08/10 10:05
浏览量
  FE-103台式高斯计可用于测量交直流磁场、辐射磁场、剩磁、地球磁场等等各类磁场的磁感应强度。该仪器量程范围宽,操作方便,完善的质量保证,优质的售后服务,是您工作的理想选择。
  高斯计是检测磁体磁感应强度的专用仪器,是磁性测量领域中用途最为广泛的测量仪器之一。

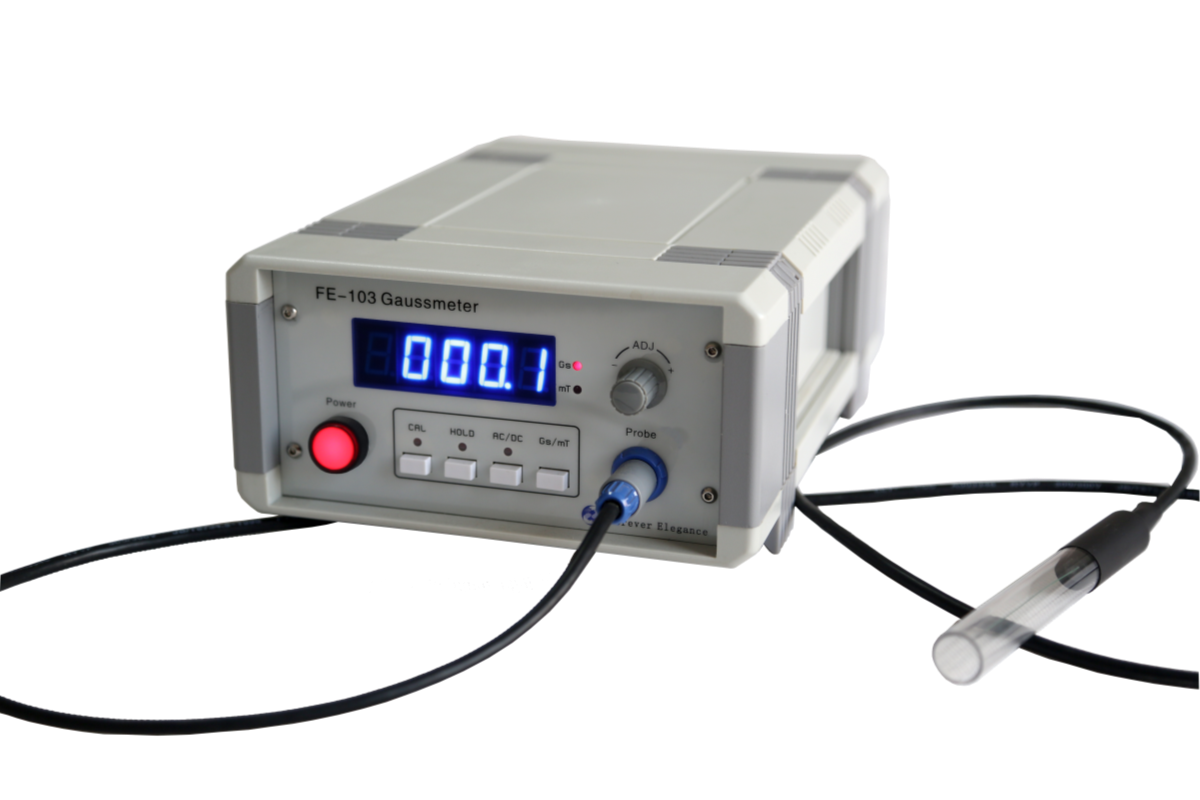

FE-103台式高斯计 Gaussmeter是基于霍尔效应磁场强度测量仪表的最新进展,采用高稳定恒流源电路技术设计和制造的一款台式高斯计。测试探头采用进口GaAs线性霍尔芯片,探头之间差异非常小,用户损坏可直接更换,是一款比较理想的交直流磁场测试仪器。该仪器有交直流测量、峰值保持、南北极判断等功能。可用于交直流磁场的检验和磁场峰值的检验、交直流磁场分布检验、永磁体充磁情况的检验、交直流线圈内磁场分布的检验、交直流电磁铁间隙磁场的检验、常规交直流磁场的检验。
  FE-103台式高斯计应用工作领域:
  永磁材料的表面空间的磁场分布(即我们通常所说的测量表磁);
  磁路结构内的间隙磁场;
  通过永磁或交直流电流产生磁场作用用于吸取铁磁材料的设备所产生的磁场(例如:除铁器、磁选机、磁力吸盘、电磁铁。退磁器);
  本系列仪器采用的是基于霍尔效应原理制成的传感器,即霍尔传感器。传感器有横向、轴向二种,用户可根据需求选择或另配;电路采用低漂移的放大器以及高稳定度的供电电源、由单片机控制、全点阵液晶显示屏显示测时值。

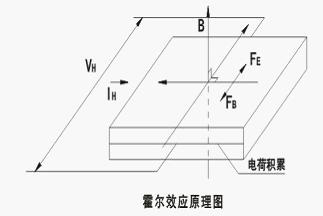

  霍尔效应原理
  将金属或半导体薄片置于磁场中,当有电流流过时,在垂直于电流和磁场的方向上将产生电动势,这种物理现像称为霍尔效应。
  霍尔效应原理的实质是固体材料中的载流子在外加磁场(B与固体材料垂直)中运动时,因为受到洛仑兹力(FB)的作用而使轨迹发生偏移,并在材料两侧(3.4)产生电荷积累形成垂直于电流方向的外加磁场方向的电场,最终使载流子受到的洛仑兹力与电场斥力相平衡(FB=Fe)从而在二侧建立起一个稳定的电势差即霍尔电压(VH).

  其基本关系式为:Vh=KhIhB  其中 Ih:工作电流  B:磁通密度  Kh:元件灵敏度
Vh:霍尔电压
  传感器测量方法

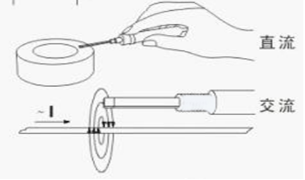

  以横向传感器为例,被测磁场的磁力线方向垂直穿过传感器前端的霍尔元件(如图)手持传感器测量磁场的图示及说明如右图所示,手握传感器,用传感器前端霍尔元件的凹面(即有小圆圈标识的一面)轻轻接触被测磁铁的表面或所测空间磁场位置。
  不正确的手持式传感器方法
  将传感器的顶部使劲压到被测物体的表面(如上图),这样很容易损坏传感器。
  FE-103台式高斯计主要技术指标
  1、量程范围:0~200mT~2000mT
  2、准 确 度:1.0%(对应各档满量程)
  3、分 辨 力: 0.1Gs
  4、被测磁场:交直流磁场测量
  5、功能说明:峰值保持功能
  6、显示单位:Gs/mT
  7、静态磁场测量时可通过通数中的+、-号判断N、S极
  8、调节ADJ清零
  9、环境温度:5℃~40℃
  10、相对湿度:20%~80%(无凝露)
  11、供电电源:220V 50HZ
  12、外型尺寸:250mm(L)×180mm(W)×90mm(H)
  13、仪器重量:2Kg
  14、显示方式:41/2 LCD
