多极磁环表磁分布测量图说明

2020/11/04 15:47
浏览量
【摘要】:
FE-2100R型表磁分布测量装置系列设备是对磁体充磁精度进行正确的评估,磁环品质检验不可缺少的工具。以下是湖南省永逸科技有限公司丁佳泉针对多极磁环表磁分布测量图的说明。方便客户更便携的使用我们的FE-2100R型表磁分布测量系列产品。

  FE-2100R型表磁分布测量装置系列设备是对磁体充磁精度进行正确的评估,磁环品质检验不可缺少的工具。以下是湖南省永逸科技有限公司丁佳泉针对多极磁环表磁分布测量图的说明。方便客户更便携的使用我们的FE-2100R型表磁分布测量系列产品。

  多极磁环表磁分布测量曲线图包括直角坐标图、极坐标图和谐波分析。下面以多极磁环为例。

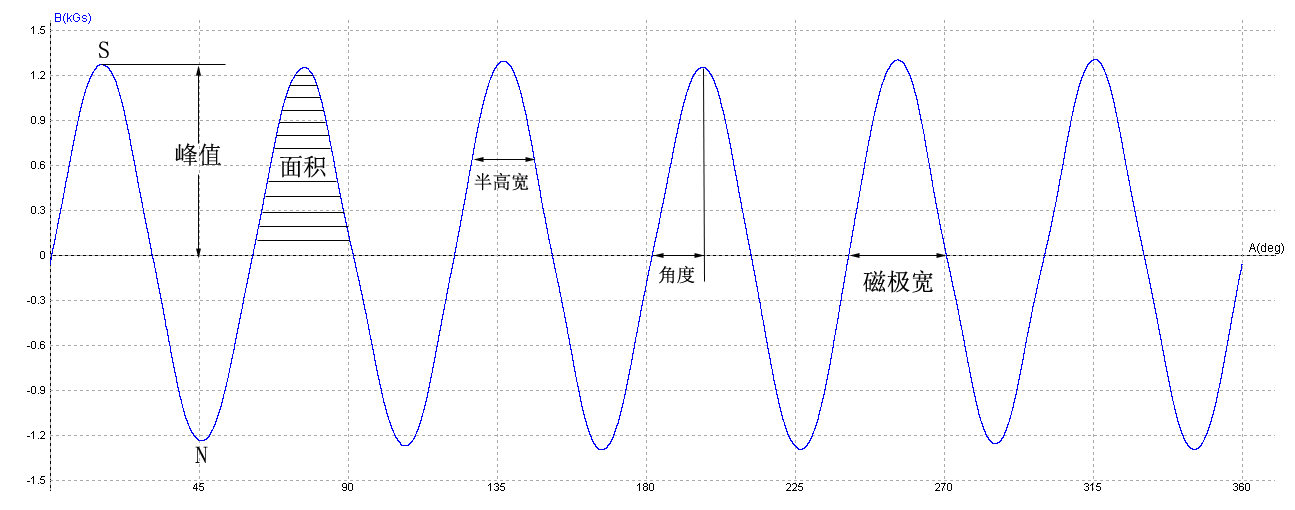

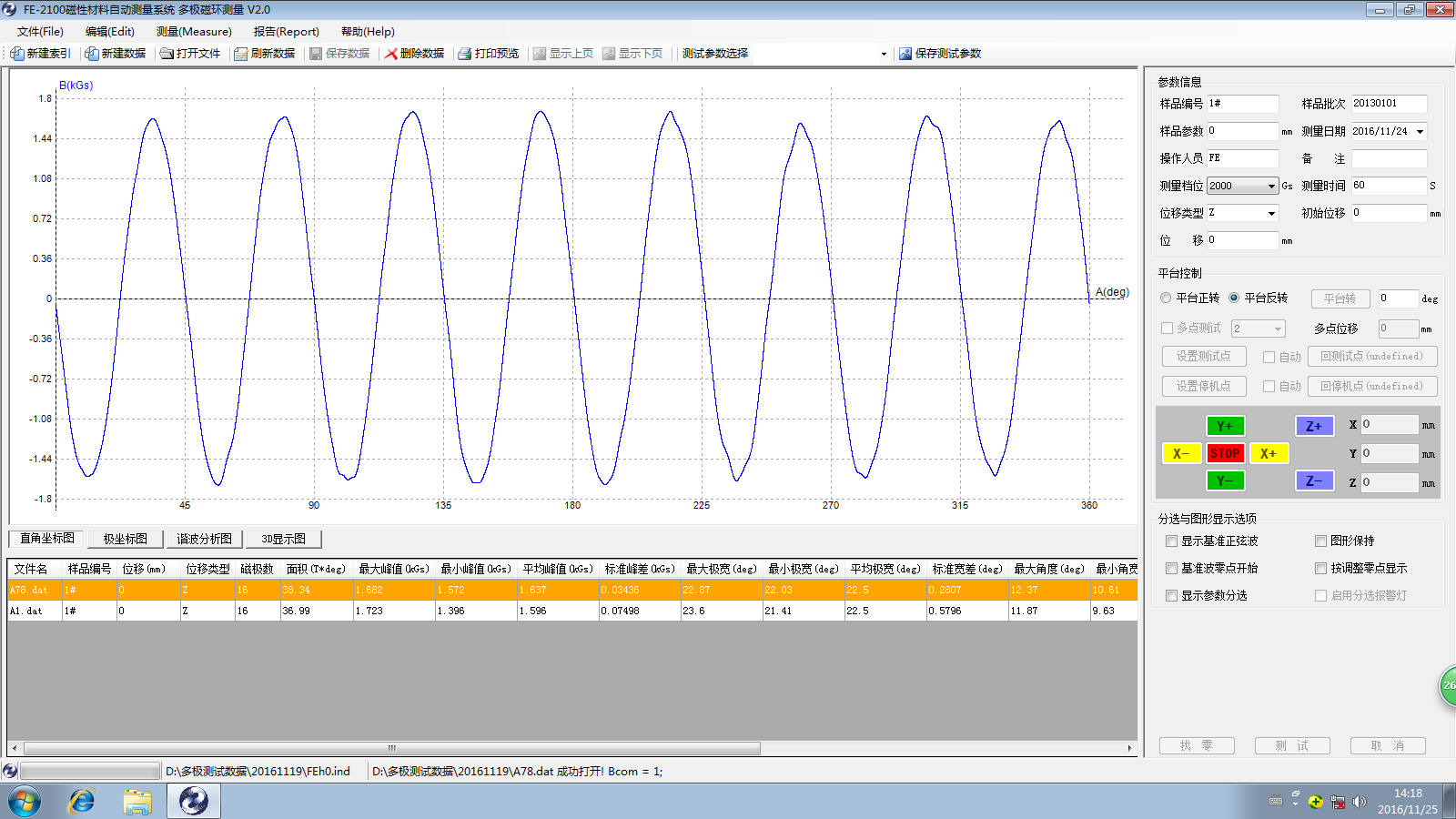

  直角坐标图如下所示:



  磁力面积指的是每一个磁极的磁感应波形与角度坐标之间所包围的面积。单位为T*deg (特斯拉×角度)。物理意义表示为磁感对角度的积分。
  半高宽 (deg) 指的是每一个磁极的50%峰指点之间所占的度数。
  角度指的是每一个磁极顶点相对于本磁极起始零点的度数。
  磁极宽(deg)指的是每一个磁极的起始零点与结束零点之间所占的度数。
  占空比指的是半高宽与平均极宽的比值。
  平均值、最大值、最小值、标准差峰值差:在测试报告中对所有N极和S极分别计算。
  累计误差指的是对每一个参数根据其最大值和最小值来计算,累计误差=100×(最大值-最小值)/最小值.

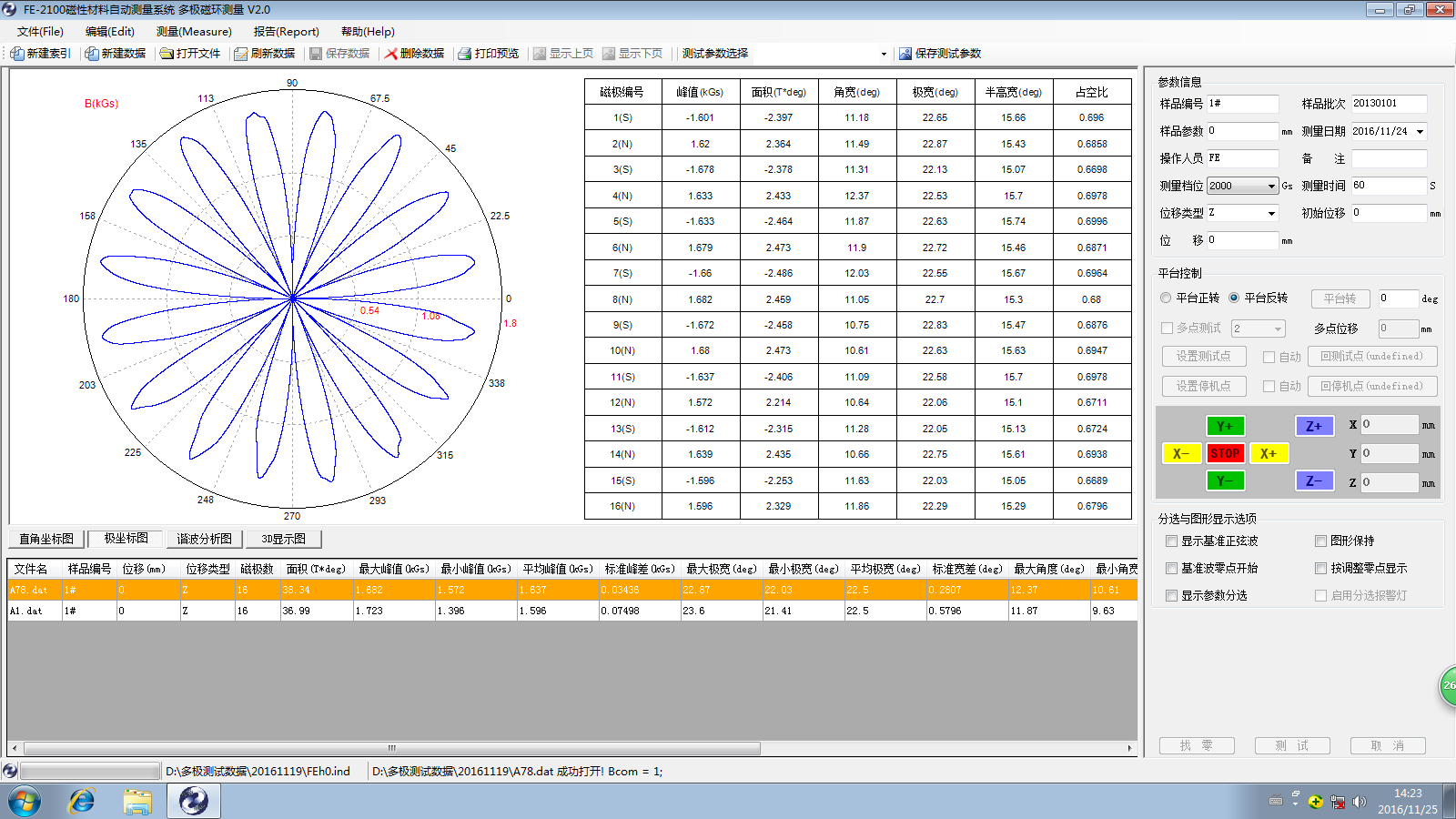

   极坐标图如下所示:



  极坐标是指在平面内取一个定点O,叫极点,引一条射线Ox,叫做极轴,再选定一个长度单位和角度的正方向(通常取逆时针方向)。对于平面内任何一点M,用ρ表示线段OM的长度(有时也用r表示),θ表示从Ox到OM的角度,ρ叫做点M的极径,θ叫做点M的极角,有序数对 (ρ,θ)就叫点M的极坐标,这样建立的坐标系叫做极坐标系。通常情况下,M的极径坐标单位为1(长度单位),极角坐标单位为rad(或°)。

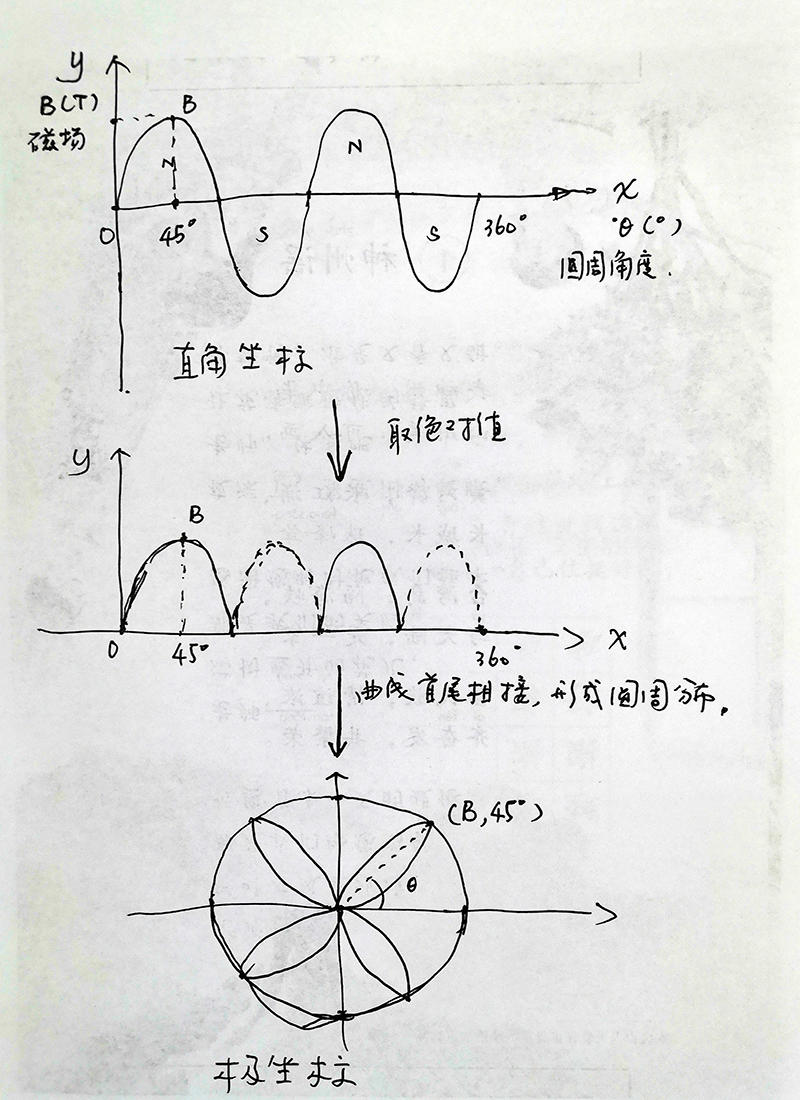

  极坐标图可由直角坐标图作如下变换得到。

  极坐标图更接近多极磁环的形状,花瓣代表每个磁极,并且N,S间隔分布。只是N,S不区分。

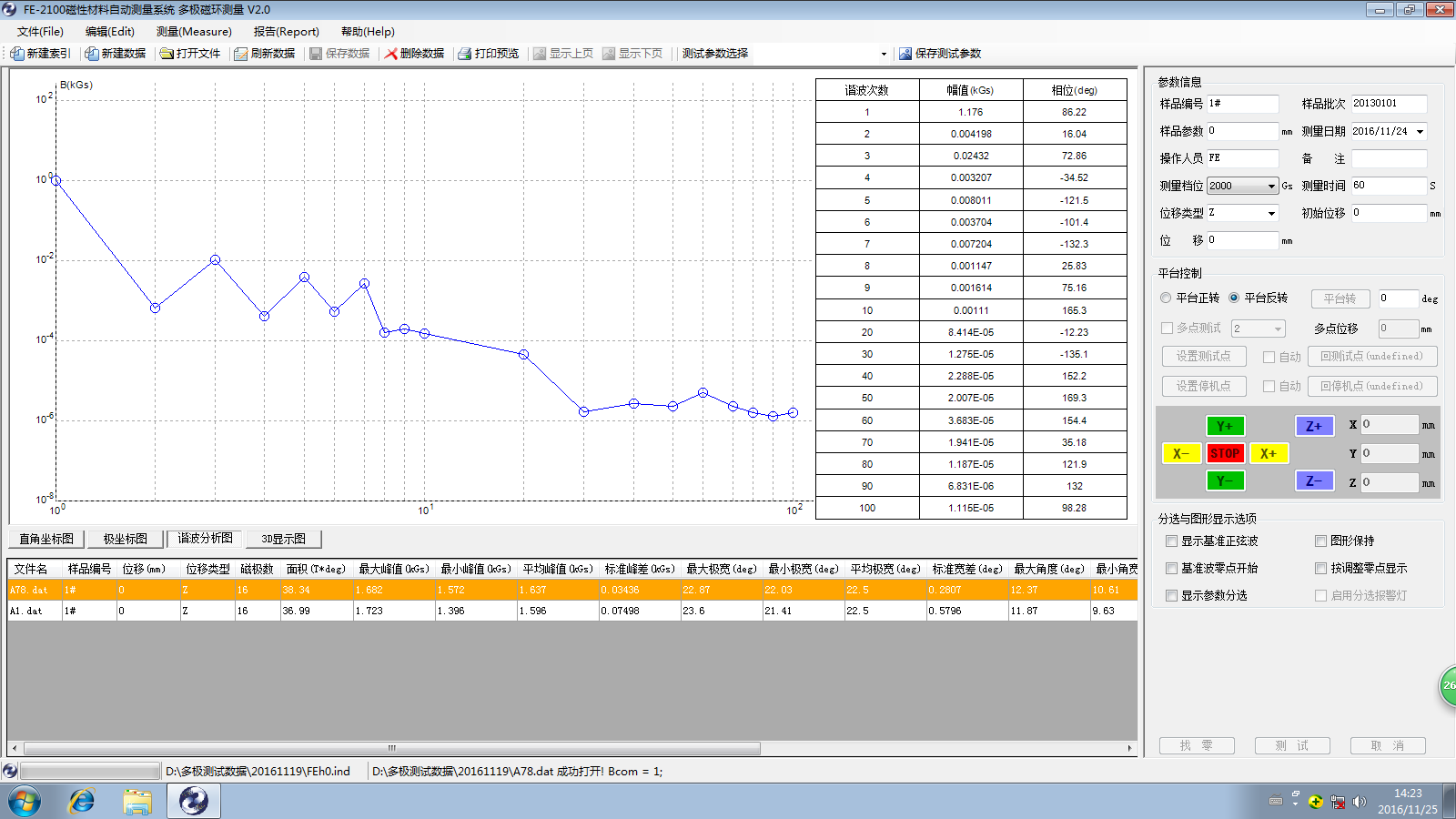

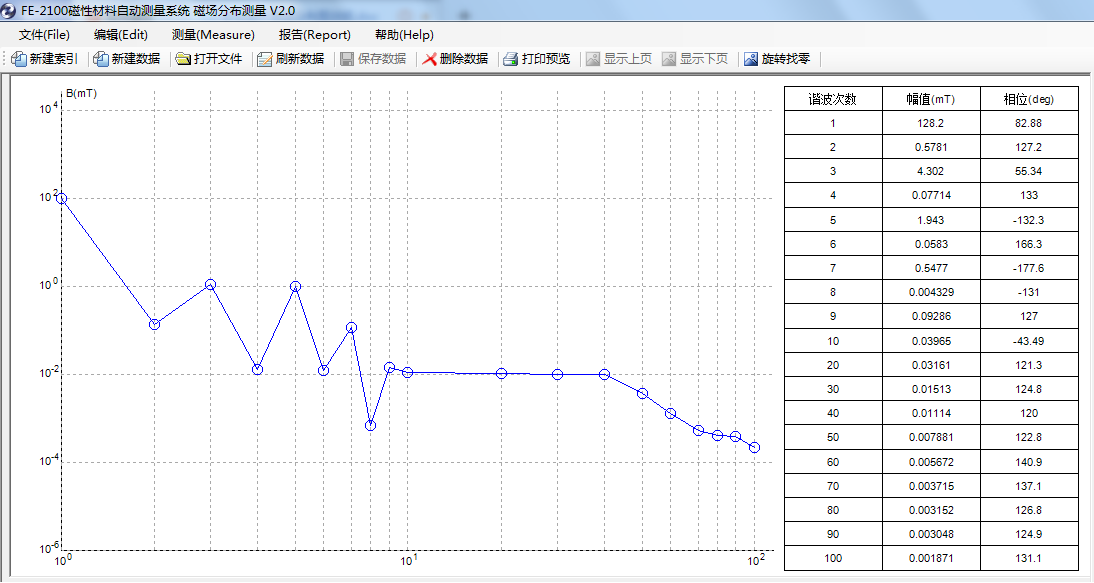

  谐波分析如下图所示:



  谐波分析图是由直角坐标图的正弦函数或余弦函数图得到的。
   根据傅立叶级数的原理,周期函数都可以展开为常数与一组具有共同周期的正弦函数和余弦函数之和。

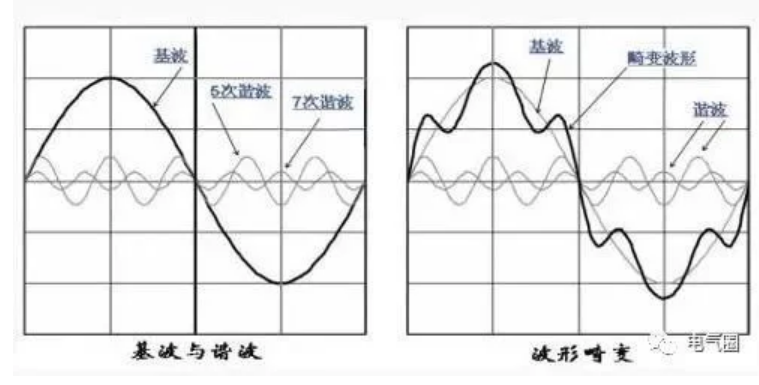

  其展开式中,常数表达的部分称之为直流分量,最小正周期等于原函数的周期的部分称之为基波或一次谐波,最小正周期的若干倍等于原函数的周期的部分称之为高次谐波。
  因此高次谐波的频率必然也等于基波的频率的若干倍,基波频率3倍的波称之为三次谐波,基波频率5倍的波称之为五次谐波,以此类推。不管几次谐波,他们都是正弦波。


  1次谐波也叫基波,2次以上的都是高次谐波。对于电机来说,高次谐波会使电机运转不均衡,有噪声,更发热等。
