硅钢及硅钢片牌号简介

2020/07/31 09:51
浏览量
【摘要】:
硅钢分几种,可分热轧和冷轧;热轧硅钢片在生产过程中既不节能,生产出来的热轧硅钢片性能也很差,国内还有少量生产,即将淘汰,欧美等发达国家已经不生产。冷轧硅钢片又可分取向硅钢和无取向硅钢;取向硅钢在轧制方向上的磁性能很好,在不同于轧制方向上的磁性能却很差,适用于互感器、变压器等。无取向硅钢在轧制方向上和不同于轧制方向上的磁性能相差不大,适用于电机等。

  由于电工纯铁在交流磁场下工作时,相对电阻率低和涡流损耗大,所以添加硅(3%-5%)和铝(0.025%),使其电阻率提高,同时也提高了磁导率和降低了矫顽力,降低了交流损耗。这就是用得最多的硅钢。
  硅钢分几种,可分热轧和冷轧;热轧硅钢片在生产过程中既不节能,生产出来的热轧硅钢片性能也很差,国内还有少量生产,即将淘汰,欧美等发达国家已经不生产。
  冷轧硅钢片又可分取向硅钢和无取向硅钢;取向硅钢在轧制方向上的磁性能很好,在不同于轧制方向上的磁性能却很差,适用于互感器、变压器等。无取向硅钢在轧制方向上和不同于轧制方向上的磁性能相差不大,适用于电机等。
  取向硅钢片按厚度有:0.35mm、0.30mm、0.27mm、0.23mm等(有的厂家能做更薄的0.1mm等);无取向硅钢片按厚度有:0.35mm、0.50mm等(欧洲还有0.65mm和1.00mm)。
  同一个厚度的硅钢片又有多种牌号的硅钢片。不同的国家往往采用不同的标准,但所幸的是所有的标准分类使用的都是相同的参数:材料类型、厚度和功率损耗。
  如我国的DW400-50(也叫50W400):D指电工钢;W指无取向;400指在50Hz下1.5T时的损耗低于4.00W/Kg;50指0.50mm厚。也有的加厂家拼音的第一个字母。DQ130G-30(也叫30G130):D指电工钢;Q指取向;133指在50Hz下1.7T时的损耗低于1.30W/Kg;G指高性能;30指0.30mm厚。
  欧洲的M097-30N:M指电工钢;097指在50Hz下1.5T时的损耗低于0.97 W/Kg;30指0.30mm厚;N指普通的,在1.5T下测试的损耗。还有S,指低损耗的,在1.7T下测试的损耗;还有P,指高磁导率的,在1.7T下测试的损耗。
  美国的30P154M,30指0.30mm厚;P指取向;154指在60Hz下1.7T时的损耗低于1.54W/Kg;M指一般的。
  日本的30Z130:30指0.30mm厚;Z指取向(ZH指HiB取向);130指在50Hz下1.7T时的损耗低于1.30W/Kg;50H400:50指0.50mm厚;H指无取向;400指在50Hz下1.5T时的损耗低于4.00W/Kg。
  俄罗斯的3405-0.30是0.30mm的取向硅钢,50Hz下1.7T时的损耗低于1.40W/Kg;2413则是50Hz下1.5T时的损耗低于2.50W/Kg的无取向硅钢。
  所以,每个牌号里都包含了硅钢片的损耗,但是这个损耗并不是它的实际损耗,这个叫损耗保证值,它的实际损耗要低些,叫损耗代表值。我们以日本的新日铁公司的举例,

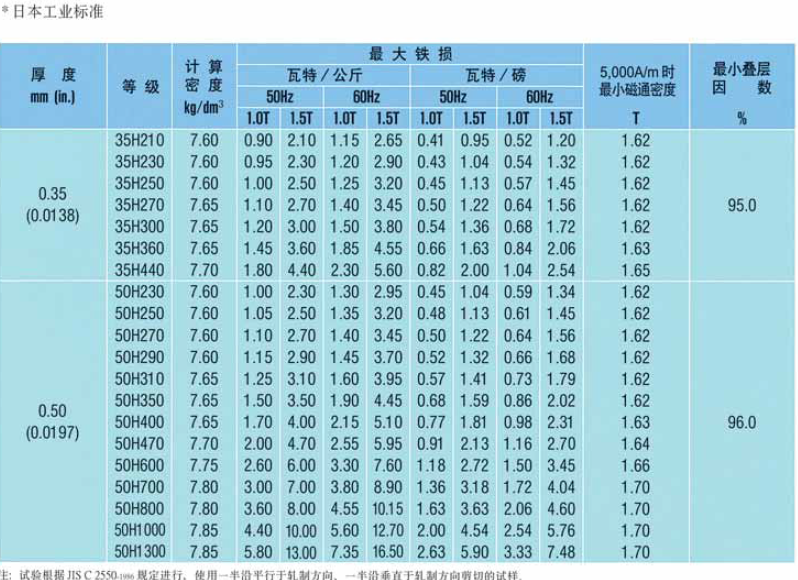

  以下是无取向硅钢的损耗保证值的数据。


  而无取向硅钢片的实际损耗数据如下,

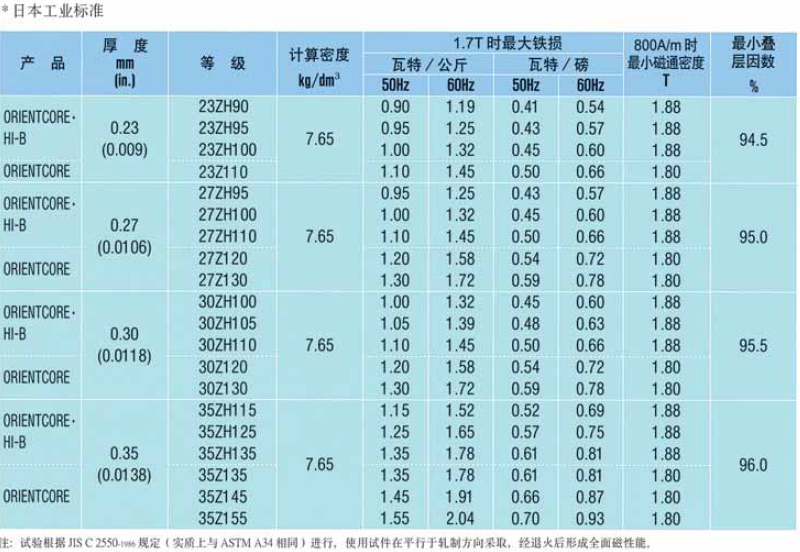

  以下是取向硅钢片的损耗保证值数据,


  而取向硅钢片的实际损耗数据如下,

  湖南省永逸科技有限公司FE-30SST硅钢片铁损测量仪是单片机技术和模拟电子技术完美结合的产品,配合精密补偿的磁导计进行设计的一款闭环控制的测量仪器。产品具有体积小重量轻,携带方便,操作简单快速,取样方便等特点。设计原理完全参考GB/T3655-2000原理,保证测量数据准确,重复性好,与目前市场上同类产品有较大区别,可以同时较准确测量矽钢片的质量比总损耗Ps和磁感Bm。配上位机软件,可以进行B-H磁滞回线和u-H磁导率曲线,以及Ps-B损耗曲线的测量,在一定情况下,基本上满足替代方圈标准测试硅钢条样的全性能参数,是中小型硅钢片使用企业用于控制来料检验方便、经济的首选产品。

  FE-30SST硅钢片铁损仪与目前市场上同类产品有较大区别,单机配置了经过校准的磁导计满足取向和无取向单片硅钢的测量,满足较准确测量矽钢片的质量比总损耗Ps和磁感Bm。可配上位机软件,可以进行B-H磁滞回线、u-H磁导率曲线和Ps-B损耗曲线的测量,在一定情况下,满足了替代方圈标准测试硅钢条样的全性能参数,是中小型硅钢片使用企业或高校样品来源少,但需要对样片检验情况下方便和经济的小型测试设备。
