螺线管测试法对经过拉应力形变后的奥氏体材料的测试

2020/07/11 11:14
浏览量
【摘要】:
通过采用FE-2100SD软磁材料直流磁性能测量装置,配套螺线管对受不同拉升变形的奥氏体材料开路样品的的测试试验,很好的呈现了奥氏体不锈钢中的奥氏体顺磁性部分向马氏体铁磁性转变的过程,为科研工作者提供了测试方法和检验手段。
  最近小编看到一篇关于奥氏体304不锈钢形变诱发马氏体相变与磁记忆效应的科研成果与学术交流,有如下内容:
  奥氏体不锈钢具有优越的耐蚀性,被广泛应用于石油,化工,电力以及原子能等工业。其在加工过程中,要经过冷轧,冷拔,冷弯,平整及矫正等冷加工工艺,会发生变形,致使部分奥氏体相转变为马氏体相,即形变诱发马氏体相变。马氏体相变会引起材料物理化学性质的改变,增强了奥氏体不锈钢的应力腐蚀敏感性和点蚀敏感性。马氏体相变还与材料的应力集中情况密切相关。因此,采用准确,便捷的方法对材料中马氏体相分布情况和应力集中区域进行早期诊断分析,对材料的性能评估具有重要的意义。
  奥氏体不锈钢中的奥氏体相为顺磁性,部分奥氏体相发生马氏体相转变后,因马氏体相具有铁磁性,而引起材料的磁性发生变化。可见,材料表面的磁场强度变化与材料变形,组织变化和应力集中情况等密切相关。不锈钢发生形变诱发马氏体相变后, 试样表面的磁场强度分布特征与马氏体相分布规律之间具有明显的对应关系, 试样表面磁场强度变化可反映材料内的组织变化与应力集中情况。磁测量检测仪器可以应用于奥氏体不锈钢的组织变化分析,并有效的诊断材料。奥氏体不锈钢测量的标准方法为螺线管法
  以下是湖南省永逸科技有限公司针对螺线管测试法对经过拉应力形变后的奥氏体材料的测试试验:
1、用螺线管测量开路样品的磁特性
  其测试原理如下:
螺线管法测量原理
图一     螺线管测试开路棒状样品

2、奥氏体材料,在不受应力条件下,磁导率接近于空气磁导率。测试报告如下:
奥氏体材料,在不受应力条件下,磁导率接近于空气磁导率

3、奥氏体材料加10MP的拉升应力形变后,转铁素体,获得:
奥氏体材料加10MP的拉升应力形变后,转铁素体

4、奥氏体材料加20MP的拉升应力形变后,转铁素体,获得:
奥氏体材料加20MP的拉升应力形变后,转铁素体

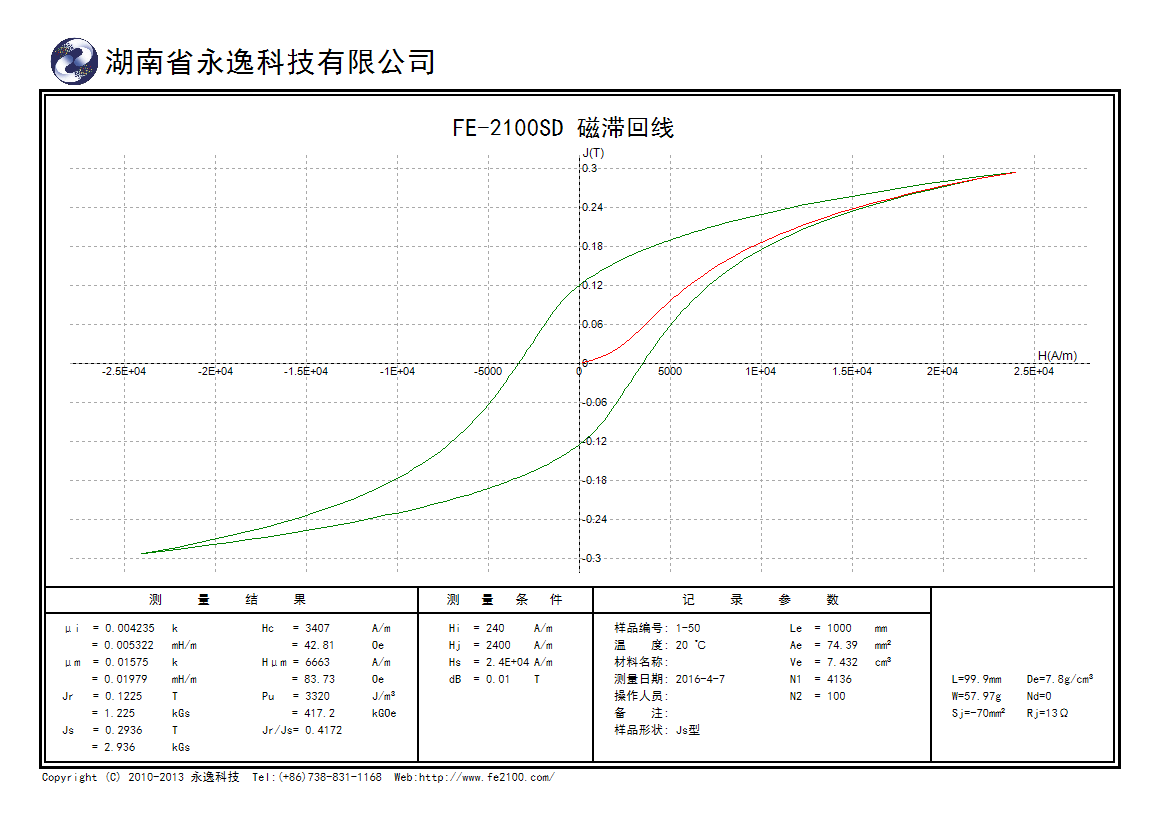

5、奥氏体材料加50MP的拉升应力形变后,转铁素体,获得:
奥氏体材料加20MP的拉升应力形变后,转铁素体

  注意,材料受到拉应力后,已经发生形变,长度边长,截面积变小。

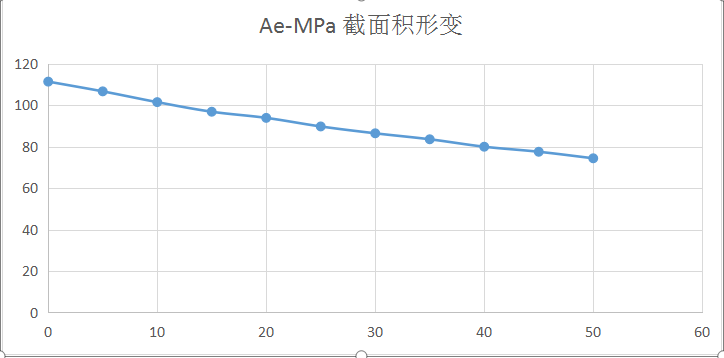

6、拉应力与截面形变形变、拉应力与最大磁导率的关系:
  总结:通过采用FE-2100SD软磁材料直流磁性能测量装置,配套螺线管对受不同拉升变形的奥氏体材料开路样品的的测试试验,很好的呈现了奥氏体不锈钢中的奥氏体顺磁性部分向马氏体铁磁性转变的过程,为科研工作者提供了测试方法和检验手段。
