永磁铁产品厂家常用的磁性能测量仪器及设备

2020/06/15 11:17
浏览量
【摘要】:
永磁铁产品的检测项目主要有表磁(最大、中心点、表面磁场分布)、磁通、磁矩、磁偏角和材料的四大参数。其对应用的检测仪器:表磁有高斯计、特斯拉计、磁场分布测试仪。
  永磁体材料按加工工艺分为:烧结、粘结、铸造、其它。烧结加工的材料有铁氧体、铝镍钴、钐钴和钕铁硼。铸造加工的材料有铝镍钴。粘结加工工艺具体可分为压延、挤压、注塑、模压,其中模压的材料有钕铁硼、钐钴、铁氧体、钐铁氮;压延、挤压的材料有铁氧体、钕铁硼、钐铁氮;注塑的材料有钕铁硼、铁氧体、钐钴、钐铁氮。其它加工的材料有铜镍铁永磁合金、铁钴钒永磁合金、铁铬钴永磁合金等。
  永磁铁产品的检测项目主要有表磁(最大、中心点、表面磁场分布)、磁通、磁矩、磁偏角和材料的四大参数。其对应用的检测仪器:表磁有高斯计、特斯拉计、磁场分布测试仪。
便携式手持高斯计
永磁铁产品常用的磁性能测量仪器及设备(1)上图为便携式手持高斯计。
台式高斯计
永磁铁产品常用的磁性能测量仪器及设备(1)上图台式高斯计。
表面磁场分布测量仪器
永磁铁产品常用的磁性能测量仪器及设备(1)上图为表磁分布测量仪
  可测试多极磁环,结果包含每个磁极的峰值、角度、面积、宽度和半高宽。显示各极磁场峰值最大值、最小值和平均值。
  永磁铁产品磁通的测量仪器有磁通计、积分线圈和测试工装、Helmholtz线圈。通过提拉法测量永磁铁的磁通。用亥姆霍兹线圈测量永磁铁的磁矩。采用闭路工装测试电机定子和转子整体磁通量。磁通线圈用磁通计检测永磁体时通常采用“提拉法”,对已充磁样品用磁通线圈运用这种方法直观而有效,在磁通测量中属于最经典测量方式。另一种好的测量技术是把样品旋转180度而不用把样品取出,这样产生的磁通电压将是原来的2倍。
磁通计搭配亥姆霍兹线圈
FE-210B高精度磁通计
  亥姆霍兹线圈(Helmholtz)可用于开路样品磁通测量。将被测磁体从线圈中心移出,亥姆霍兹线圈中的磁通发生变化并在线圈中产生感生电压上传给数字磁通计,磁通计通过数据处理而获得磁通变化量,从而解决了小样品用霍尔元器件测量不准确的难题。

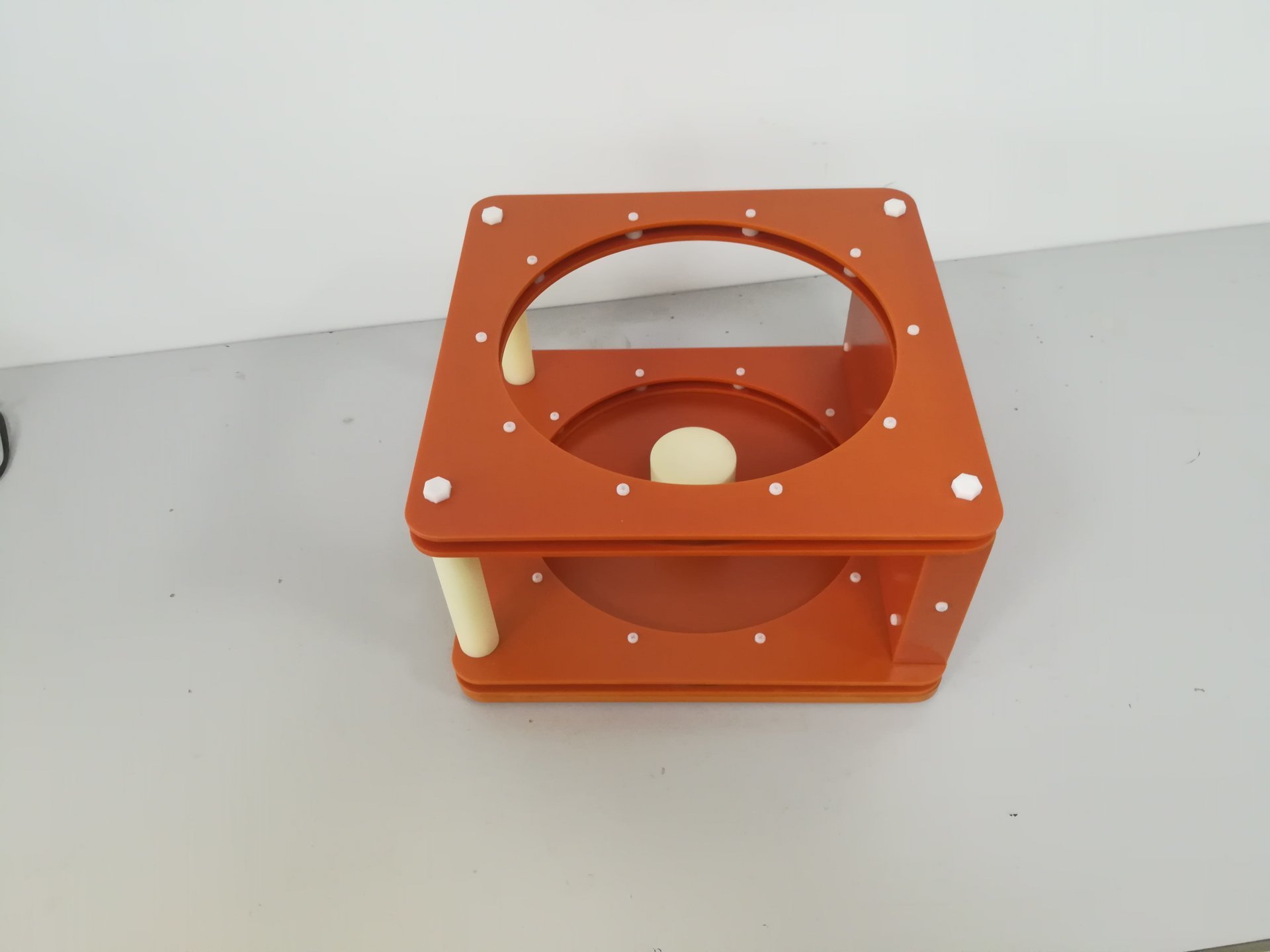

一维亥姆霍兹线圈
  亥姆霍兹线圈(Helmholtz)是由两个完全相同的薄的平行的线圈组成,两线圈之间的距离与线圈的半径相等, 两线圈的信号串连连接起来。线圈的框架和支撑体系必须是非金属的,线圈的半径选择至少是最大被测样品的2.5倍,这一限制条件可以使所有的样品都处于线圈的均匀区中。线圈匝数一般采用100匝或更多匝数。亥姆霍兹 (Helmholtz)线圈 用于开路样品磁通测量。测量时应远离有磁场干扰的区域,如:其它磁体,变压器,或者是荧光源。
