硅钢片铁损仪测量原理和使用注意事项

2020/05/14 11:58
浏览量
【摘要】:
硅钢片铁损仪是用于硅钢片铁损测量的专用仪器,可以直接通过数字表头显示,能直观了解电工钢片的损耗情况。仪器主要用于单片硅钢片铁损值的现场检测。可广泛应用于硅钢片生产、贸易、电机、变压器及其他应用硅钢片制造产品的行业对硅钢片品质管理

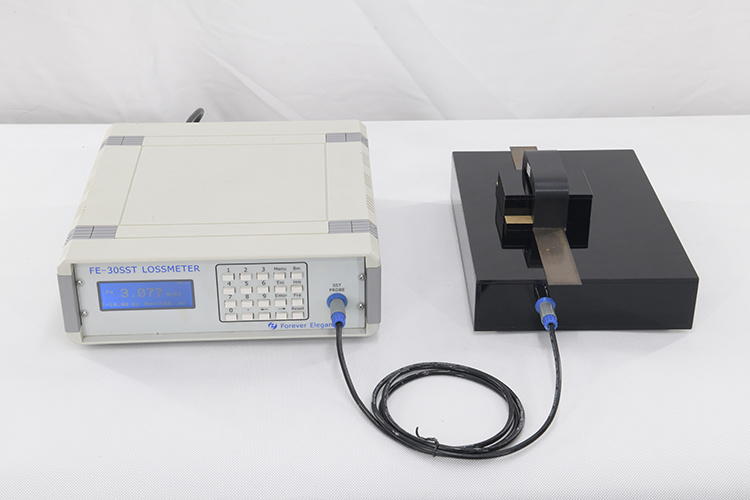

  硅钢片铁损仪是用于硅钢片铁损测量的专用仪器,可以直接通过数字表头显示,能直观了解电工钢片的损耗情况。仪器主要用于单片硅钢片铁损值的现场检测。可广泛应用于硅钢片生产、贸易、电机、变压器及其他应用硅钢片制造产品的行业对硅钢片品质管理。FE-30SST LOSSMETER 硅钢片铁损测量仪是单片机技术和模拟电子技术完美结合的产品,配合精密补偿的磁导计进行设计的一款闭环控制的测量仪器。硅钢片铁损仪具有体积小重量轻,携带方便,操作简单快速,取样方便等特点。FE-30SST硅钢片铁损仪设计原理完全参考GB/T3655-2000原理,保证测量数据准确,重复性好,与目前市场上同类产品有较大区别,可以同时较准确测量矽钢片的质量比总损耗Ps和磁感Bm。配上位机软件,可以进行B-H磁滞回线和u-H磁导率曲线,以及Ps-B损耗曲线的测量,在一定情况下,基本上满足替代方圈标准测试硅钢条样的全性能参数,是中小型硅钢片使用企业用于控制来料检验方便、经济的首选产品。
一、硅钢片铁损仪仪器特点
  硅钢片铁损仪可用于测量各种厚度的冷轧取向、无取向和热轧硅钢片的铁损;
  硅钢片铁损仪面板直接操作,单机可以完成设定点的测试
  硅钢片铁损仪采用数字式直读(单位:W/Kg),测试简便、重复性好;
  硅钢片铁损仪在测试时保持磁通正弦,有效消除谐波影响;
  硅钢片铁损仪测试探头加入空气磁通补偿线圈,确保测试结果更准确;
  开路磁导计对单片定子片P1.5/50的损耗比对测量
  闭路测量可以锁定磁感Bm测试比总损耗
  闭路测量可以锁定励磁磁强Hm测试磁感
  闭路磁导计真正做到了零磁通的补偿
  闭路磁导计对取向、无取向硅钢的准确测量
  联接计算机可以完成各种曲线的测试

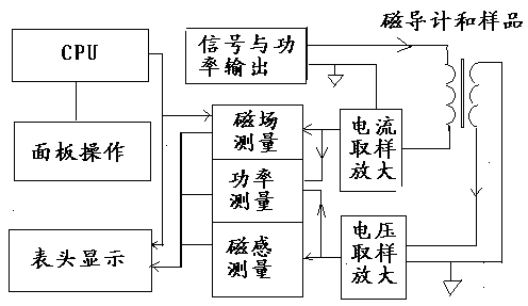

二、硅钢片铁损仪测量原理
三 硅钢片铁损仪使用注意事项
  1、校准用标准片上所附的测试数据仅用作仪器日常使用正常与否的参考依据,不能作为样片的标准值。
  2、对大面积的硅钢板材的测试,建议采用多点测试并取其平均值为宜;对同一批次材料测试时也是如此。
  3、被测样品表面存在锈斑、污渍、折痕及不平整等因素时,均会造成测试数据的较大偏差。
  4、对于形状复杂的冲压片,测试时应在相同设定条件下和相同的位置上进行比较测试数据。
  5、对于冲压片有效接触面积小于探头采样面积而导到无法测试时,可通过以下公式修正厚度设定:采样面积/有效面积*样品厚度=厚度修正值
  6、 仪器使用用时应远离磁场干扰。
  7、 被测样片应放置在平整的台面上进行测试,以保证探头和样片间的有效接触,减少因接触不好而导致的测量误差。
  8、 被测样品不能放置在金属物品上,以免影响测试结果。
四 硅钢片铁损仪使用其他说明:
  1、开机时铁损仪应该先与磁导计连接。
  2、遇到测试不能锁定,现象为长时间测试值一直为0,可通过按“Reset”键进行刷新进行测量,如依然不能进行正常测试,可关机重新开机。还不能正常工作请与厂家联系。
  3、注意前面板的频率开关是否和你所需要的设置一样,以免错误判断。
  4、非标磁导计不符合测试单片硅钢的设计标准的要求,仅仅只能作为一个测试比总损耗的参考,随机附带的非标磁导计是按测试无取向硅钢材料P1.5条件下进行修正,可以用来判断不同材料定子铁芯单片材料的好坏,用于测试单片标准样片,与材料损耗真实值比较接近。由于非标磁导计不是真的对材料的磁感Bm进行取样测试,所以不提供测试磁感的功能,原理上,样片越宽,测试的质量比总损耗越准确。
