硅钢材料的参数以及硅钢材料测量装置的介绍


FE-2100M硅钢材料测量装置适用于测量各种热轧、冷轧取向和无取向的硅钢材料,以及成型的硅钢变压器铁芯的测量。能准确测量工频条件下硅钢材料的磁感应强度Bm、比总损耗Ps和磁滞回线、交流磁化曲线。

中国牌号硅钢材料的表示方法:注:以下厚度均为mm.
1.冷轧无取向硅钢带(片)
  表示方法:DW+铁损值(在频率为50HZ,波形为正弦的磁感峰值为1.5T的单位重量铁损值。)的100倍+厚度值的100倍。 如DW470-50 表示铁损值为4.7w/kg,厚度为0.5mm的冷轧无取向硅钢,现新型号表示为50W470。
2.冷轧取向硅钢带(片)
  表示方法:DQ+铁损值(在频率为50HZ,波形为正弦的磁感峰值为1.7T的单位重量铁损值。)的100倍+厚度值的100倍。有时铁损值后加G表示高磁感。 如DQ133-30表示铁损值为1.33,厚度为0.3mm的冷轧取向硅钢带(片),现新型号表示为30Q133。
3.热轧硅钢板
  热轧硅钢板用DR表示,按硅含量的多少分成低硅钢(含硅量≤2.8%)、高硅钢(含硅量>2.8%)。 表示方法:DR+铁损值(用50HZ反复磁化和按正弦形变化的磁感应强度最大值为1.5T时的单位重量铁损值)的100倍+厚度值的100倍。如DR510-50表示铁损值为5.1,厚度为0.5mm的热轧硅钢板。家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示,如JDR540-50。
日本牌号硅钢材料的表示方法:
1.冷轧无取向硅钢带由公称厚度(扩大100倍的值)+代号A+铁损保证值(将频率50HZ,最大磁通密度为1.5T时的铁损值扩大100倍后的值)。 如50A470表示厚度为0.5mm,铁损保证值为≤4.7的冷轧无取向硅钢带。
2.冷轧取向硅钢带由公称厚度(扩大100倍的值)+代号G:表示普通材料,P:表示高取向性材料+铁损保证值(将频率50HZ,最大磁通密度为1.7T时的铁损值扩大100倍后的值)。如30G130表示厚度为0.3mm,铁损保证值为≤1.3的冷轧取向硅钢带。
  取向硅钢片基本是0.3的120,130牌号比较常用。低一点的牌号是0.35系列的145,155牌号。高点的是0.27厚度的110,100,105.再高的是0.23厚度的085,080之类。从性能上分高磁感低普通取向钢。
  无取向硅钢基本是0.5厚度比较多,其次是0.35和0.65两种厚度。分高中低牌号。高牌号是470以上牌号(厚度基本是0.35和0.5),中牌号是470牌号(厚度基本是0.5)。低牌号是600-1300牌号(厚度基本是0.5和0.65)。另外以前还有1600牌号,现在很少见了。
  型号意思:例如:宝钢B50A470 武钢50WW470 意思没有变化 50代表硅钢的厚度是0.5MM 470代表硅钢片的最大铁损是4.7 W代表无取向。
  硅钢片是一种含碳极低的硅铁软磁合金,一般含硅量为0.5~4.5%。加入硅可提高铁的电阻率和最大磁导率,降低矫顽力、铁芯损耗(铁损)和磁时效。
  硅钢片的分类:硅钢材质电枢片;热轧硅钢片
  热轧硅钢片是将Fe-Si合金用平炉或电炉熔融,进行反复热轧成薄板,最后在800-850℃退火后制成。热轧硅钢片主要用于发电机的制造,故又称热轧电机硅钢片,但其可利用率低,能量损耗大,近年相关部门已强冷要求淘汰。
  冷轧无取向硅钢片最主要的用途是用于发电机制造,故又称冷轧电机硅钢。其含硅量0.5%-3.0%,经冷轧至成品厚度,供应态多为0.35mm和0.5mm厚的钢带。冷轧无取向硅钢的Bs高于取向硅钢;与热轧硅钢相比,其厚度均匀,尺寸精度高,表面光滑平整,从而提高了填充系数和材料的磁性能。
  冷轧取向硅钢带最主要的用途是用于变压器制造,所以又称冷轧变压器硅钢。与冷轧无取向硅钢相比,取向硅钢的磁性具有强烈的方向性;在易磁化的轧制方向上具有优越的高磁导率与低损耗特性。取向钢带在轧制方向的铁损仅为横向的1/3,磁导率之比为6:1,其铁损约为热轧带的1/2,磁导率为后者的2.5倍。
  高磁感冷轧取向矽钢片
  高磁感冷轧硅钢带皆为单取向钢带,主要用于电信与仪表工业中的各种变压器、扼流圈等电磁元件的制造。其应用场合有两个主要特点,一是小电流即弱磁场条件下,要求材料在弱磁场范围内具有高的磁性能,即高的μ0 值和高的B值;第二个特点是使用频率高,通常都在400Hz以上,甚至高达2MHz。为减小涡流损耗和交变磁场下的有效磁导率,一般使用0.05-0.20mm的薄带。

  FE-2100M硅钢材料测量装置适用于测量各种热轧、冷轧取向和无取向的硅钢材料,以及成型的硅钢变压器铁芯的测量。能准确测量工频条件下硅钢材料的磁感应强度Bm、比总损耗Ps和磁滞回线、交流磁化曲线。符合GB/T3655-2000、GB/T13789-92以及IEC 60404-6的规定。
  硅钢片的铁损是我们材料厂家、电机厂家、变压器厂家所关心的问题,依据我国的行业标准(GB/3655-2008),采用爱泼斯坦方圈或标准磁导计(500SST/1000SST)作为检验评价硅钢片铁损的依据,该方法为国际IEC标准和国家标准推荐使用方法。
  FE-30SST硅钢片铁损测量仪采用小型磁导计设计(30SST)和参考国际通用的磁导计测试标准,通过对方圈样品溯源的量值传递,确定有效磁路长度,并进行完全的空气磁通补偿,满足直接对单片样品的测量,测试非常方便,并较准确。

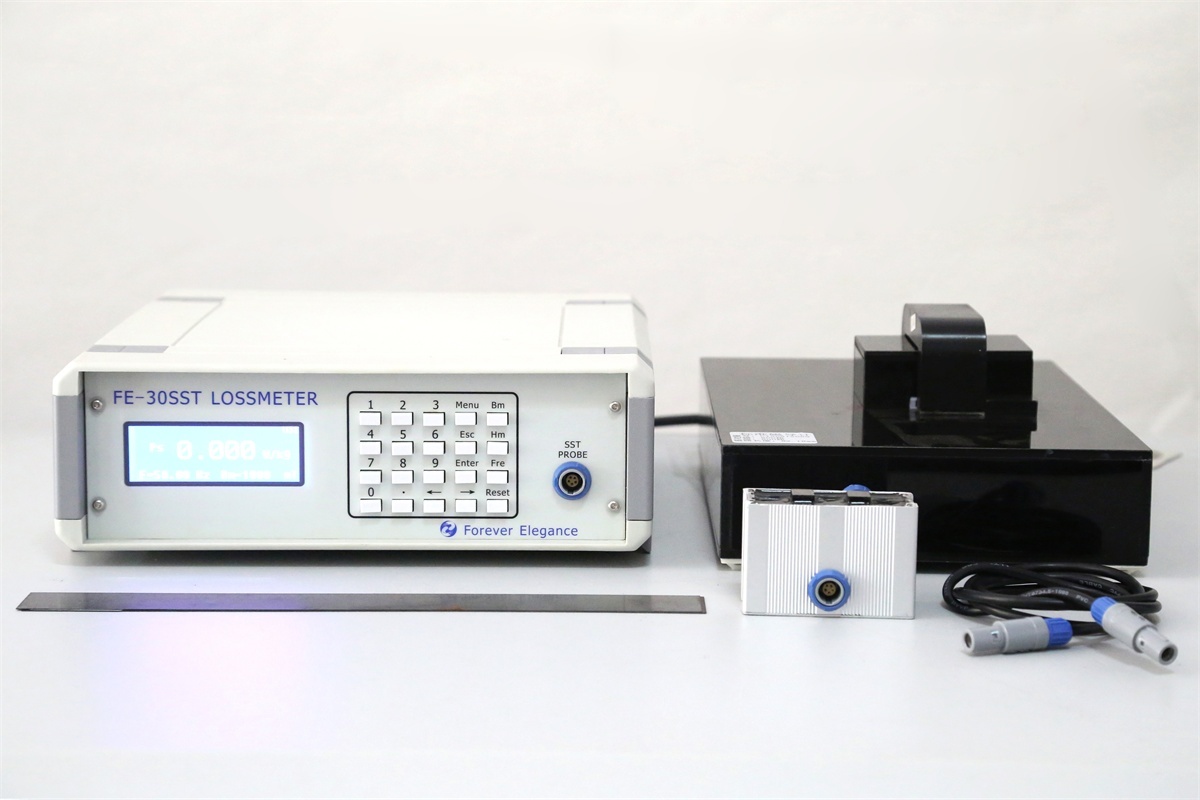

  FE-30SST硅钢片铁损测量仪与目前市场上同类产品有较大区别,单机配置了经过校准的磁导计满足取向和无取向单片硅钢的测量,满足较准确测量矽钢片的质量比总损耗Ps和磁感Bm。可配上位机软件,可以进行B-H磁滞回线、u-H磁导率曲线和Ps-B损耗曲线的测量,在一定情况下,满足了替代方圈标准测试硅钢条样的全性能参数,是中小型硅钢片使用企业或高校样品来源少,但需要对样片检验情况下方便和经济的小型测试设备。
